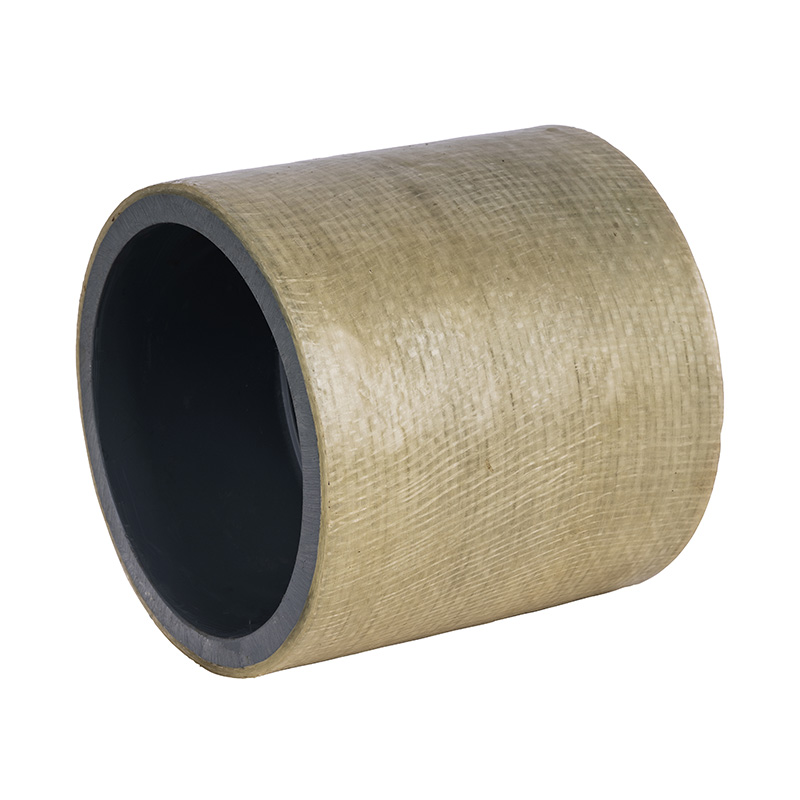

Łącznik prosty pokryty tworzywem sztucznym wzmocnionym włóknem szklanym FRP/PVC-C, FRP/PVC-U
Łącznik prosty pokryty tworzywem sztucznym wzmocnionym włóknem szklanym FRP/PVC-C, FRP/PVC-U
| Lista ograniczeń temperaturowych aplikacji |
| Materiał | Średnia temperatura℃ | Materiał | Średnia temperatura℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PCV-C | -20 ℃ ~ 95 ℃ | PCV-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cechy strukturalne produktu |
1. Lekki i o dużej wytrzymałości
Gęstość względna wynosi od 1,5 do 2,0, czyli tylko 1/4 do 1/5 stali węglowej, ale jej wytrzymałość na rozciąganie jest bliska lub nawet większa niż stali węglowej, a jej wytrzymałość właściwa jest porównywalna z wytrzymałością stali stopowej wysokiej jakości.
2. Doskonała odporność na korozję
FRP to doskonały materiał odporny na korozję, oferujący doskonałą odporność na powietrze, wodę, umiarkowane stężenia kwasów, zasad, soli oraz różnych olejów i rozpuszczalników.
3. Doskonałe właściwości elektryczne
FRP to doskonały materiał izolacyjny stosowany w izolatorach. Zachowuje dobre właściwości dielektryczne nawet przy wysokich częstotliwościach i ma doskonałą przepuszczalność mikrofalową.
4. Doskonałe właściwości termiczne
FRP ma niską przewodność cieplną i jest Przewodność cieplna wynosi 1,25-1,67 kJ/s, tylko 1/100-1/1000 przewodności metalu, co czyni go doskonałym materiałem termoizolacyjnym.
5. Doskonała projektowalność
Elastyczne projektowanie różnych produktów konstrukcyjnych w celu spełnienia określonych wymagań aplikacji, zapewniając doskonałą integralność produktu i umożliwiając dobór materiałów w celu spełnienia wymagań dotyczących wydajności produktu.
6. Doskonała produktywność
Elastyczną technologię formowania można wybrać na podstawie kształtu produktu, wymagań technicznych, zastosowania i ilości. Proces jest prosty, pozwala na jednoetapowe formowanie i zapewnia doskonałe korzyści ekonomiczne. Jest to szczególnie korzystne w przypadku złożonych, wymagających i małych produktów, podkreślając jego doskonałą przetwarzalność.

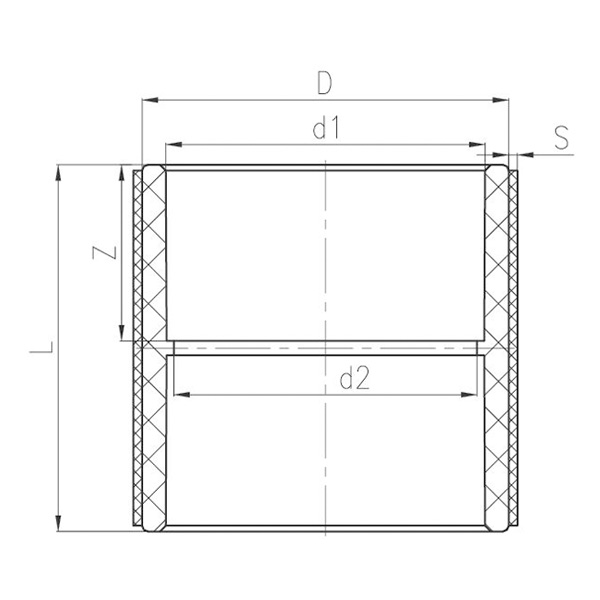

| Sprzęgło kompozytowe |
| DN | D | d1 | d2 | L | Z | S | ||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||
| 15 | 27 | 20 | 18 | 35 | 16 | 3 | 2.5 | 3.5 |
| 20 | 32 | 25 | 23 | 40 | 19 | 2 | 2.5 | 3.5 |
| 25 | 40 | 32 | 30 | 47 | 22 | 2 | 2.5 | 3.5 |
| 32 | 50 | 40 | 38 | 55 | 26 | 2 | 2.5 | 3.5 |
| 40 | 61 | 50 | 47 | 65 | 31 | 2 | 2.5 | 3.5 |
| 50 | 75 | 63 | 60 | 80 | 38 | 2 | 2.5 | 3.5 |
| 65 | 88 | 75 | 72 | 92 | 44 | 2 | 3 | 4 |
| 80 | 104 | 90 | 86 | 107 | 51 | 2 | 3 | 4 |
| 100 | 127 | 110 | 105 | 127 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 134 | 158 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 180 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 247 | 119 | 3.5 | 5 | 7 |
| 250 (Φ250) | 288 | 250 | 240 | 272 | 131 | 4 | 5.5 | 8.5 |
| 250(Φ280) | 309 | 280 | 272 | 303 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 306 | 338 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 349 | 380 | 184 | 5 | 7.5 | 11.5 |
| 400 | 440 | 400 | 393 | 430 | 206 | 5.5 | 8.5 | 12 |
| 450 | 494 | 450 | 430 | 477 | 231 | 6 | 9.5 | 14.5 |
| 500 | 548 | 500 | 480 | 527 | 256 | 6.5 | 10.5 | 16 |
| 600 | 692 | 630 | 600 | 657 | 321 | 8 | 12.5 | 19 |
Uwaga: Wymiary S2 i długość L rury kompozytowej mogą podlegać niewielkim korektom w drodze wzajemnego porozumienia pomiędzy dostawcą a nabywcą.
