Zawór automatyczny

An zawór automatyczny to zawór, który automatycznie dostosowuje swój stan otwarty lub zamknięty w oparciu o zewnętrzne sygnały sterujące (takie jak temperatura, ciśnienie, natężenie przepływu lub poziom cieczy). W porównaniu z tradycyjnymi zaworami ręcznymi, zawory automatyczne mogą zapewnić precyzyjną kontrolę bez ręcznej interwencji i są szeroko stosowane w automatyce przemysłowej, inżynierii chemicznej, przemyśle naftowym i gazowym, oczyszczaniu ścieków i innych dziedzinach wymagających precyzyjnej kontroli płynów. Zasada działania opiera się na kilku kluczowych czynnikach, w tym na sygnałach sterujących, siłownikach i mechanizmach sprzężenia zwrotnego.

Wejście sygnału i przetwarzanie

System sterowania zaworem automatycznym zazwyczaj odbiera różne sygnały czujników z urządzeń obiektowych. Typowe wejścia sygnałowe obejmują czujniki ciśnienia, czujniki temperatury, czujniki poziomu cieczy, przepływomierze itp. Czujniki te stale monitorują stan płynu w rurociągu lub zbiorniku i przesyłają dane do automatycznego systemu sterowania. Na podstawie danych zbieranych w czasie rzeczywistym przez czujniki, automatyczny system sterowania przetwarza sygnały i generuje polecenia sterujące, instruując zawór, aby wykonał określone czynności otwierania, zamykania lub regulacji otwarcia zaworu.

Siłownik

Siłownik zaworu automatycznego odpowiada za faktyczne sterowanie zaworem zgodnie z sygnałem sterującym. Typy siłowników obejmują zazwyczaj:

• Siłowniki elektryczne: Wykorzystują one silnik elektryczny do obracania trzpienia zaworu w celu otwarcia lub zamknięcia zaworu. Siłowniki elektryczne nadają się do zastosowań wymagających precyzyjnej regulacji otwarcia i umożliwiają ciągłą kontrolę przepływu.
• Siłowniki pneumatyczne: Wykorzystują one sprężone powietrze do napędzania tłoka ruchem liniowym w celu otwarcia lub zamknięcia zaworu. Siłowniki pneumatyczne są zwykle używane w zastosowaniach wymagających szybkiej reakcji i mogą zakończyć otwieranie i zamykanie w krótkim czasie.
• Siłowniki hydrauliczne: Wykorzystują one ciśnienie oleju hydraulicznego do napędzania tłoka, otwierając lub zamykając w ten sposób zawór. Siłowniki hydrauliczne mają większą moc wyjściową i nadają się do stosowania w środowiskach o wysokim ciśnieniu i dużym obciążeniu.

Siłownik automatycznie reguluje otwarcie zaworu zgodnie z instrukcjami układu sterującego. W zaworach regulacyjnych (takich jak zawory sterujące) otwarcie zaworu można regulować w sposób ciągły, aby zapewnić, że natężenie przepływu lub ciśnienie będzie dokładnie odpowiadać ustawionej wartości. W zaworach odcinających (takich jak zawory kulowe, zasuwy itp.) zawór jest albo całkowicie otwarty, albo całkowicie zamknięty.

System sprzężenia zwrotnego i kontrola

Aby mieć pewność, że zawór automatyczny dokładnie wykonuje polecenia sterujące, zawory automatyczne są zwykle wyposażone w system sprzężenia zwrotnego. Czujniki położenia monitorują rzeczywiste otwarcie zaworu i przesyłają dane z powrotem do układu sterującego. Jeżeli otwarcie zaworu nie będzie zgodne z ustawioną wartością, układ sterowania wyreguluje siłownik na podstawie sygnału zwrotnego, aby uzyskać pożądany efekt. Ten mechanizm sprzężenia zwrotnego zapewnia dokładną reakcję zaworu i regulację stanu płynu, co ma kluczowe znaczenie, szczególnie w zastosowaniach wymagających bardzo precyzyjnej kontroli (takich jak drobne procesy chemiczne lub uzdatnianie wody).

System sterowania monitoruje również stan pracy zaworu w czasie rzeczywistym, analizując wszelkie nieprawidłowości, takie jak przegrzanie, nadmierne ciśnienie lub zablokowanie. Jeśli zostanie wykryta jakakolwiek nienormalna sytuacja, system sterowania natychmiast uruchomi alarm i automatycznie dokona odpowiednich regulacji lub wyłączy system, aby zapobiec poważniejszym uszkodzeniom sprzętu lub wypadkom procesowym.

Układ uruchamiający zaworu automatycznego jest jego głównym elementem, odpowiedzialnym za sterowanie otwieraniem, zamykaniem lub regulacją zaworu w oparciu o sygnały sterujące. Wybór i konstrukcja układu uruchamiającego ma bezpośredni wpływ na szybkość reakcji zaworu, dokładność, stabilność i przydatność do różnych zastosowań. Typowe metody automatycznego uruchamiania zaworów obejmują napędy elektryczne, pneumatyczne i hydrauliczne. Każda metoda uruchamiania ma inną zasadę działania oraz zalety i wady, dlatego wybór powinien opierać się na konkretnych warunkach pracy.

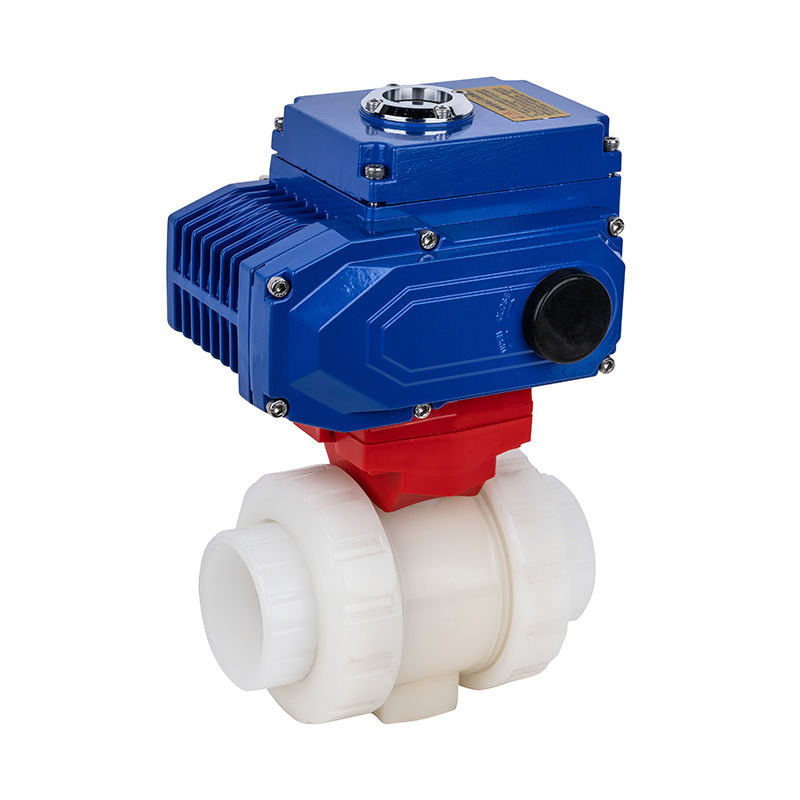

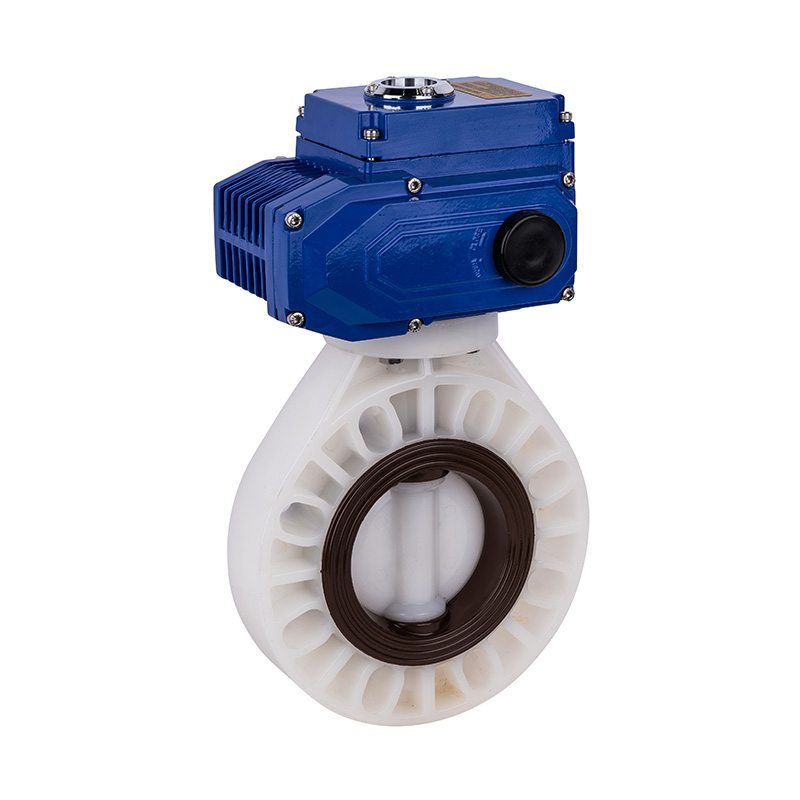

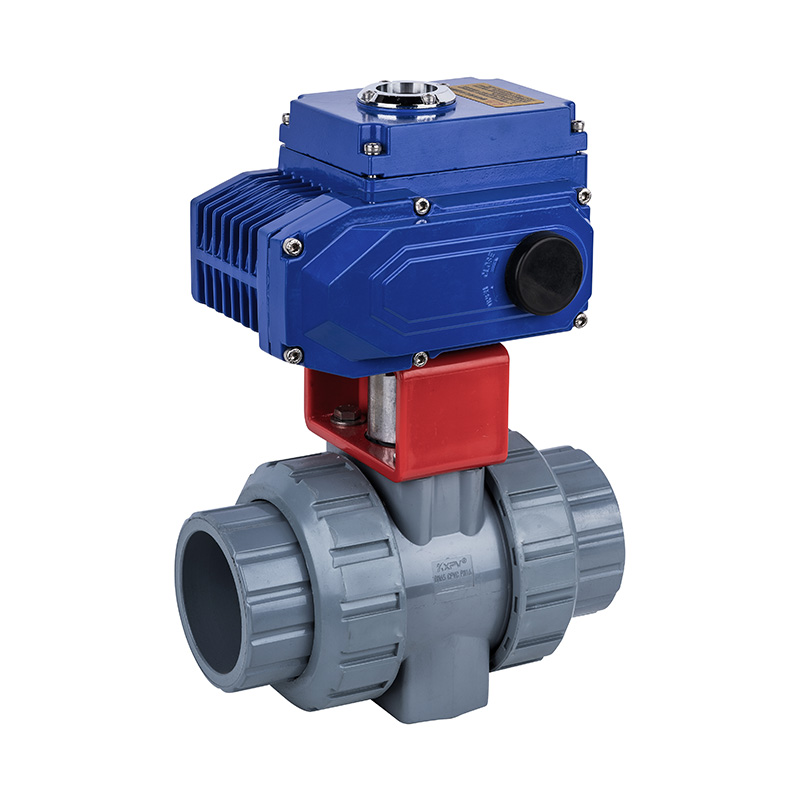

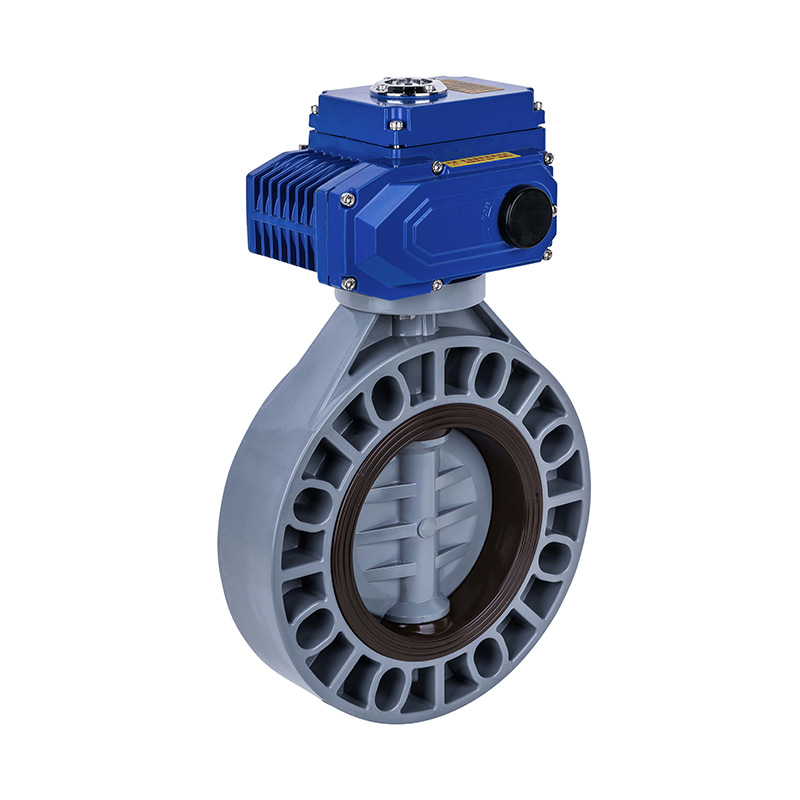

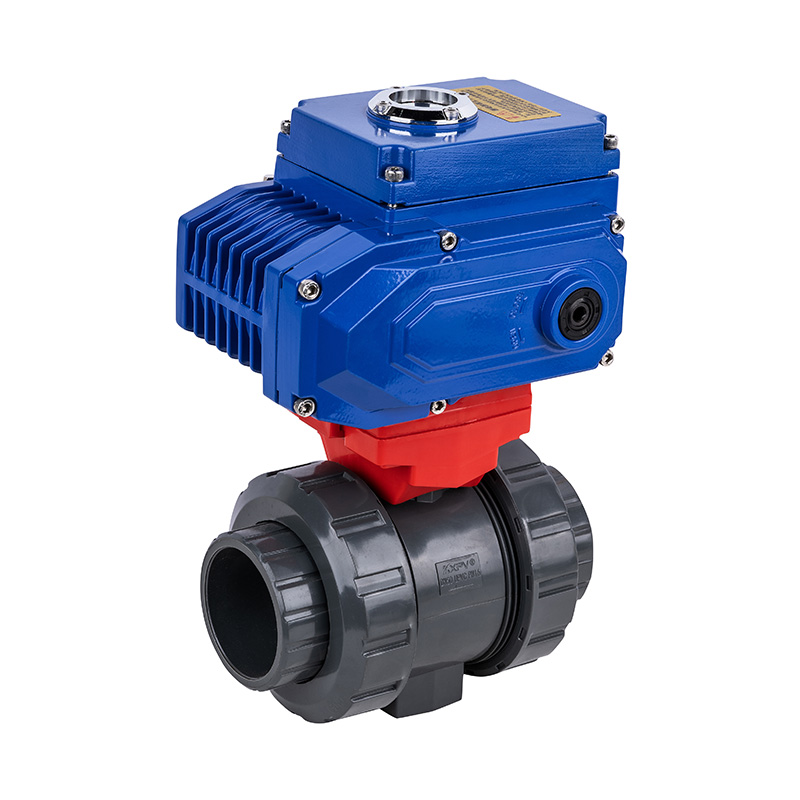

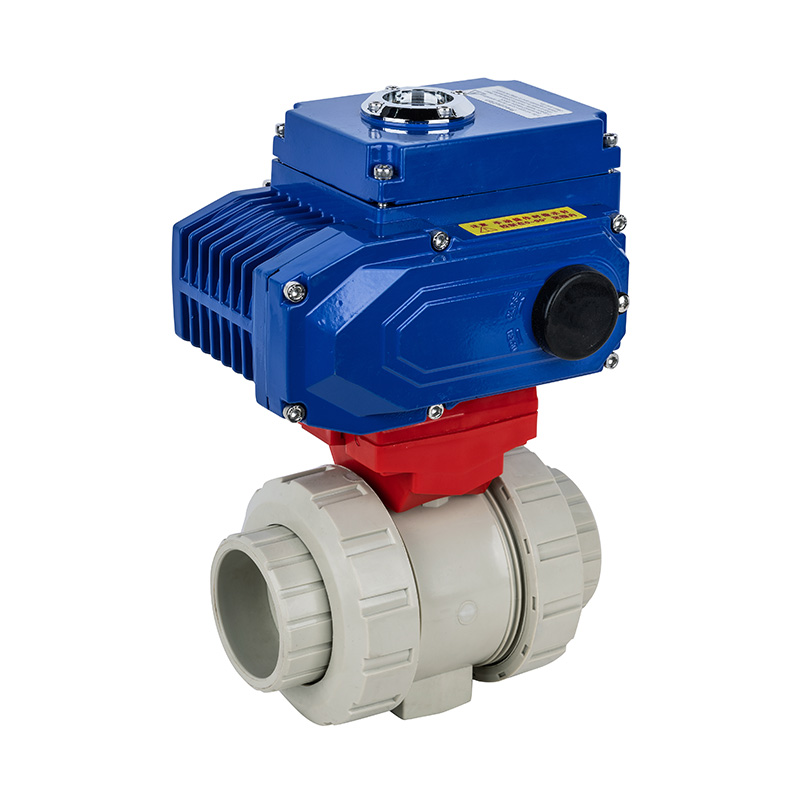

Uruchomienie elektryczne

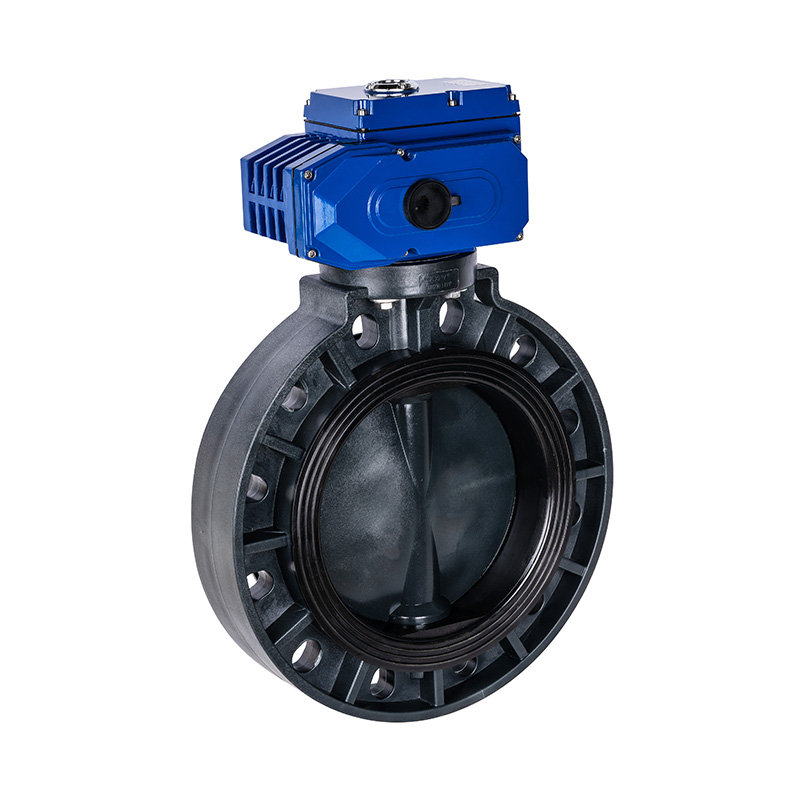

Uruchamianie elektryczne jest jedną z najpowszechniejszych metod uruchamiania zaworów automatycznych. Wykorzystuje silnik elektryczny do obracania trzpienia zaworu, kontrolując otwarcie zaworu. Sterowanie elektryczne jest szeroko stosowane w zastosowaniach wymagających precyzyjnej kontroli przepływu i ciśnienia, np. w przemyśle chemicznym, spożywczym i farmaceutycznym.

• Zasada działania : Siłownik elektryczny składa się zazwyczaj z silnika elektrycznego, skrzyni biegów, trzpienia zaworu i sterownika. Po otrzymaniu sygnału sterującego uruchamia się silnik elektryczny, a przekładnia przetwarza ruch obrotowy na obrót trzpienia zaworu, regulując w ten sposób otwarcie zaworu. Uruchamianie elektryczne zapewnia precyzyjną kontrolę przepływu lub ciśnienia w oparciu o zasilanie.

Zalety :

• Precyzyjna kontrola : Umożliwia ciągłą regulację przepływu, odpowiednią do zastosowań wymagających dużej dokładności kontroli przepływu.
• Wysoka niezawodność : Elektryczne systemy uruchamiające są stabilne i nadają się do długotrwałej pracy, przy stosunkowo prostej konserwacji.
• Łatwa integracja : Sterowanie elektryczne można bezproblemowo zintegrować z systemami sterowania automatyką (takimi jak PLC, DCS), wspierając zdalne monitorowanie i obsługę.

Wady :

• Mniejsza szybkość reakcji : W porównaniu do uruchamiania pneumatycznego, uruchamianie elektryczne charakteryzuje się stosunkowo mniejszą szybkością reakcji, co może nie nadawać się do zastosowań wymagających szybkiej reakcji.
• Wyższe zużycie energii : Siłowniki elektryczne zużywają więcej energii, szczególnie w zastosowaniach wymagających częstych regulacji, co może prowadzić do wyższych kosztów energii elektrycznej.

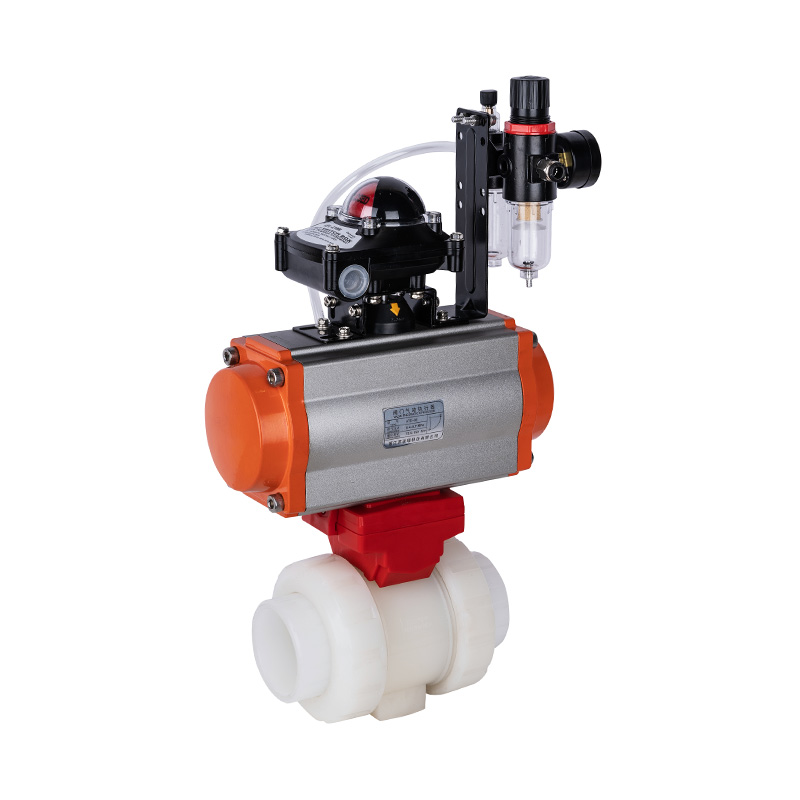

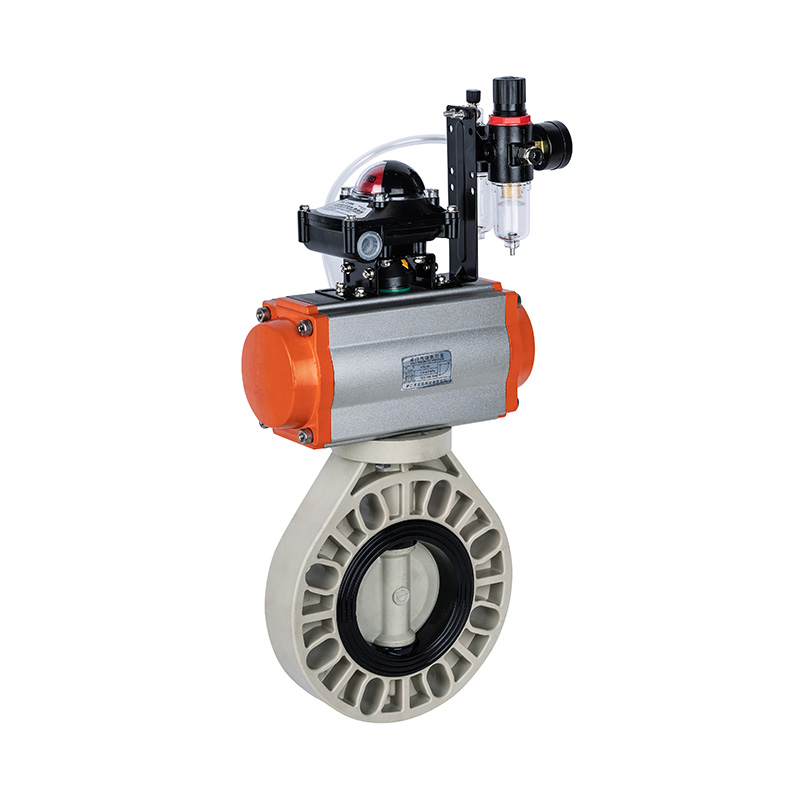

Uruchomienie pneumatyczne

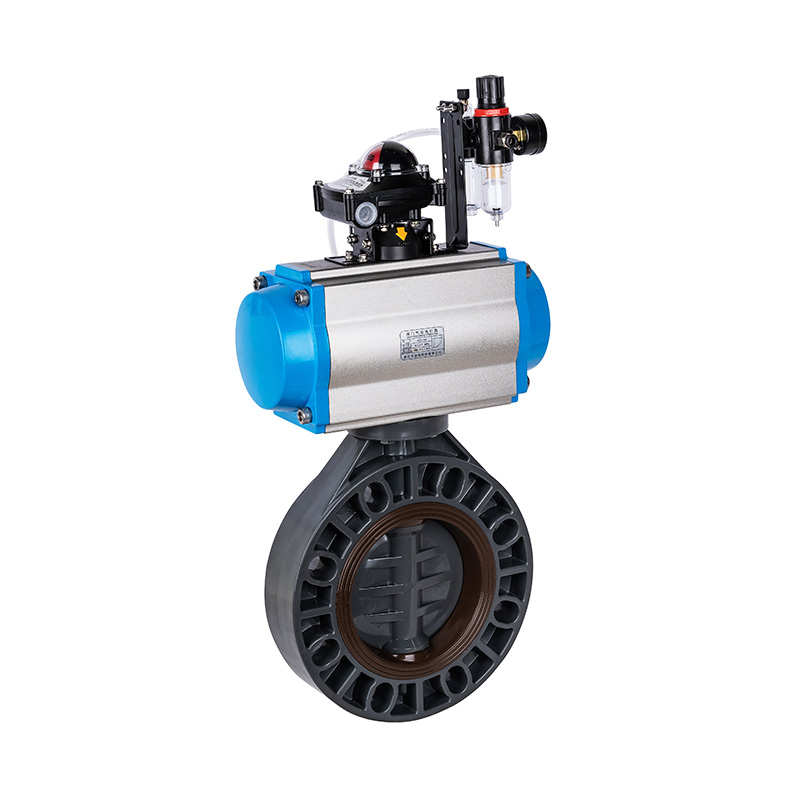

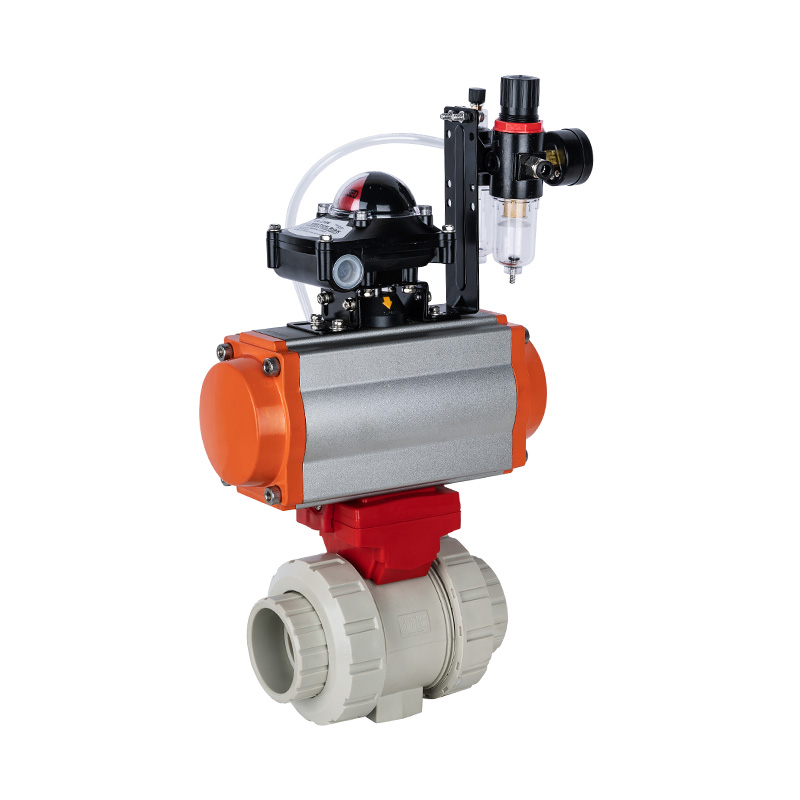

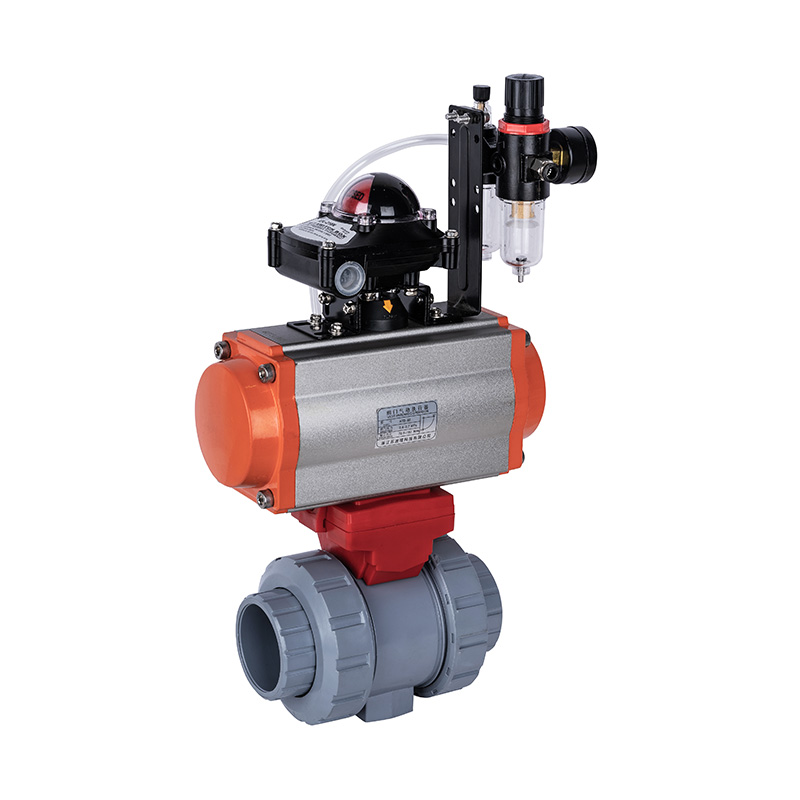

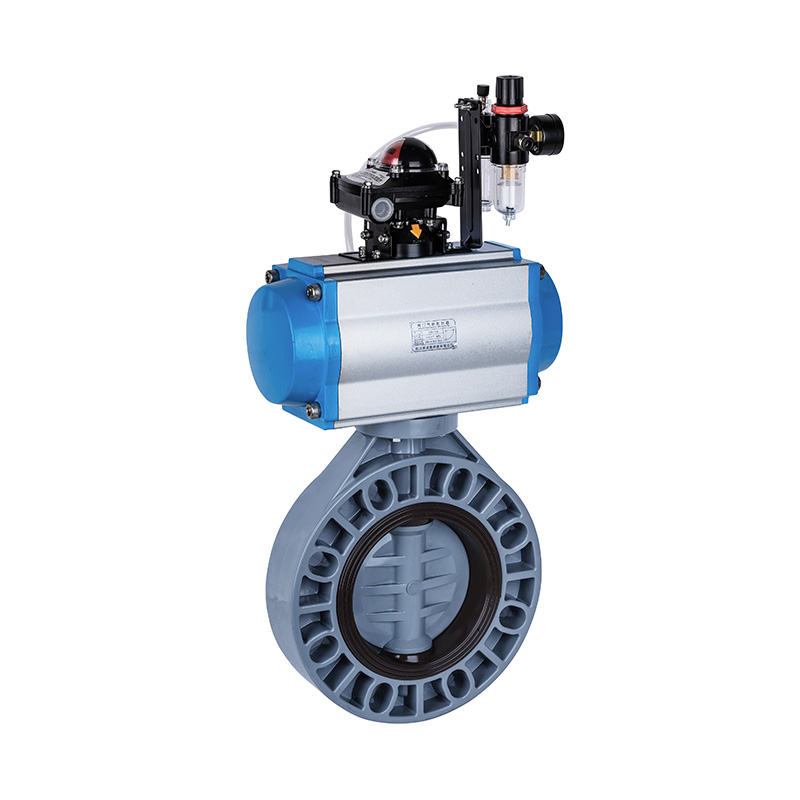

Uruchamianie pneumatyczne wykorzystuje sprężone powietrze do napędzania tłoka ruchem liniowym, otwierając, zamykając lub regulując zawór. Uruchamianie pneumatyczne jest szeroko stosowane w zastosowaniach wymagających szybkiego otwierania i zamykania, na przykład w przemyśle petrochemicznym, farmaceutycznym i przetwórstwie spożywczym.

• Zasada działania : Siłownik pneumatyczny ma wewnątrz tłok. Po wysłaniu sygnału sterującego sprężone powietrze dostaje się do siłownika i zmieniając ciśnienie powietrza, popycha tłok, powodując w ten sposób otwieranie i zamykanie zaworu. Sterowanie pneumatyczne charakteryzuje się dużą szybkością reakcji, umożliwiając szybkie otwieranie i zamykanie zaworów.

Zalety:

• Szybka reakcja: Uruchamianie pneumatyczne charakteryzuje się krótkim czasem reakcji, odpowiednim do zastosowań wymagających szybkiego otwierania i zamykania.
• Wysoki moment obrotowy: Uruchamianie pneumatyczne może generować wysoki moment obrotowy, odpowiedni dla zaworów o dużych rozmiarach.
• Niskie zużycie energii: Układy pneumatyczne charakteryzują się niskim zużyciem energii, szczególnie w przypadku częstego otwierania i zamykania zaworów.

Wady:

• Wysokie wymagania dotyczące jakości powietrza: Układy pneumatyczne wymagają sprężonego powietrza wysokiej jakości. Jeśli powietrze zawiera wilgoć lub zanieczyszczenia, może to mieć wpływ na działanie układu uruchamiającego.
• Problemy z wahaniami ciśnienia: W przypadku niestabilnego ciśnienia lub złej jakości sprężonego powietrza może to mieć wpływ na dokładność i niezawodność uruchamiania pneumatycznego.

Uruchomienie hydrauliczne

Uruchamianie hydrauliczne napędza siłownik pod ciśnieniem oleju hydraulicznego, osiągając w ten sposób otwarcie, zamknięcie lub regulację zaworu. Uruchamianie hydrauliczne jest odpowiednie do zastosowań wymagających dużego obciążenia i precyzyjnej regulacji, takich jak sterowanie płynami pod wysokim ciśnieniem i ciężkie zastosowania przemysłowe.

• Zasada działania: Siłownik hydrauliczny steruje ciśnieniem roboczym pompy hydraulicznej, wtryskując ciecz do siłownika w celu otwarcia lub zamknięcia zaworu. Uruchamianie hydrauliczne może zapewnić wysoki moment obrotowy, odpowiedni do pracy w środowiskach o dużym obciążeniu i wysokim ciśnieniu.

Zalety:

• Wysoka nośność: Uruchamianie hydrauliczne can generate high thrust, suitable for high-pressure or high-load applications.
• Dobra stabilność: Układy hydrauliczne umożliwiają płynną regulację, co jest szczególnie korzystne w przypadku precyzyjnego sterowania.

Wady:

• Wyższe zużycie energii: Układy hydrauliczne charakteryzują się większym zużyciem energii, zwłaszcza gdy wymagana jest praca ciągła.
• Wysokie koszty utrzymania: Układy hydrauliczne są zwykle bardziej złożone i wymagają regularnej kontroli komponentów, takich jak olej, pompy i zawory, co skutkuje wyższymi kosztami konserwacji.

Czynniki, które należy wziąć pod uwagę przy wyborze metody uruchamiania

Wybierając metodę uruchamiania zaworu automatycznego, oprócz uwzględnienia warunków pracy zaworu (takich jak charakterystyka płynu, ciśnienie, natężenie przepływu itp.), należy również wziąć pod uwagę następujące czynniki:

• Wymagania dotyczące czasu reakcji: Sterowanie pneumatyczne nadaje się do zastosowań wymagających szybkiej reakcji, natomiast uruchamianie elektryczne nadaje się do zastosowań wymagających większej dokładności sterowania.
• Nośność: Napędy hydrauliczne nadają się do zastosowań wymagających dużego ciągu i dużych obciążeń, natomiast napędy elektryczne nadają się do zastosowań wymagających małych i średnich obciążeń.
• Stabilność systemu: Jeśli wymagana jest wysoka stabilność systemu i konieczna jest integracja z systemem automatyki, idealnym wyborem są napędy elektryczne.
