【Naklejki popularnonaukowe】 Instrukcje i kroki instalacji zaworu motylkowego waflowego

Przepustnica płytkowa jest jednym z najpowszechniejszych typów zaworów w rurociągach przemysłowych. Sam zawór motylkowy waflowy ma stosunkowo niewielką konstrukcję. Wystarczy umieścić przepustnicę pośrodku kołnierzy na obu końcach rurociągu i użyć śrub dwustronnych, aby przejść przez kołnierz rurociągu i odwrotnie. Zaciskowa przepustnica jest zablokowana, aby kontrolować płynne medium w rurociągu. Przepustnica płytkowa szczególnie nadaje się do miejsc o wąskiej przestrzeni lub niewielkiej odległości między rurociągami. Gdy przepustnica znajduje się w pozycji całkowicie otwartej, grubość dysku stanowi jedyny opór podczas przepływu medium przez korpus zaworu, dlatego ciśnienie generowane przez zawór będzie bardzo wysokie. Mały, dzięki czemu ma lepszą charakterystykę kontroli przepływu.

1. Instrukcje przed montażem przepustnicy płytkowej

1. Przed montażem i użytkowaniem użyj sprężonego powietrza, aby usunąć ciała obce z rurociągów i wyczyść wewnętrzną powierzchnię rurociągów czystą wodą.

2. Sprawdź dokładnie, czy użycie zaworu jest zgodne z jego specyfikacją. (Średnia odporność na korozję, temperatura, ciśnienie)

3. Sprawdź kanał zaworu i powierzchnię uszczelniającą pod kątem zanieczyszczeń i usuń je na czas.

4. Można go zamontować na rurociągu pod dowolnym kątem. Dla wygody konserwacji nie zaleca się instalowania go do góry nogami.

5. Podczas montażu przepustnicy należy zwrócić uwagę na to, aby powierzchnia kołnierza i guma uszczelniająca były wyrównane, elementy mocujące były równomiernie dokręcone po przekątnej, a powierzchnia uszczelniająca nienaruszona; w przypadku nierównomiernego dokręcenia elementów złącznych gumowe nierówności zablokują klapę zaworu. , Lub o stukanie zaworu powodujące wyciek na trzpieniu zaworu.

2. Etapy instalacji przepustnicy płytkowej

Prawidłowy montaż przepustnicy płytkowej związany jest ze stopniem uszczelnienia przepustnicy i możliwością jej nieszczelności, a co za tym idzie z bezpieczeństwem w warunkach pracy. Użytkownik powinien zrozumieć proces instalacji.

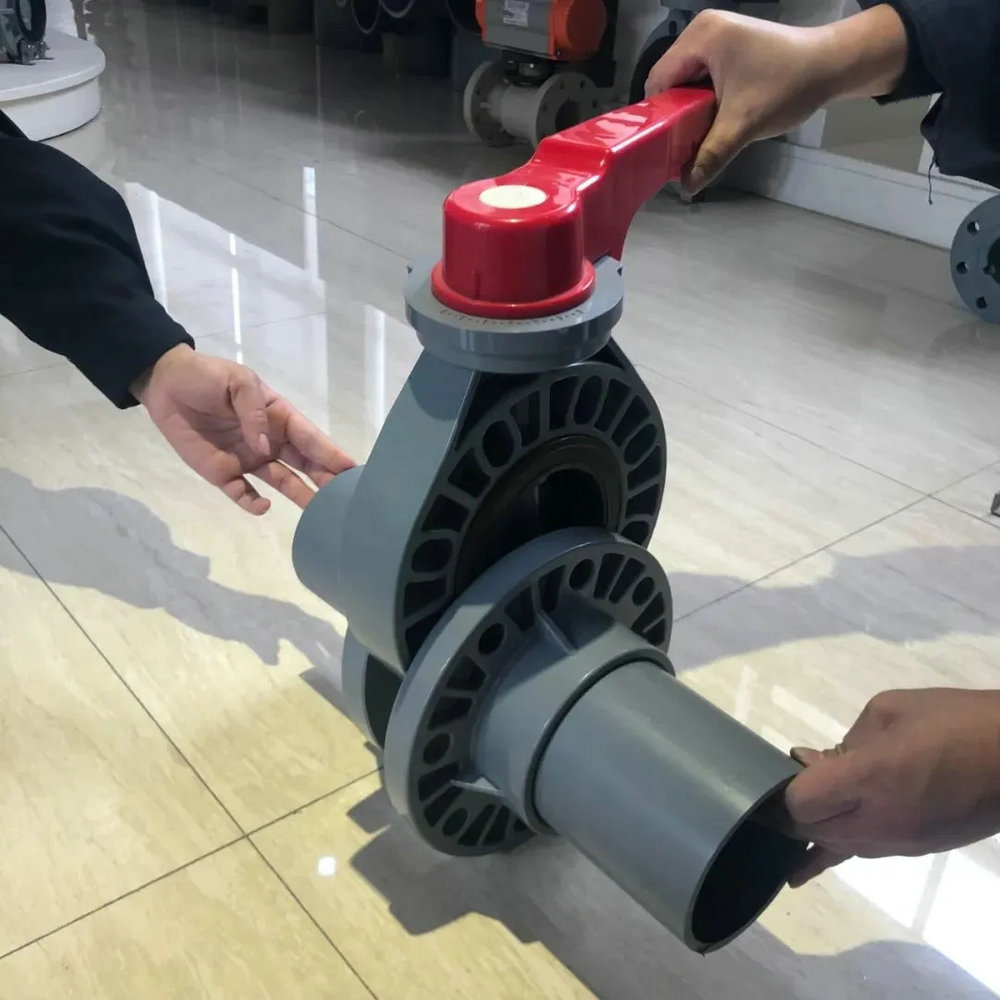

1. Jak pokazano na rysunku, umieść zamkniętą przepustnicę na środku kołnierza rury;

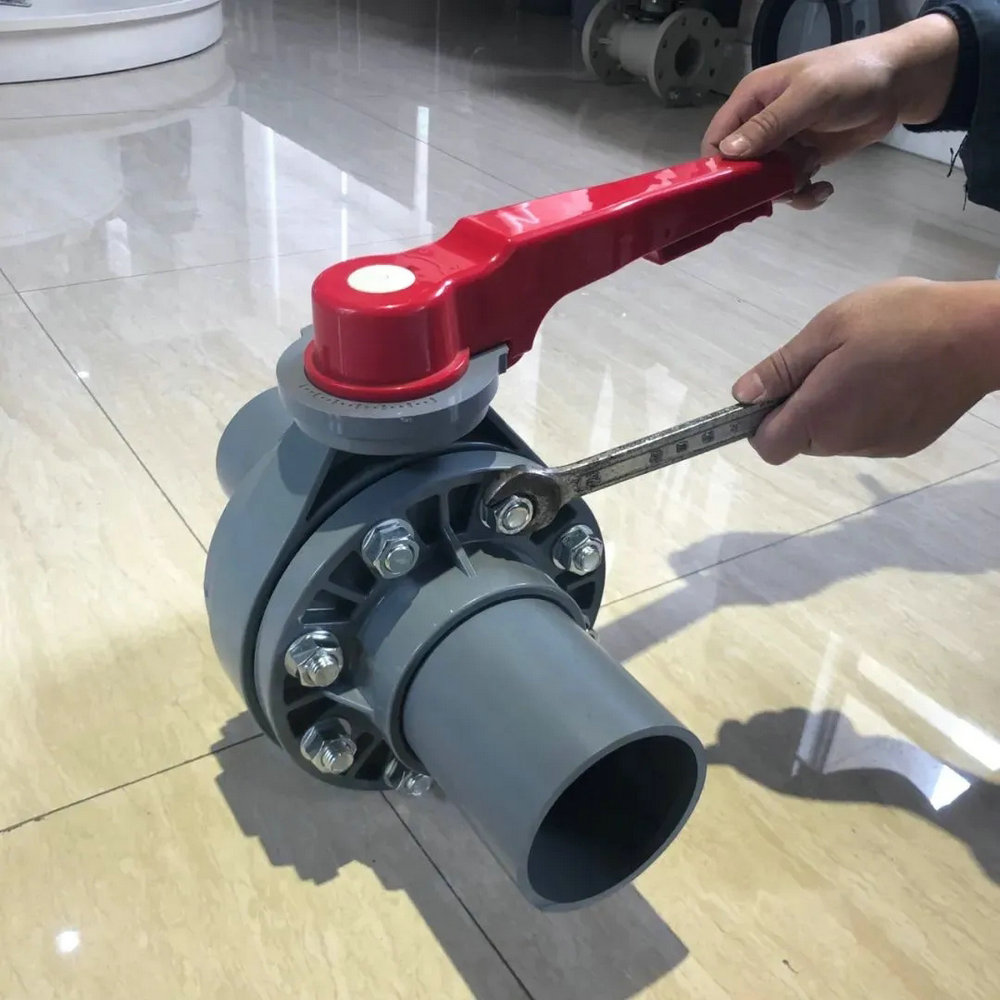

2. Dopasuj otwory przelotowe zaworu do kołnierzy rurowych na obu końcach i zamontuj śruby dwustronne (zwróć uwagę, aby przekątne były równomiernie zablokowane);

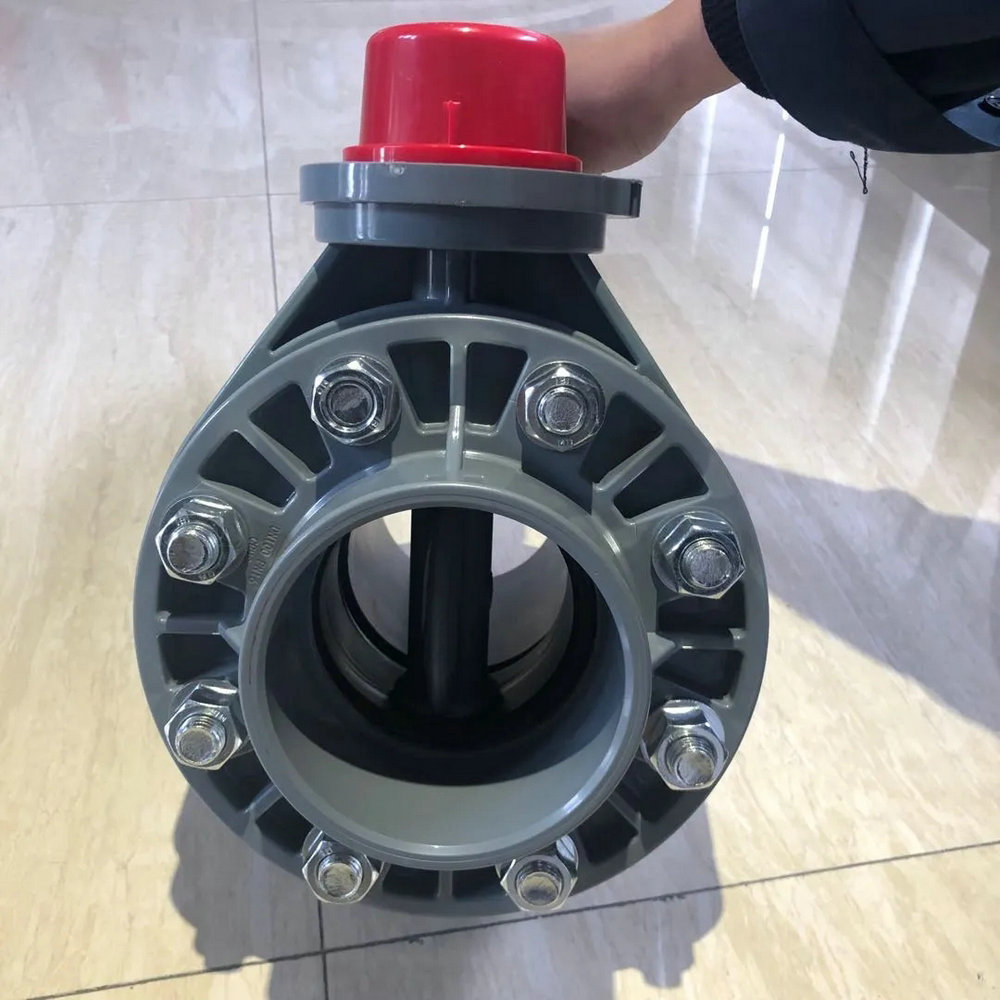

3. Po zainstalowaniu zaworu należy go otworzyć i zamknąć. Skok zaworu 90° może przebiegać swobodnie bez zakleszczeń i należy upewnić się, że tarcza zaworu nie może dotykać wewnętrznej ścianki rurociągu, co spowoduje, że nie będzie mógł otworzyć się w miejscu pod kątem 90°;

Ten artykuł pochodzi z Internetu, służy wyłącznie do nauki i komunikacji, nie ma celów komercyjnych.

Zawór motylkowy firmy Kaixin Pipeline Technology Co., Ltd. charakteryzuje się wysoką odpornością na korozję, dobrym uszczelnieniem, krótką odległością montażową i pozwala zaoszczędzić miejsce na instalację. Przełączniki zewnętrzne, takie jak uchwyty, przekładnie ślimakowe, siłowniki elektryczne i pneumatyczne, mogą być stosowane w przypadku specyfikacji poniżej DN200 (w tym DN200). Powyżej DN200 ze względu na nadmierny moment obrotowy nie można używać klamki do otwierania i zamykania. Formę kołnierza można zastosować do różnych standardowych połączeń kołnierzowych krajowych, amerykańskich i japońskich. Klienci mogą przyjść i złożyć zamówienie.
