[Naklejki naukowe] Analiza zalet i wad 5 zaworów

„Poznaj siebie i wroga, nigdy nie kończ bitwy” Warunkiem prawidłowego doboru i stosowania zaworów jest wszechstronne i konkretne zrozumienie zalet i wad każdego zaworu oraz właściwości fizycznych (temperatura, ciśnienie) stosowanego medium; właściwości chemiczne (żrące); Czystość medium (brak cząstek stałych, lepkości itp.), wybierając odpowiedni produkt, pozwala uzyskać jego najlepszą wydajność i najbardziej ekonomiczną żywotność. Poniżej przeanalizujemy zalety i wady następujących zaworów.

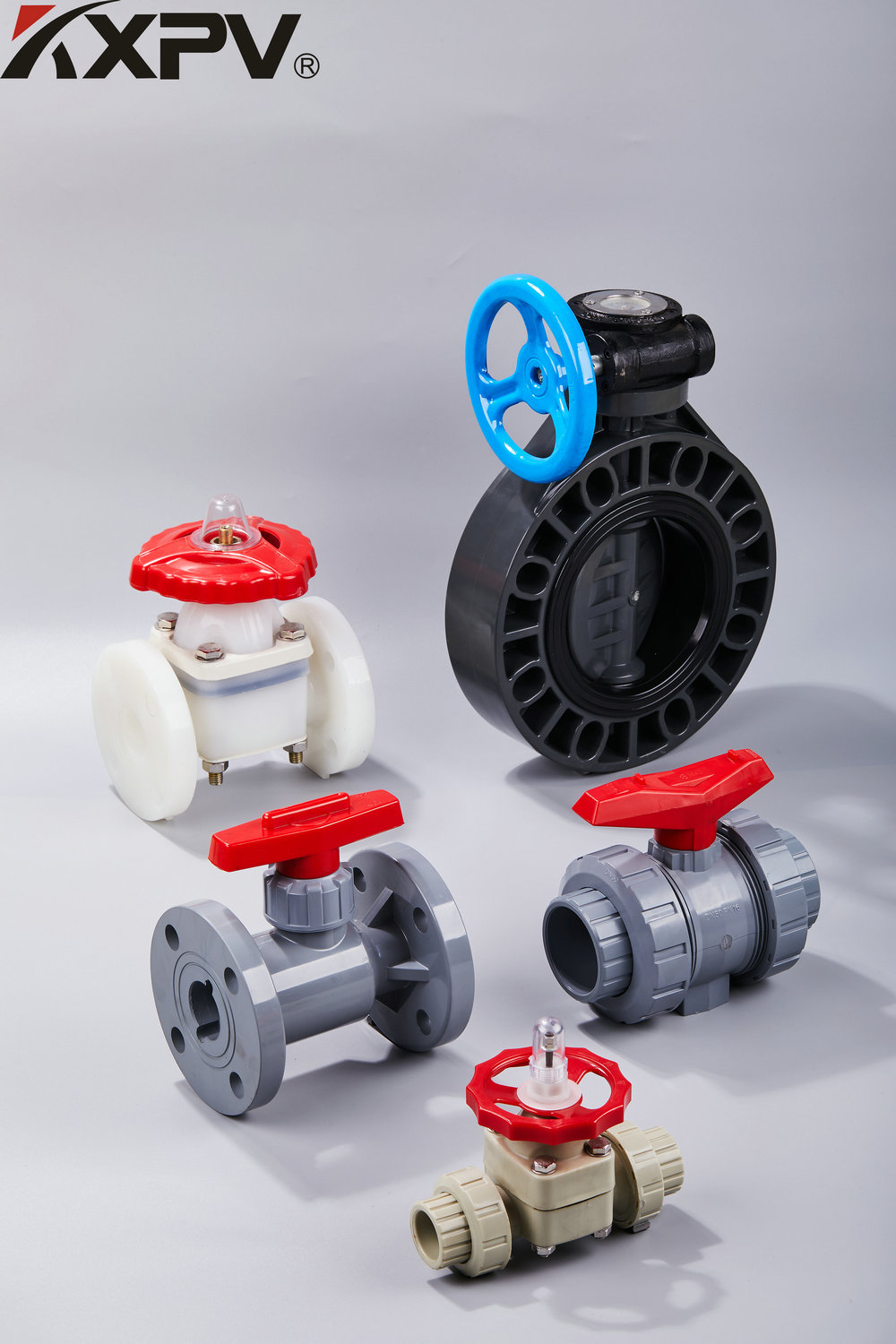

NR 1

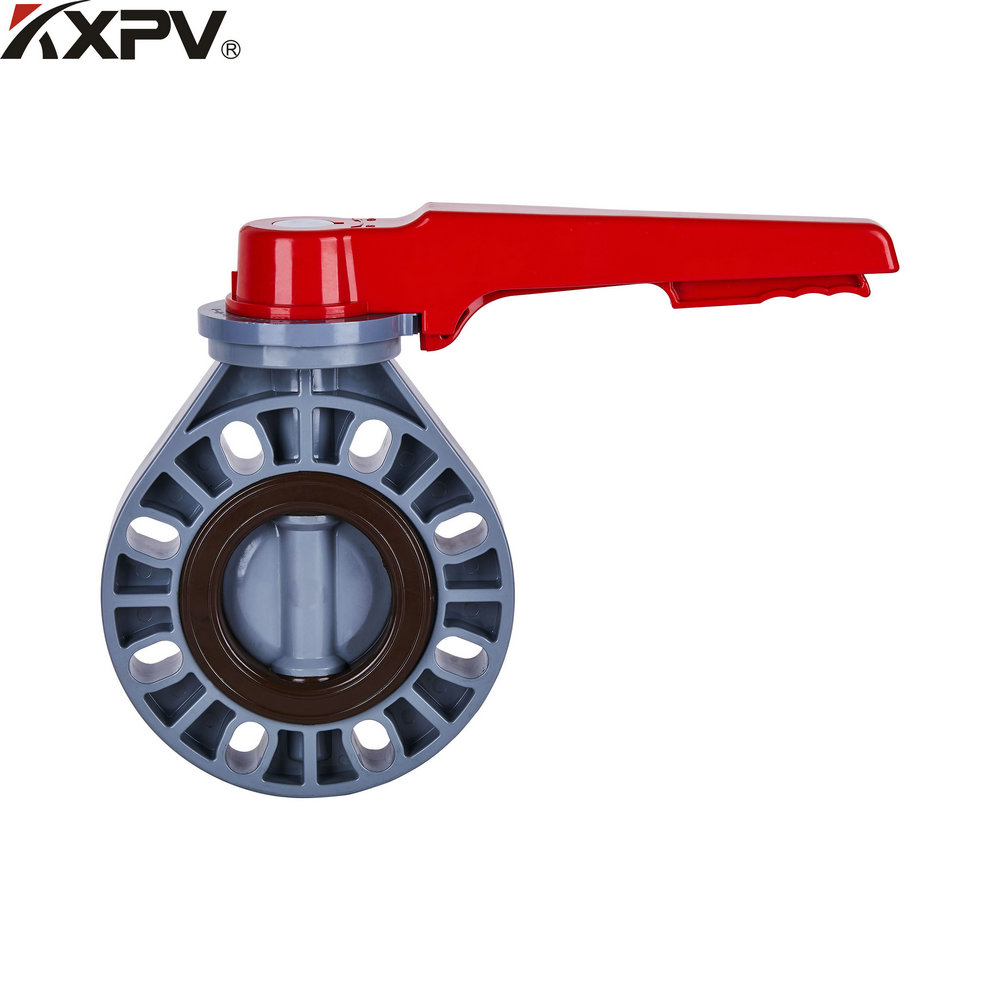

Zawór motylkowy to zawór, w którym element otwierający i zamykający w kształcie dysku wykonuje ruch posuwisto-zwrotny o około 90° w celu otwierania, zamykania i regulacji kanału płynu.

zaleta:

①Prosta konstrukcja, mały rozmiar, niewielka waga, mniej materiałów eksploatacyjnych, odpowiednie do zaworów o dużej średnicy;

②Szybkie otwieranie i zamykanie, niski opór przepływu;
③Może być stosowany do mediów zawierających zawieszone cząstki stałe, a także może być stosowany do mediów proszkowych i ziarnistych, w zależności od wytrzymałości powierzchni uszczelniającej. Można go stosować do dwukierunkowego otwierania i zamykania oraz regulacji rurociągów wentylacyjnych i odpylających. Jest szeroko stosowany w gazociągach i kanałach wodnych w hutnictwie, przemyśle lekkim, elektroenergetyce i instalacjach petrochemicznych.

Wady:

① Ze względu na ograniczenia konstrukcji przepustnicy i materiału uszczelniającego, nie nadaje się on do stosowania w instalacjach rurowych pracujących w wysokich temperaturach i pod wysokim ciśnieniem.
② Skuteczność uszczelnienia jest gorsza niż w przypadku zaworów kulowych i zaworów odcinających, dlatego stosuje się go w miejscach, w których wymagania dotyczące uszczelnienia nie są bardzo wysokie.

NR 2

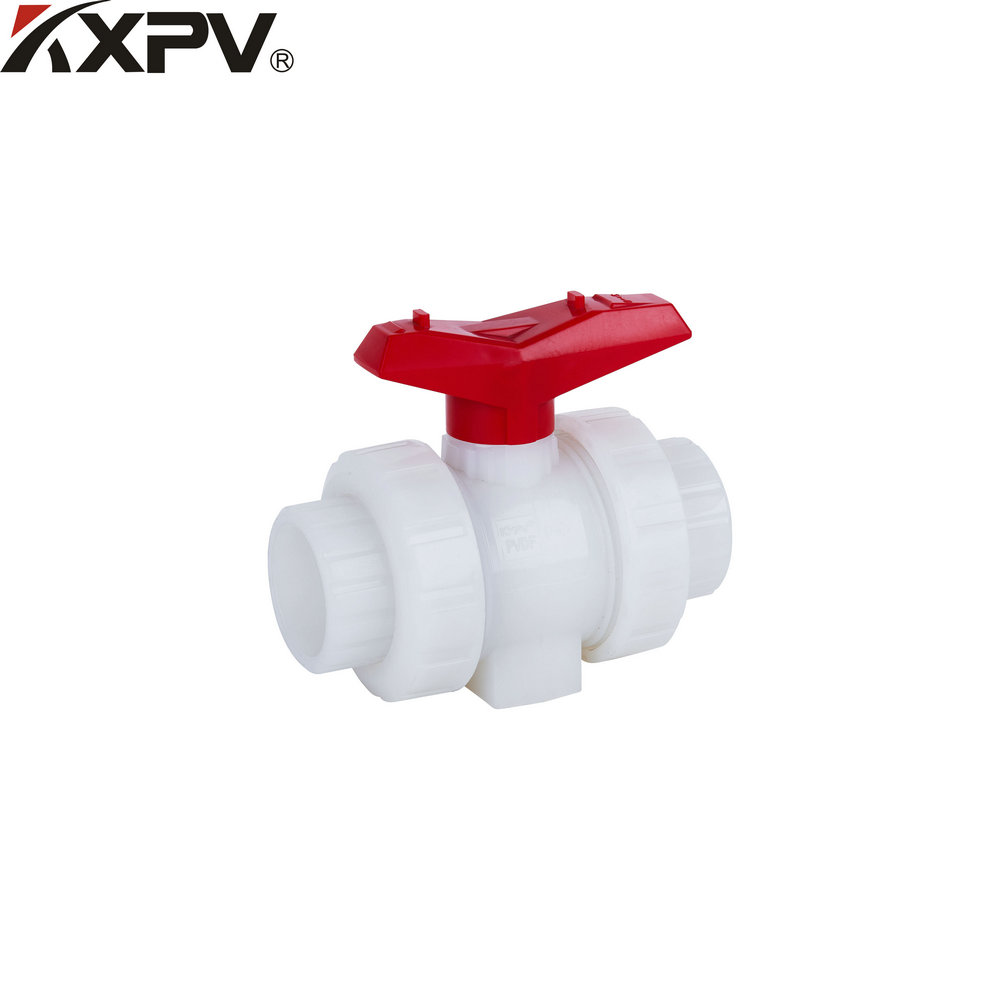

Zawór kulowy powstał z zaworu grzybkowego. Jego częścią otwierającą i zamykającą jest kula, która wykorzystuje kulę do obracania się o 90° wokół osi trzpienia zaworu, aby osiągnąć cel otwierania i zamykania. Zawór kulowy służy głównie do odcięcia, rozdzielenia i zmiany kierunku przepływu czynnika w rurociągu.

zaleta:

①Ma najniższy opór przepływu (właściwie 0);
②Ponieważ nie utknie podczas pracy (gdy nie ma smaru), można go niezawodnie stosować w mediach korozyjnych i cieczach niskowrzących;
③Pod wyższym ciśnieniem może osiągnąć całkowite uszczelnienie w zakresie temperatury i temperatury;
④Może realizować szybkie otwieranie i zamykanie, co jest odpowiednie dla systemu automatyki stanowiska testowego. Gdy zawór jest szybko „otwierany i zamykany”, nie ma żadnych zakłóceń podczas działania;
⑤ Zamknięcie sferyczne może zostać automatycznie ustawione w pozycji granicznej;
⑥Czynnik roboczy jest niezawodnie uszczelniony po obu stronach;
⑦Powierzchnia uszczelniająca kuli i gniazda zaworu oraz medium, gdy są całkowicie otwarte i całkowicie zamknięte. Izolacja, dzięki czemu medium przechodzące przez zawór z dużą prędkością nie spowoduje erozji powierzchni uszczelniającej;
⑧Kompaktowa konstrukcja, niewielka waga, najbardziej rozsądna konstrukcja zaworu odpowiednia dla systemów średnio- i niskotemperaturowych;
⑨Symetryczny korpus zaworu, zwłaszcza cała konstrukcja, może dobrze wytrzymać naprężenia z rurociągu;
⑩Element zamykający może wytrzymać dużą różnicę ciśnień, gdy jest zamknięty. ⑾Zawór kulowy z całkowicie zespawanym korpusem można zakopać bezpośrednio w ziemi, dzięki czemu wewnętrzne części zaworu nie ulegną korozji, a maksymalna żywotność może osiągnąć 30 lat. Jest to najbardziej idealny zawór do rurociągów ropy i gazu ziemnego.

Wady:

①Ponieważ głównym materiałem pierścienia uszczelniającego gniazda zaworu kulowego jest politetrafluoroetylen, jest on obojętny na prawie wszystkie substancje chemiczne i ma mały współczynnik tarcia, stabilne działanie, niełatwy do starzenia, szeroki zakres temperatur stosowania i doskonałe właściwości uszczelniające. Kompleksowa charakterystyka. Jednakże właściwości fizyczne PTFE, w tym wysoki współczynnik rozszerzalności, wrażliwość na płynięcie na zimno i słaba przewodność cieplna, wymagają, aby przy projektowaniu uszczelek gniazd zaworów skupić się na tych właściwościach. Dlatego też, gdy materiał uszczelniający staje się twardy, niezawodność uszczelnienia ulega pogorszeniu. Co więcej, PTFE ma stopień odporności na niskie temperatury i można go stosować tylko w temperaturze poniżej 180°C. Powyżej tej temperatury materiał uszczelniający ulegnie zniszczeniu. W przypadku długotrwałego użytkowania, zazwyczaj będzie on używany wyłącznie w temperaturze 120°C.

② Jego wydajność regulacji jest gorsza niż w przypadku zaworu odcinającego, zwłaszcza zaworu pneumatycznego (lub zaworu elektrycznego).

NR 3

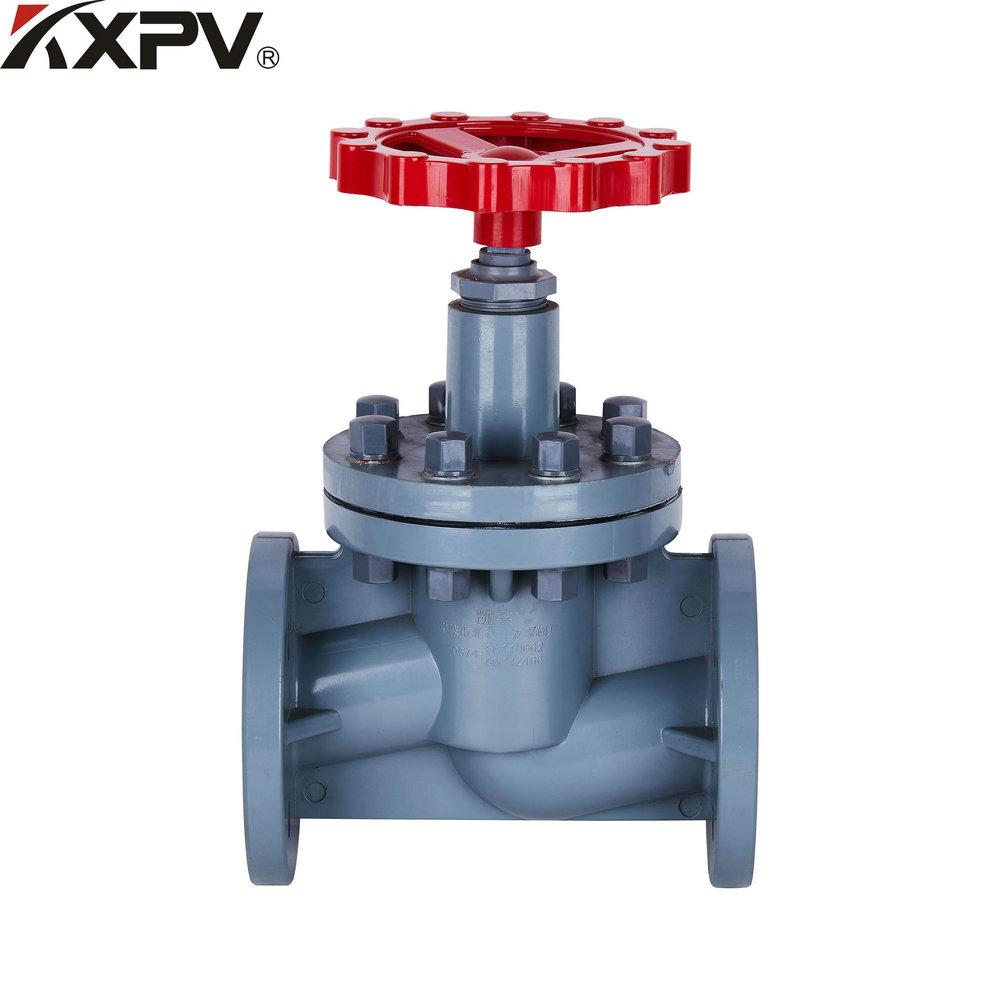

Zawór odcinający to zawór, którego część zamykająca (tarcza) porusza się wzdłuż linii środkowej gniazda zaworu. Zgodnie z tą formą ruchu dysku zaworu, zmiana otworu gniazda zaworu jest proporcjonalna do skoku dysku zaworu. Ponieważ skok otwierania lub zamykania trzpienia zaworu tego typu zaworu jest stosunkowo krótki i ma bardzo niezawodną funkcję odcięcia, a także ponieważ zmiana otworu gniazda zaworu jest wprost proporcjonalna do skoku grzybka zaworu, jest on bardzo odpowiedni do regulacji przepływu. Dlatego ten typ zaworu doskonale nadaje się do odcinania lub regulacji i dławienia.

zaleta:

①Podczas procesu otwierania i zamykania tarcie pomiędzy szczękiem zaworu a powierzchnią uszczelniającą korpusu zaworu jest mniejsze niż w przypadku zasuwy, dzięki czemu jest odporne na zużycie.
②Wysokość otwarcia wynosi zazwyczaj tylko 1/4 przelotu gniazda zaworu, a więc jest znacznie mniejsza niż zasuwa;
③Zwykle na korpusie zaworu i dysku zaworu znajduje się tylko jedna powierzchnia uszczelniająca, dzięki czemu proces produkcyjny jest lepszy i łatwiejszy w utrzymaniu;
④Ponieważ opakowanie jest ogólne. Jest to politetrafluoroetylen, więc poziom odporności na temperaturę jest wyższy.

Wady:

① Ponieważ zmienił się kierunek przepływu medium przez zawór, minimalny opór przepływu zaworu odcinającego jest również wyższy niż w przypadku większości innych typów zaworów;

②Ze względu na dłuższy skok prędkość otwierania jest mniejsza niż w przypadku zaworu kulowego.

NR 4

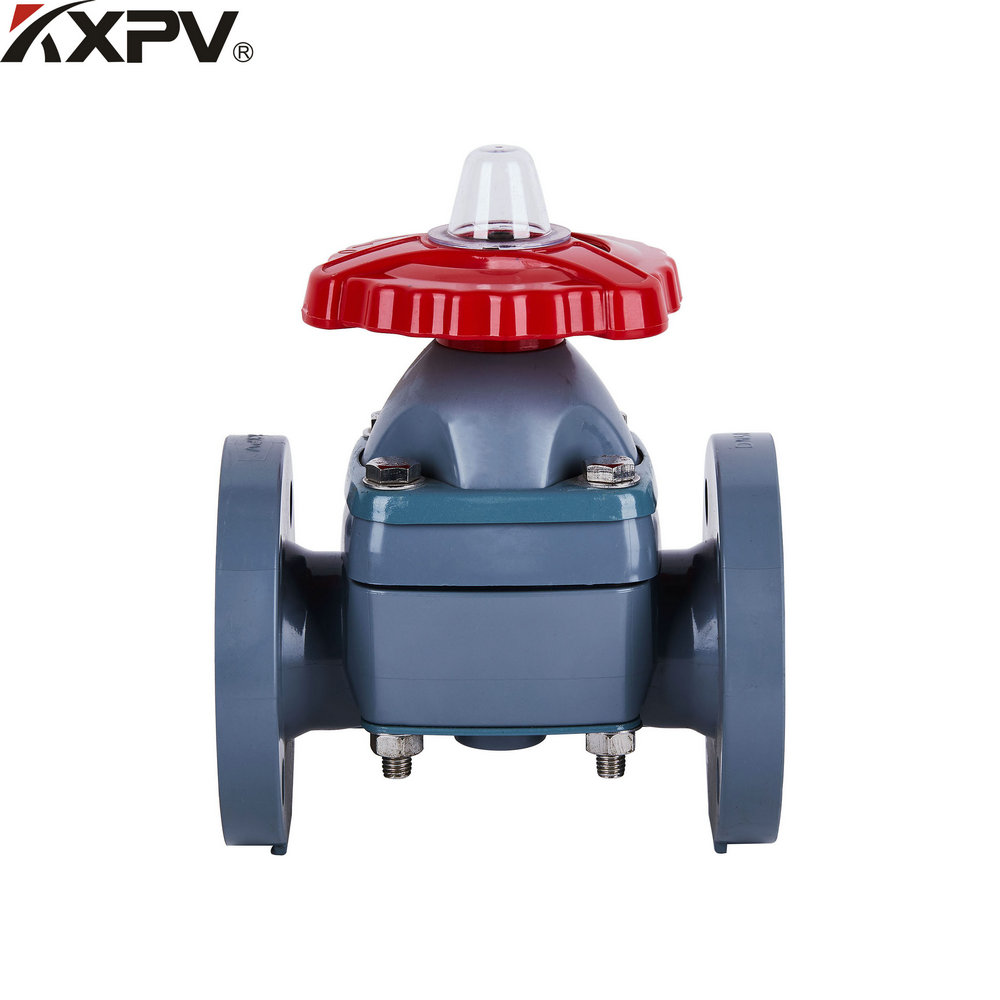

Zawór membranowy oznacza elastyczną membranę lub membranę zespoloną zainstalowaną w korpusie zaworu i pokrywie, a jej część zamykająca jest urządzeniem ściskającym połączonym z membraną. Gniazdo zaworu ma kształt jazu.

zaleta:

①Mechanizm sterujący jest oddzielony od przejścia medium, co nie tylko zapewnia czystość czynnika roboczego, ale także zapobiega wpływowi medium w rurociągu na pracujące części mechanizmu sterującego. Nie ma potrzeby stosowania jakiejkolwiek formy oddzielnego uszczelnienia na trzpieniu zaworu, chyba że kontroluje ono szkodliwe media. Stosowane w tym urządzeniu zabezpieczającym;

②Ponieważ czynnik roboczy styka się tylko z membraną i korpusem zaworu, przy czym w obu przypadkach można zastosować wiele różnych materiałów, zawór może idealnie sterować różnorodnymi czynnikami roboczymi, szczególnie odpowiednimi dla mediów wykazujących korozję chemiczną lub zawieszone cząstki.

③Prosta konstrukcja, składająca się tylko z trzech części: korpusu zaworu, membrany i zespołu pokrywy zaworu. Zawór można łatwo zdemontować i naprawić, a wymianę membrany można przeprowadzić na miejscu i w krótkim czasie.

Wady:

① Ze względu na ograniczenia materiału membrany, zawór membranowy nadaje się do zastosowań przy niskim ciśnieniu i niskiej temperaturze. Generalnie nie więcej niż 150 ℃;

②Wydajność regulacji jest stosunkowo słaba i można ją regulować jedynie w małym zakresie (zwykle można jej używać do regulacji przepływu, gdy jest zamknięta na 2/3 otwarcia).

NR 5

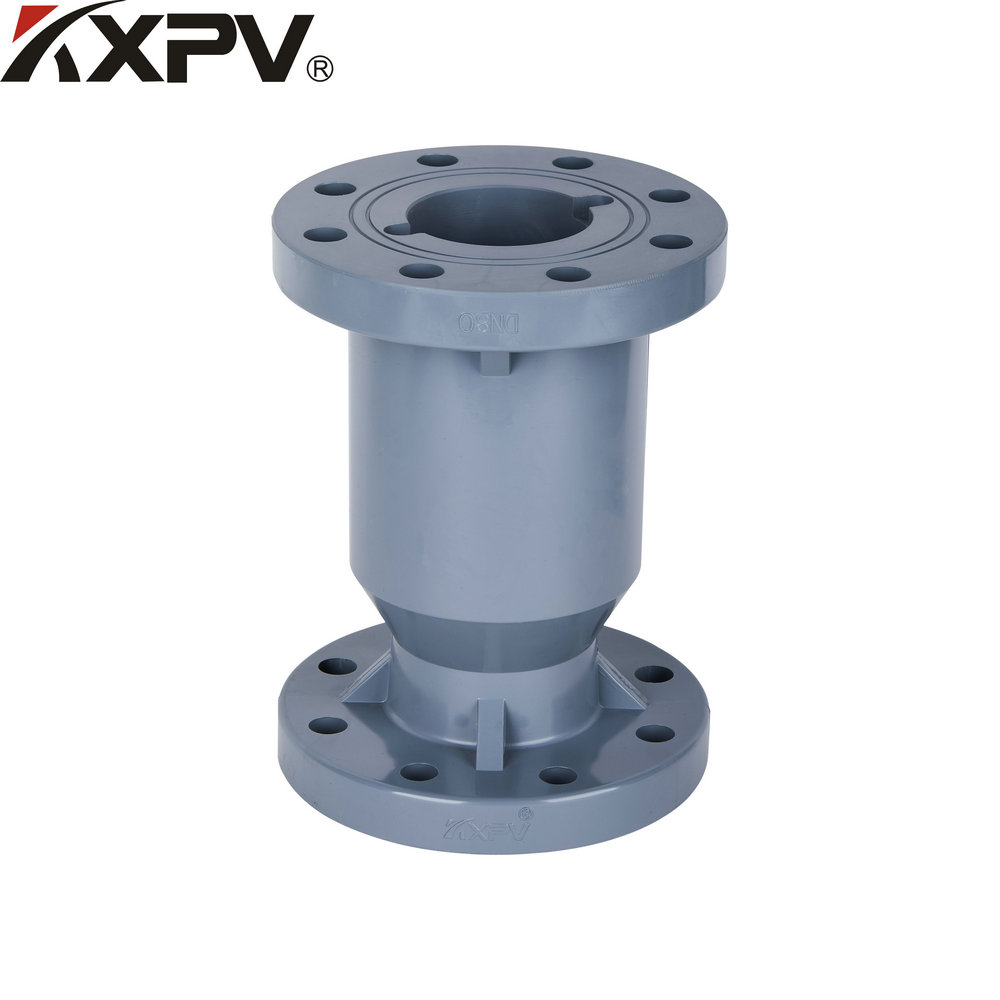

Zawory zwrotne są również znane jako zawory zwrotne, zawory zwrotne, zawory zwrotne i zawory jednokierunkowe. Zawory te otwierają się i zamykają automatycznie pod wpływem siły generowanej przez przepływ medium w rurociągu i należą do zaworów automatycznych. Zawór zwrotny stosowany jest w rurociągach, a jego główną funkcją jest zapobieganie cofaniu się medium, zapobieganie cofaniu się pompy i silnika napędowego oraz odprowadzanie medium ze zbiornika. Zawory zwrotne można również stosować do zasilania rurociągów systemów pomocniczych, w których ciśnienie może wzrosnąć powyżej ciśnienia w systemie. Można go podzielić na typu wahadłowego (obracający się według środka ciężkości) i typu podnoszącego (poruszający się wzdłuż osi).

zaleta:

① Charakterystyką roboczą zaworu zwrotnego są duże zmiany obciążenia oraz niska częstotliwość otwierania i zamykania. Po wprowadzeniu go w stan zamknięty lub otwarty okres użytkowania jest bardzo długi i nie jest wymagany ruch ruchomych części.

Wady:

①Ponieważ zawór zwrotny jest jakościowo przeznaczony do szybkiego zamykania w większości praktycznych zastosowań, w momencie zamknięcia zaworu zwrotnego medium przepływa w przeciwnym kierunku. Gdy klapa zaworu jest zamknięta, medium szybko spada od maksymalnej prędkości przepływu zwrotnego. Do zera następuje gwałtowny wzrost ciśnienia, czyli powstaje zjawisko „uderzenia wodnego”, które może mieć destrukcyjny wpływ na instalację rurową. Uderzenie wodne jest rodzajem fali ciśnienia w przepływie przejściowym w rurociągu ciśnieniowym. Jest to zjawisko szoku hydraulicznego polegające na wzroście lub spadku ciśnienia spowodowanego zmianą prędkości płynu w rurociągu ciśnieniowym. Przyczyną fizyczną jest połączony efekt nieściśliwości płynu, bezwładności ruchu płynu i elastyczności rurociągu. Aby zapobiec ukrytemu niebezpieczeństwu uderzenia wodnego w rurociągu, przez wiele lat przy projektowaniu zaworów zwrotnych stosowano nowe konstrukcje i nowe materiały, aby zapewnić odpowiednie działanie zaworu zwrotnego, minimalizując jednocześnie wpływ uderzenia wodnego. Dokonano satysfakcjonującego postępu.

Wskazówki:

„Talenty są odpowiednie dla ich własnych potrzeb i jeśli zostaną odpowiednio wykorzystane, zostaną wykorzystane, a jeśli nie zostaną wykorzystane, będą niewygodne”. Wybór odpowiedniego zaworu jest równoznaczny z zatrudnieniem ludzi w firmie. Musimy wiedzieć, że sama funkcja zaworu nie rozróżnia dobra i zła. Zawór dobrze wykorzystuje swoje mocne strony i unika wad, wykorzystuje go właściwie iw pełni wykorzystuje swoje funkcje.
