【Niekończąca się nauka】Jak dużo wiesz na temat związku pomiędzy średnicą zaworu a średnim natężeniem przepływu?

1. Jaki jest związek między nimi?

Natężenie przepływu i natężenie przepływu zaworu zależą głównie od średnicy zaworu i są również związane z oporem konstrukcji zaworu na medium. Jednocześnie ma pewien wewnętrzny związek z różnymi czynnikami, takimi jak ciśnienie w zaworze, temperatura i stężenie medium.

Powierzchnia kanału przepływowego zaworu ma bezpośredni związek z natężeniem przepływu i natężeniem przepływu, a natężenie przepływu i natężenie przepływu to dwie wzajemnie zależne wielkości. Gdy natężenie przepływu jest stałe, natężenie przepływu jest duże, a powierzchnia kanału przepływowego może być mniejsza; gdy natężenie przepływu jest małe, powierzchnia kanału przepływowego może być większa. Przeciwnie, powierzchnia kanału przepływowego jest duża, a prędkość przepływu mała; powierzchnia kanału przepływowego jest mała, prędkość przepływu duża.

Jeśli natężenie przepływu medium jest duże, średnica zaworu może być mniejsza, ale strata oporu jest duża i zawór łatwo ulega uszkodzeniu. Jeśli prędkość przepływu jest duża, będzie to miało wpływ elektrostatyczny na media palne i wybuchowe, powodując zagrożenie; prędkość przepływu jest zbyt mała, wydajność jest niska i nieekonomiczna. Dla medium o dużej lepkości i wybuchowości natężenie przepływu powinno być mniejsze. Natężenie przepływu oleju i cieczy o dużej lepkości dobiera się w zależności od lepkości, zwykle 0,1 ~ 2 m/s.

Ogólnie rzecz biorąc, natężenie przepływu jest znane i można je określić empirycznie. Średnicę nominalną zaworu można obliczyć na podstawie natężenia przepływu i natężenia przepływu.

Średnica zaworu jest taka sama, inny jest jego typ konstrukcji, inny jest również opór płynu. W tych samych warunkach im większy współczynnik oporu zaworu, tym bardziej spadnie natężenie przepływu i natężenie przepływu płynu przez zawór; im mniejszy współczynnik oporu zaworu, tym mniej spadnie natężenie przepływu i natężenie przepływu płynu przez zawór.

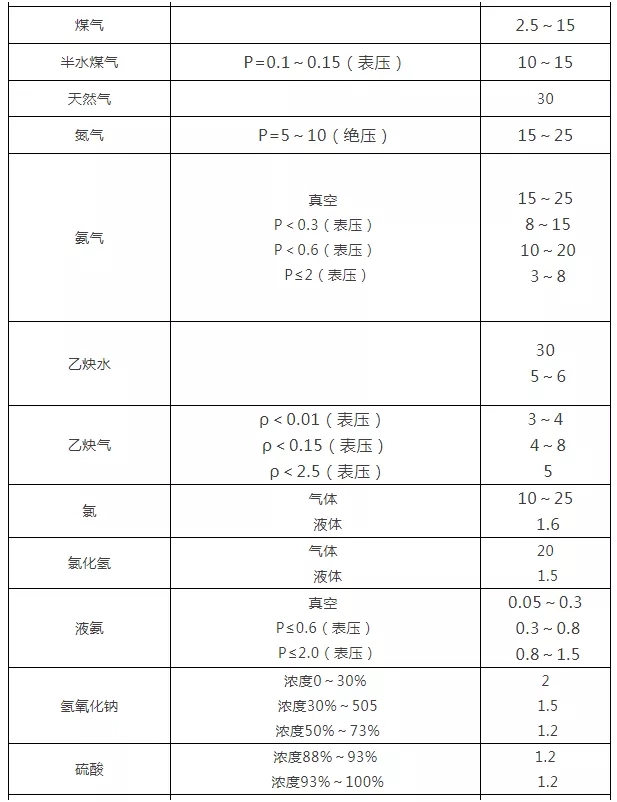

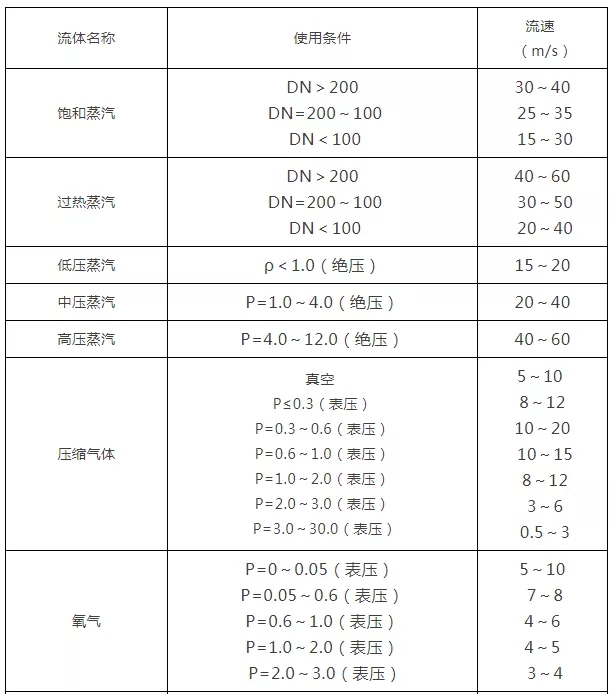

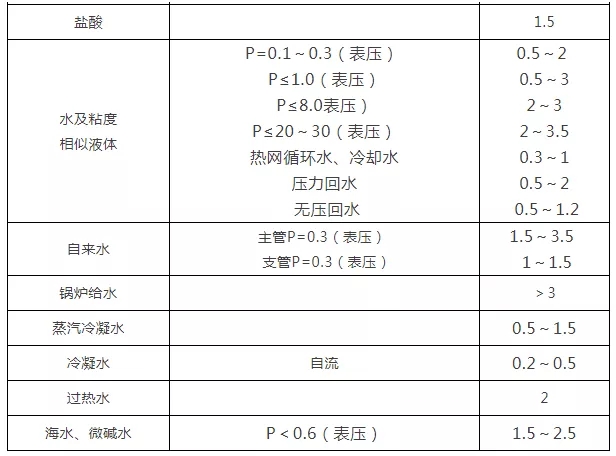

2. Lista typowych prędkości przepływu różnych mediów

Uwaga:
● Jednostką wartości DN jest: mm

● Jednostką wartości P jest: MPa
●Współczynnik oporu zasuwy jest niewielki i mieści się w zakresie 0,1～1,5
●Współczynnik oporu zasuwy o dużej średnicy wynosi 0,2 ~ 0,5
●The współczynnik oporu zwężona zasuwa jest większa
●Stosunek współczynnika oporu zaworu odcinającego. Zasuwa jest znacznie większa, zazwyczaj mieści się w zakresie od 4 do 7. Współczynnik oporu zaworu kulowego typu Y (typu DC) jest najmniejszy i mieści się w przedziale od 1,5 do 2.
współczynnik oporu forged steel globe valve is the largest, even as high as 8.
Współczynnik oporu zaworu zwrotnego zależy od konstrukcji: zawór zwrotny wahadłowy zwykle wynosi około 0,8 ~ 2, wśród których współczynnik oporu wielopłytkowego zaworu zwrotnego jest stosunkowo duży. Współczynnik oporu
zawór zwrotny podnoszenia jest największy, aż do 12.
Współczynnik oporu zaworu grzybowego jest mały, zwykle około 0,4 ~ 1,2

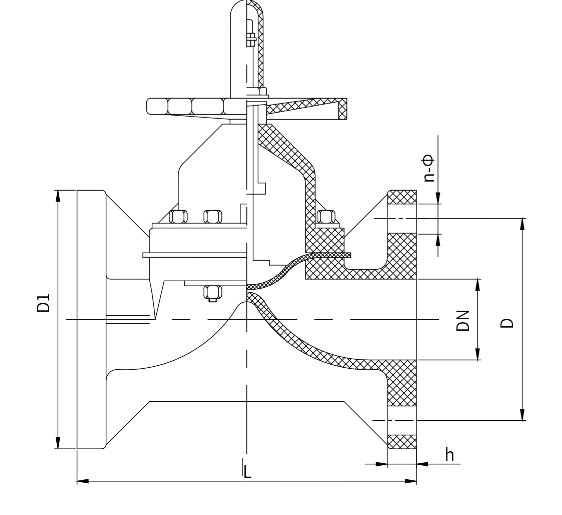

. Opór zaworu membranowego. Współczynnik wynosi zazwyczaj około 2,3.
Współczynnik oporu przepustnicy jest niewielki, zwykle w granicach 0,5
. Współczynnik oporu zaworu kulowego jest najmniejszy i zwykle wynosi około 0,1

Współczynnik oporu powyższego zaworu jest wartością, gdy zawór jest całkowicie otwarty.
