[Naklejki naukowe] Podstawowe zasady pozycjonowania otworów na śruby kołnierzowe

ASME B16.5 zawiera jasne przepisy dotyczące liczby otworów na śruby i średnicy otworów na śruby w kołnierzach. Liczba i średnica otworów na śruby w kołnierzu są różne ze względu na różne poziomy ciśnienia w kołnierzu, ale wszystkie typy kołnierzy o tym samym poziomie ciśnienia są takie same. Otwory na śruby kołnierza są równomiernie rozmieszczone na średnicy otworu na śrubę, a liczba otworów jest zawsze parzysta (4, 8, 12, 16 itd.).

Przy produkcji prefabrykatów z kołnierzami szczególnie ważne jest umiejscowienie otworów na śruby w kołnierzu. Być może na rysunku zobaczysz następujące zdanie: Wszystkie otwory na śruby kołnierza są wyśrodkowane

Oznacza to, że w przypadku pionowej powierzchni uszczelniającej kołnierza (powierzchnia kołnierza jest pionowa, a rurociąg przebiega poziomo) otwory pod śruby powinny obejmować obie strony linii pionowej i poziomej linii środkowej.

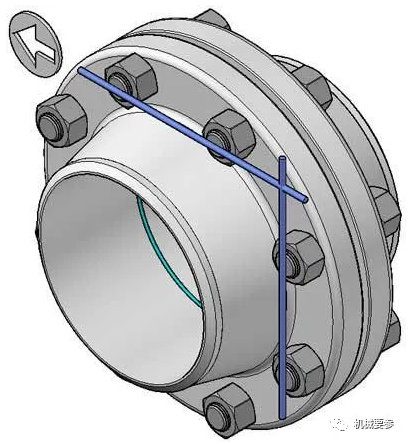

Powyższe dotyczy prawidłowego pionowego położenia kołnierza.

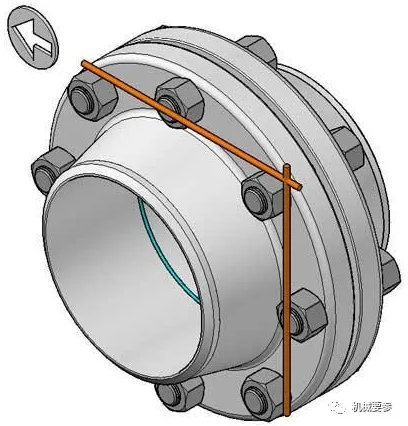

Powyższe dotyczy nieprawidłowego pionowego ustawienia kołnierza, takie ustawienie jest zabronione.

W przypadku poziomej powierzchni kołnierza (powierzchnia kołnierza jest pozioma, rurociąg jest skierowany pionowo w górę lub w dół) otwory na śruby w kołnierzu powinny rozciągać się po obu stronach fabrycznej linii północnej.

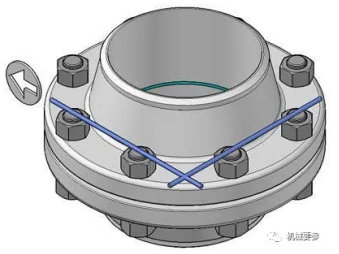

Powyższe dotyczy prawidłowego poziomego ułożenia kołnierza.

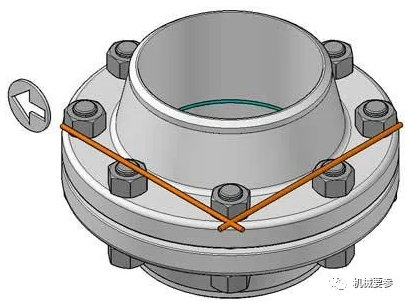

Powyższe dotyczy nieprawidłowego poziomego ustawienia kołnierza, tego rodzaju ustawienie jest zabronione.

Krótko mówiąc, odstępstwa od standardowego rozmieszczenia otworów na śruby są niedozwolone. Na przykład, jeśli nie ma wyraźnych wymagań, klient wyraźnie wymaga innej metody pozycjonowania. W większości przypadków, gdy widzimy metodę pozycjonowania otworów na śruby odmienną od powyższych przepisów, możemy pomyśleć, że metoda pozycjonowania jest błędna.
