[Naklejki naukowe] Mały Uniwersytet Valve prosi, spójrzmy na zawór kulowy

WITAJ

Cześć! Zawór kulowy

Te rzeczy o zaworach kulowych

1. Upewnić się, że położenie montażowe zaworu kulowego i rurociągu jest współosiowe. Obydwa kołnierze rurociągu powinny być ustawione równolegle. Upewnij się, że rurociąg wytrzyma ciężar zaworu kulowego. Jeżeli okaże się, że rurociąg nie jest w stanie unieść ciężaru zaworu kulowego, przed instalacją należy zapewnić odpowiednie podparcie rurociągu.

2. Sprawdź, czy w rurociągu nie znajdują się zanieczyszczenia, żużel spawalniczy itp. i czy rurociąg należy oczyścić.

3. Sprawdź tabliczkę znamionową zaworu kulowego i wykonaj kilka razy pełne otwarcie i całkowite zamknięcie zaworu kulowego, aby upewnić się, że zawór może normalnie działać, a następnie dokładnie sprawdź wszystkie szczegóły zaworu, aby upewnić się, że zawór jest nienaruszony.

4. Zdejmij osłony ochronne z obu końców zaworu, sprawdź, czy korpus zaworu jest czysty i wyczyść wewnętrzną wnękę korpusu zaworu. Ponieważ powierzchnia uszczelniająca zaworu kulowego jest kulista, nawet najmniejsze zanieczyszczenia mogą spowodować uszkodzenie powierzchni uszczelniającej.

1. Dowolną sekcję zaworu kulowego można zainstalować na końcu rurociągu, a zawór kulowy z uchwytem można zainstalować w dowolnym miejscu rurociągu. Jeżeli skonfigurowany jest zawór kulowy siłownika (np. przekładnia, siłownik elektropneumatyczny), należy go zamontować pionowo na wlocie i wylocie zaworu. W pozycji poziomej

na.

2. Zamontować uszczelkę pomiędzy kołnierzem zaworu kulowego a kołnierzem rurociągu zgodnie z wymaganiami projektowymi rurociągu.

3. Śruby na kołnierzu należy dokręcać symetrycznie, sukcesywnie i równomiernie.

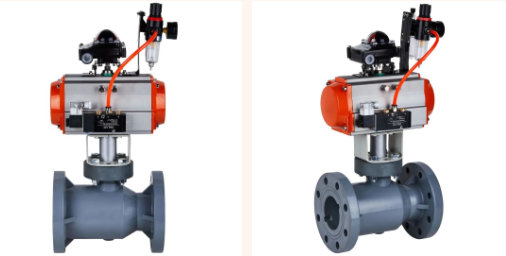

4. Jeżeli zawór kulowy posiada siłowniki pneumatyczne lub elektryczne, dokończ instalację źródła powietrza i zasilacza zgodnie z instrukcją.

1. Po montażu uruchom zawór kulowy kilka razy, otwierając i zamykając. Powinien on mieć elastyczną, równomierną siłę, a zawór kulowy powinien działać normalnie.

2. Zgodnie z wymaganiami projektowymi dotyczącymi ciśnienia w rurociągu, po przyłożeniu ciśnienia sprawdzić skuteczność uszczelniania powierzchni złącza zaworu kulowego i kołnierza rurociągu.

Awaria: Wyciek medium

Analiza: ❶ zawór nie jest szczelnie zamknięty ❷ uszczelka jest uszkodzona

Rozwiązanie: ①Zamknij zawór ponownie. ②Wymień

Uwaga: Jeśli temperatura medium jest zbyt wysoka i zawiera ono więcej cząstek, spowoduje to uszkodzenie uszczelki

Problem: Trzpień zaworu nie jest wrażliwy

Analiza: Śruba jest zbyt mocno dokręcona lub stopień dokręcenia śruby jest zmienny

Rozwiązanie: Poluzuj śruby dławika i równomiernie poluzuj lewą i prawą nakrętkę, uważając, aby nie przeciekać

Awaria: Wyciek na połączeniu korpusu zaworu z rurociągiem

Analiza: Powierzchnia łącząca nie jest płaska, występują zabrudzenia, a uszczelka jest uszkodzona

Rozwiązanie: Popraw powierzchnię połączenia, usuń brud i wymień uszczelkę
