[Science Post] Analiza zalet i wad pięciu głównych zaworów. Być może nie znasz ich wszystkich (część 1)!

Pięć rodzajów zaworów

Zalety i wady

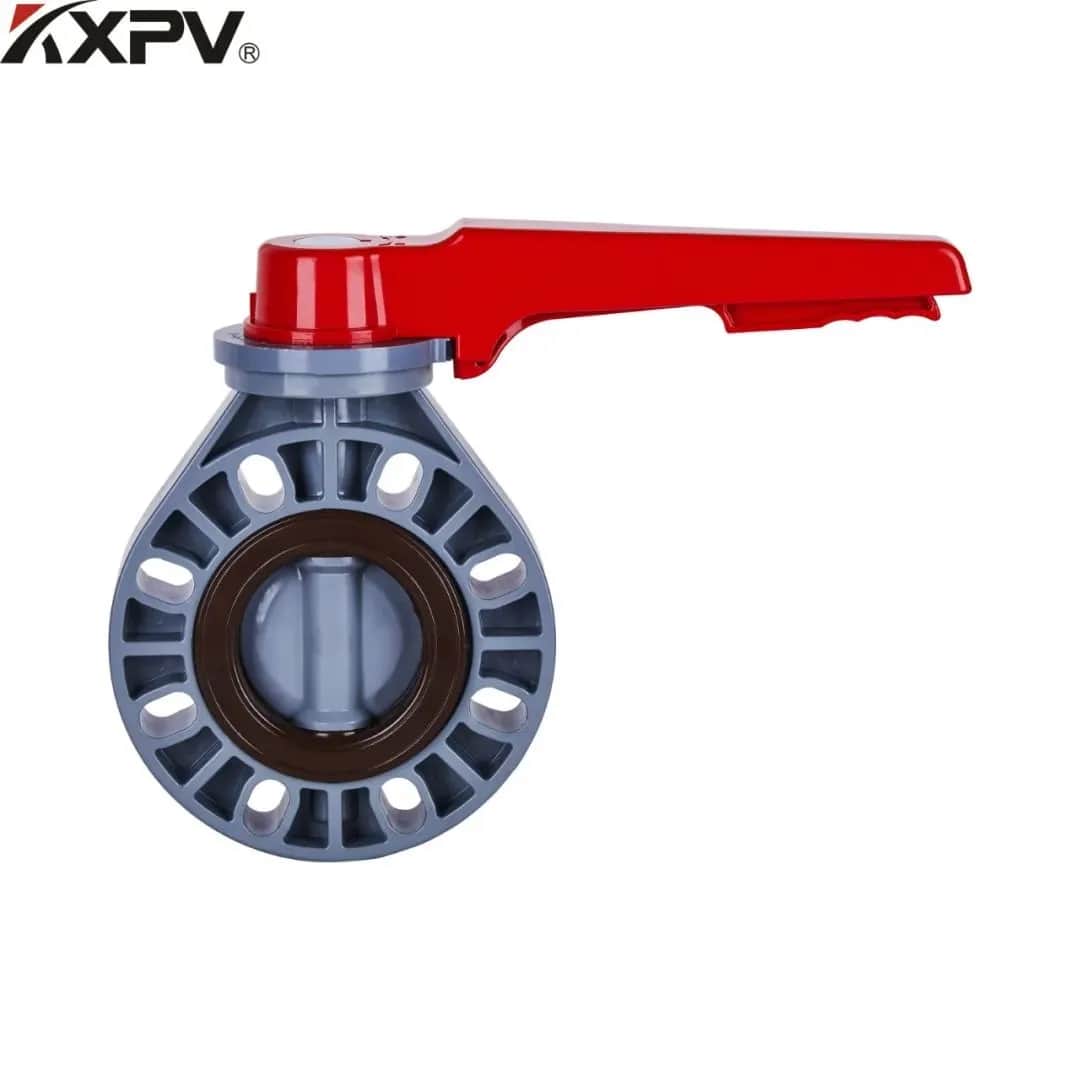

Zawór motylkowy to zawór, w którym element otwierający i zamykający w kształcie dysku wykonuje ruch posuwisto-zwrotny o około 90° w celu otwierania, zamykania i regulacji kanału płynu.

zaleta:

①Prosta konstrukcja, mały rozmiar, niewielka waga, mniej materiałów eksploatacyjnych, odpowiednie do zaworów o dużej średnicy;

②Szybkie otwieranie i zamykanie, mały opór przepływu;

③Może być stosowany do mediów zawierających zawieszone cząstki stałe, a także może być stosowany do mediów proszkowych i granulowanych, w zależności od wytrzymałości powierzchni uszczelniającej. Można go stosować do dwukierunkowego otwierania i zamykania oraz regulacji rurociągów wentylacyjnych i odpylających. Jest szeroko stosowany w gazociągach i kanałach wodnych w hutnictwie, przemyśle lekkim, elektroenergetyce i instalacjach petrochemicznych.

Wady:

① Ze względu na ograniczenia konstrukcji przepustnicy i materiału uszczelniającego, nie nadaje się on do stosowania w systemach rurociągów wysokotemperaturowych i wysokociśnieniowych.

② Skuteczność uszczelnienia jest gorsza niż w przypadku zaworów kulowych i zaworów odcinających, dlatego stosuje się go w miejscach, w których wymagania dotyczące uszczelnienia nie są bardzo wysokie.

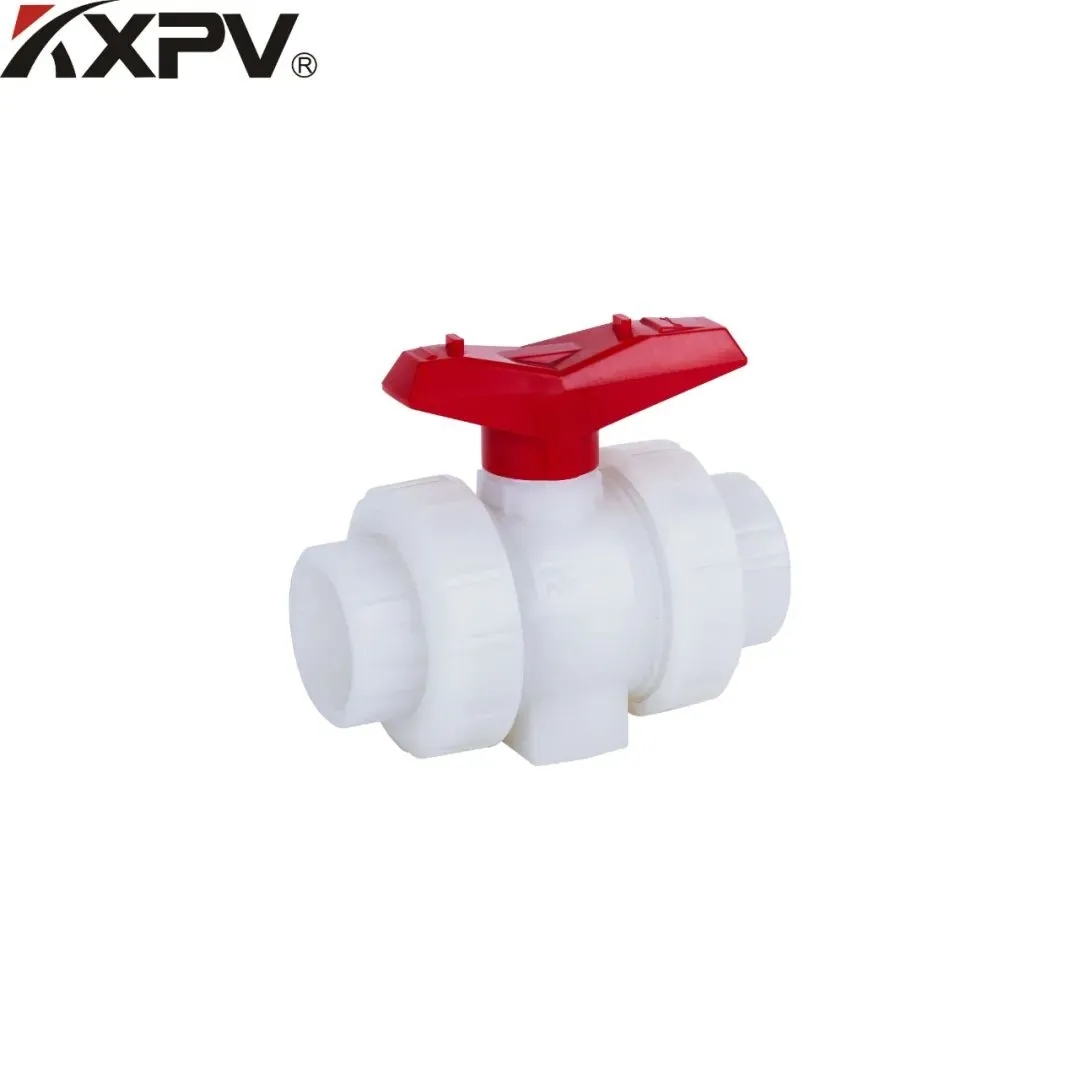

Zawór kulowy powstał z zaworu grzybkowego. Jego częścią otwierającą i zamykającą jest kula, która wykorzystuje kulę do obracania się o 90° wokół osi trzpienia zaworu, aby osiągnąć cel otwierania i zamykania. Zawór kulowy służy głównie do odcięcia, rozdzielenia i zmiany kierunku przepływu czynnika w rurociągu.

zaleta:

①Ma najniższy opór przepływu;

②Ponieważ nie utknie podczas pracy (gdy nie ma smaru), może być niezawodnie stosowany w mediach korozyjnych i cieczach o niskiej temperaturze wrzenia;

③ Można go całkowicie uszczelnić w większym zakresie ciśnienia i temperatury;

④ Możliwość szybkiego otwierania i zamykania, co jest odpowiednie dla systemu automatyki stanowiska testowego. Podczas szybkiego otwierania i zamykania zaworu nie dochodzi do wstrząsów;

⑤ Zamknięcie sferyczne może zostać automatycznie ustawione w pozycji granicznej;

⑥Czynnik roboczy jest niezawodnie uszczelniony po obu stronach;

⑦Po całkowitym otwarciu i całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazda zaworu są odizolowane od medium, więc medium przechodzące przez zawór z dużą prędkością nie spowoduje erozji powierzchni uszczelniającej;

⑧Kompaktowa konstrukcja, niewielka waga, najbardziej rozsądna konstrukcja zaworu odpowiednia dla systemów średnio- i niskotemperaturowych;

⑨Korpus zaworu jest symetryczny, zwłaszcza cała konstrukcja, która dobrze wytrzymuje naprężenia z rurociągu;

⑩Element zamykający może wytrzymać dużą różnicę ciśnień, gdy jest zamknięty. Jest to najbardziej idealny zawór do rurociągów naftowych i chemicznych.

Wady:

①Ponieważ głównym materiałem pierścienia uszczelniającego gniazda zaworu kulowego jest PTFE, jest on obojętny na prawie wszystkie substancje chemiczne i ma mały współczynnik tarcia, stabilne działanie, niełatwy do starzenia, szeroki zakres temperatur stosowania i doskonałe właściwości uszczelniające. Kompleksowa charakterystyka. Jednakże właściwości fizyczne PTFE, w tym wysoki współczynnik rozszerzalności, wrażliwość na płynięcie na zimno i słaba przewodność cieplna, wymagają, aby przy projektowaniu uszczelek gniazd zaworów skupić się na tych właściwościach. Dlatego też, gdy materiał uszczelniający staje się twardy, niezawodność uszczelnienia ulega pogorszeniu. Co więcej, PTFE ma odporność na niskie temperatury i można go stosować tylko w temperaturze poniżej 180°C. Powyżej tej temperatury materiał uszczelniający ulegnie zniszczeniu. W przypadku długotrwałego użytkowania, zazwyczaj będzie on używany wyłącznie w temperaturze 120°C.

② Jego wydajność regulacji jest gorsza niż w przypadku zaworu odcinającego, zwłaszcza zaworu pneumatycznego (lub zaworu elektrycznego).

Przedstawiliśmy zalety i wady dwóch zaworów powyżej, a następny numer będzie bardziej ekscytujący.
