Metody prób ciśnieniowych zaworów kulowych, zaworów kulowych, przepustnic, zaworów membranowych i zaworów zwrotnych

W normalnych okolicznościach zawory przemysłowe nie są poddawane próbie wytrzymałościowej podczas użytkowania, natomiast korpus zaworu i pokrywa lub korpus zaworu i pokrywa uszkodzone przez korozję powinny zostać poddane próbie wytrzymałościowej po naprawie. W przypadku zaworów bezpieczeństwa badania stałego ciśnienia i ciśnienia powrotnego oraz inne badania muszą być zgodne ze specyfikacjami i odpowiednimi przepisami. Test wytrzymałości zaworu i test szczelności zaworu należy przeprowadzić na hydraulicznym stanowisku testowym zaworów przed zamontowaniem zaworu. Zawory niskociśnieniowe należy sprawdzić wyrywkowo w 20%, jeżeli są niekwalifikowane, należy sprawdzić w 100%; zawory średniego i wysokiego ciśnienia należy sprawdzić w 100%. Powszechnie stosowane media do testowania ciśnienia zaworów obejmują wodę, olej, powietrze, parę wodną, azot itp. Metody testowania ciśnienia dla różnych zaworów przemysłowych, w tym zaworów pneumatycznych, są następujące:

1. Metoda próby ciśnieniowej zaworu odcinającego

W celu sprawdzenia wytrzymałości zaworu odcinającego zmontowany zawór umieszcza się zwykle w ramie do próby ciśnieniowej, otwiera się tarczę zaworu, wtryskuje medium do określonej wartości, a korpus zaworu i pokrywa zaworu sprawdza się pod kątem potu i wycieków. Badanie wytrzymałości można również przeprowadzić w jednym kawałku. Próba szczelności dotyczy wyłącznie zaworów odcinających. Podczas próby trzpień zaworu odcinającego znajduje się w pozycji pionowej, klapa zaworu jest otwarta, od dolnego końca klapy zaworu wprowadzane jest medium do określonej wartości, następuje sprawdzenie uszczelnienia i szczelności; po pozytywnym wyniku testu klapka zaworu jest zamykana, a drugi koniec otwierany w celu sprawdzenia szczelności. Jeżeli wymagane jest wykonanie zarówno próby wytrzymałości, jak i szczelności zaworu, w pierwszej kolejności można przeprowadzić próbę wytrzymałości, a następnie obniżyć ciśnienie do wartości określonej w próbie szczelności i sprawdzić szczelność i uszczelki; następnie zamyka się klapę zaworu i otwiera króciec wylotowy w celu sprawdzenia szczelności powierzchni uszczelniającej.

2. Metoda próby ciśnieniowej zaworu kulowego

Próbę wytrzymałości pneumatycznego zaworu kulowego należy przeprowadzić przy kuli w połowie otwartej.
① Test szczelności pływającego zaworu kulowego: ustawić zawór w stanie półotwartym, wprowadzić medium testowe na jednym końcu i zamknąć drugi koniec; obróć kulę kilka razy, otwórz zamknięty koniec, gdy zawór jest w stanie zamkniętym, i jednocześnie sprawdź uszczelnienie i uszczelkę. Skuteczność uszczelnienia miejsca, nie może być wycieków. Następnie wprowadź medium testowe z drugiego końca i powtórz powyższy test.
②Test szczelności stałego zaworu kulowego: przed badaniem kilka razy obróć kulę bez obciążenia, stały zawór kulowy jest w stanie zamkniętym, a medium testowe wprowadza się z jednego końca do określonej wartości; użyj manometru, aby sprawdzić szczelność końcówki doprowadzającej, użyj Dokładność manometru wynosi od 0,5 do 1, a zakres jest 1,6-krotnością ciśnienia próbnego. W określonym czasie, jeśli nie ma zjawiska rozszczelnienia, kwalifikuje się; następnie wprowadź medium testowe z drugiego końca i powtórz powyższy test. Następnie ustawić zawór w stanie półotwartym, z zamkniętymi obydwoma końcami i wewnętrzną wnęką wypełnioną medium. Sprawdź uszczelnienie i uszczelkę pod ciśnieniem próbnym; nie powinno być żadnych wycieków.
③Trójdrożny zawór kulowy należy sprawdzić pod kątem szczelności w każdym położeniu.

3. Metoda próby ciśnieniowej przepustnicy

Test wytrzymałości pneumatycznego zaworu motylkowego jest taki sam, jak w przypadku zaworu kulowego. Podczas testu szczelności przepustnicy należy wprowadzić medium testowe od końca przepływu medium, otworzyć płytkę motylkową, zamknąć drugi koniec i wprowadzić ciśnienie do określonej wartości; po sprawdzeniu uszczelnienia i innych uszczelek pod kątem wycieków, zamknij płytkę motylkową, otwórz drugi koniec i sprawdź przepustnicę. Brak wycieków na uszczelce płytki jest kwalifikowany. Zawór motylkowy używany do regulacji przepływu nie może być sprawdzany pod kątem szczelności.

4. Metoda próby ciśnieniowej zaworu membranowego

Podczas testu wytrzymałości zaworu membranowego wprowadź medium z obu końców, otwórz klapę zaworu i zamknij drugi koniec. Po wzroście ciśnienia próbnego do określonej wartości kwalifikuje się sprawdzenie, czy korpus zaworu i pokrywa zaworu nie mają wycieków. Następnie zmniejsz ciśnienie do ciśnienia próby szczelności, zamknij klapę zaworu i otwórz drugi koniec w celu kontroli. Żaden wyciek nie jest uważany za kwalifikujący się.

5. Metoda próby ciśnieniowej zaworu zwrotnego

Stan testu zaworu zwrotnego: oś dysku zaworu zwrotnego podnoszenia jest w położeniu prostopadłym do poziomu; oś kanału zaworu zwrotnego i oś dysku znajdują się w położeniu w przybliżeniu równoległym do linii poziomej.
W teście wytrzymałości medium testowe wprowadza się od końca wlotowego do określonej wartości, a drugi koniec zamyka. Jest kwalifikowany, jeśli nie ma wycieków w korpusie zaworu i pokrywie.
Próba szczelności polega na wprowadzeniu medium testowego od strony wylotowej i sprawdzeniu powierzchni uszczelniającej od strony wlotowej. Jest kwalifikowany, jeśli nie ma wycieków na uszczelnieniu i uszczelce.

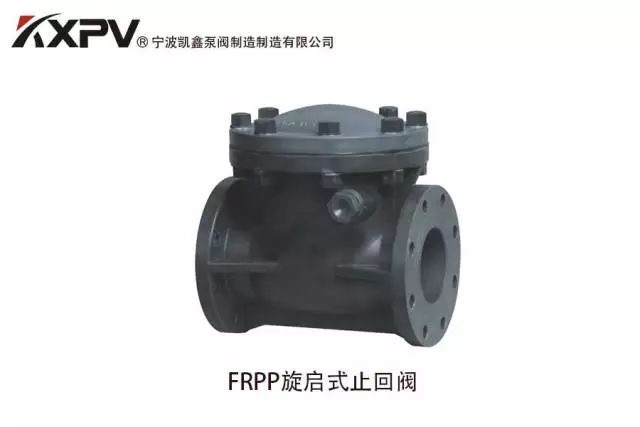

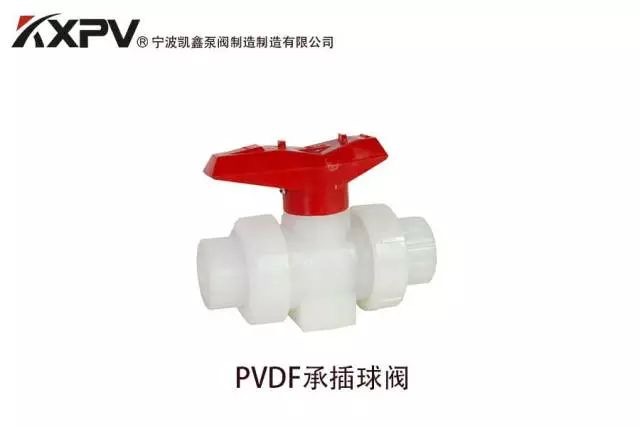

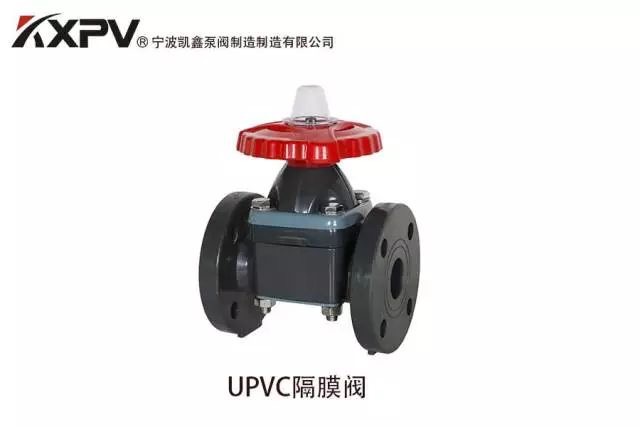

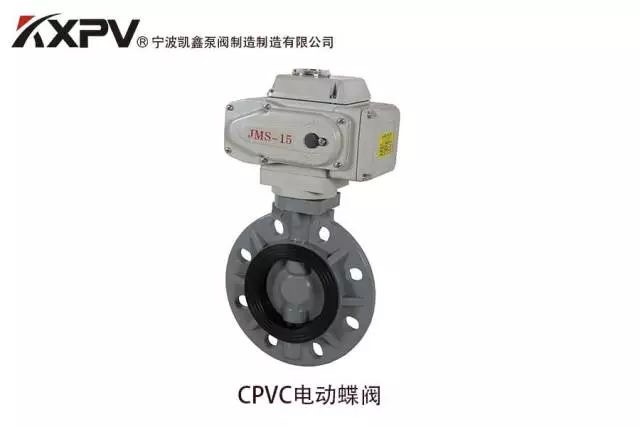

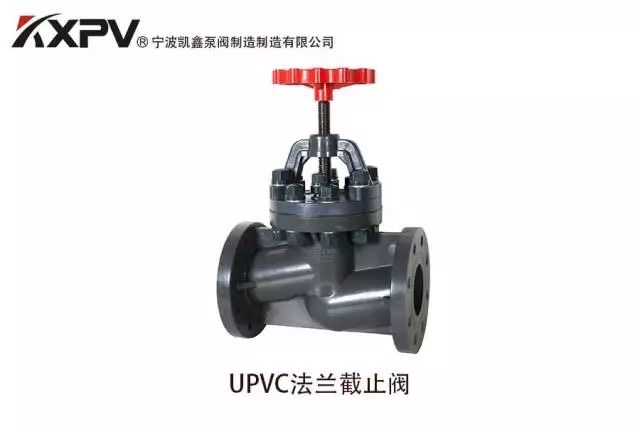

Wyświetlanie produktu
