Kaixin, przedsiębiorstwo high-tech specjalizujące się w badaniach i rozwoju, produkcji i sprzedaży polimerowych zaworów rurociągowych.
Część otwierającą i zamykającą zawór motylkowy (zawór motylkowy) to płytka motylkowa, napędzana przez trzpień zaworu i obracająca się o 90° wokół własnej osi w korpusie zaworu, aby osiągnąć cel otwierania i zamykania lub regulacji. Stosowany jest głównie do odcinania medium w rurociągu, o prostej konstrukcji, elastycznej obsłudze, szybkim przełączaniu, małych rozmiarach, krótkiej konstrukcji, małym oporze, lekkości i innych cechach.
1. Jest wygodne i szybkie w otwieraniu i zamykaniu, oszczędza pracę, ma niski opór płynu i może być często używany.
2. Prosta konstrukcja, mały rozmiar, krótka długość konstrukcji, mały rozmiar, niewielka waga, odpowiednie do zaworów dużego kalibru.
3. Błoto może być transportowane, a gromadzenie się cieczy na wylocie rury jest najmniejsze.
4. Pod niskim ciśnieniem można uzyskać dobre uszczelnienie.
5. Dobra wydajność regulacji.
6. Gdy kanał gniazda zaworu jest całkowicie otwarty, efektywny obszar przepływu jest większy, a opór płynu mniejszy.
7. Moment otwierania i zamykania jest niewielki, ponieważ tarcze po obu stronach wału obrotowego są zasadniczo takie same pod działaniem medium, a kierunek momentu obrotowego jest przeciwny, więc otwieranie i zamykanie jest pracochłonne.
8. Materiał powierzchni uszczelniającej to zazwyczaj guma lub tworzywo sztuczne, więc skuteczność uszczelniania pod niskim ciśnieniem jest dobra.
9. Łatwy w instalacji.
10. Operacja jest elastyczna i pracochłonna. Można wybrać tryb ręczny, elektryczny, pneumatyczny i hydrauliczny.
Zasada budowy zaworu motylkowego
Zawór motylkowy jest zwykle ustawiony pod kątem mniejszym niż 90° od pełnego otwarcia do całkowitego zamknięcia. Zawór motylkowy i trzpień motylkowy nie mają zdolności samoblokowania. W celu ustawienia płytki motylkowej na trzpieniu zaworu należy zamontować reduktor ślimakowy. Zastosowanie reduktora ślimakowego może nie tylko spowodować samoblokowanie płytki motylkowej i zatrzymanie płytki motylkowej w dowolnym położeniu, ale także poprawić wydajność działania zaworu. Cechy przemysłowej przepustnicy: odporność na wysoką temperaturę, wysoki zakres ciśnień, duża średnica nominalna zaworu, korpus zaworu wykonany jest ze stali węglowej, a pierścień uszczelniający płyty zaworu wykorzystuje pierścień metalowy zamiast pierścienia gumowego. Duża przepustnica wysokotemperaturowa wykonana jest ze spawania blachy stalowej i jest stosowana głównie w kanałach spalinowych i rurach gazowych mediów wysokotemperaturowych.
1. Przepustnica charakteryzuje się prostą konstrukcją, niewielkim rozmiarem, lekkością, niskim zużyciem materiału, niewielkim rozmiarem instalacji, szybkim przełączaniem, obrotem posuwisto-zwrotnym o 90° i małym momentem napędowym. Służy do odcinania, łączenia i regulacji medium w rurociągu. Ma dobre właściwości kontroli płynu i dobre właściwości uszczelniające.
2. Zawór motylkowy może transportować błoto, a gromadzenie się cieczy na wylocie rury jest najmniejsze. Pod niskim ciśnieniem można uzyskać dobre uszczelnienie. Dobra wydajność regulacji.
3. Opływowa konstrukcja płytki motylkowej sprawia, że utrata oporu płynu jest niewielka, co można określić jako produkt energooszczędny.
4. Trzpień zaworu jest konstrukcją prętową, po hartowaniu i odpuszczaniu ma dobre kompleksowe właściwości mechaniczne, odporność na korozję i odporność na zarysowania. Gdy zawór motylkowy jest otwierany i zamykany, trzpień zaworu obraca się tylko i nie porusza się w górę i w dół, uszczelnienie trzpienia zaworu nie jest łatwe do uszkodzenia, a uszczelnienie jest niezawodne. Jest on mocowany za pomocą stożkowego sworznia płytki motylkowej, a przedłużony koniec ma za zadanie zapobiegać pęknięciu zaworu, aby zapobiec pęknięciu trzpienia zaworu w przypadku przypadkowego zerwania połączenia pomiędzy trzpieniem zaworu a płytką motylkową.
5. Metody łączenia obejmują połączenie kołnierzowe, połączenie doczołowe, połączenie doczołowe i połączenie doczołowe z uchem.

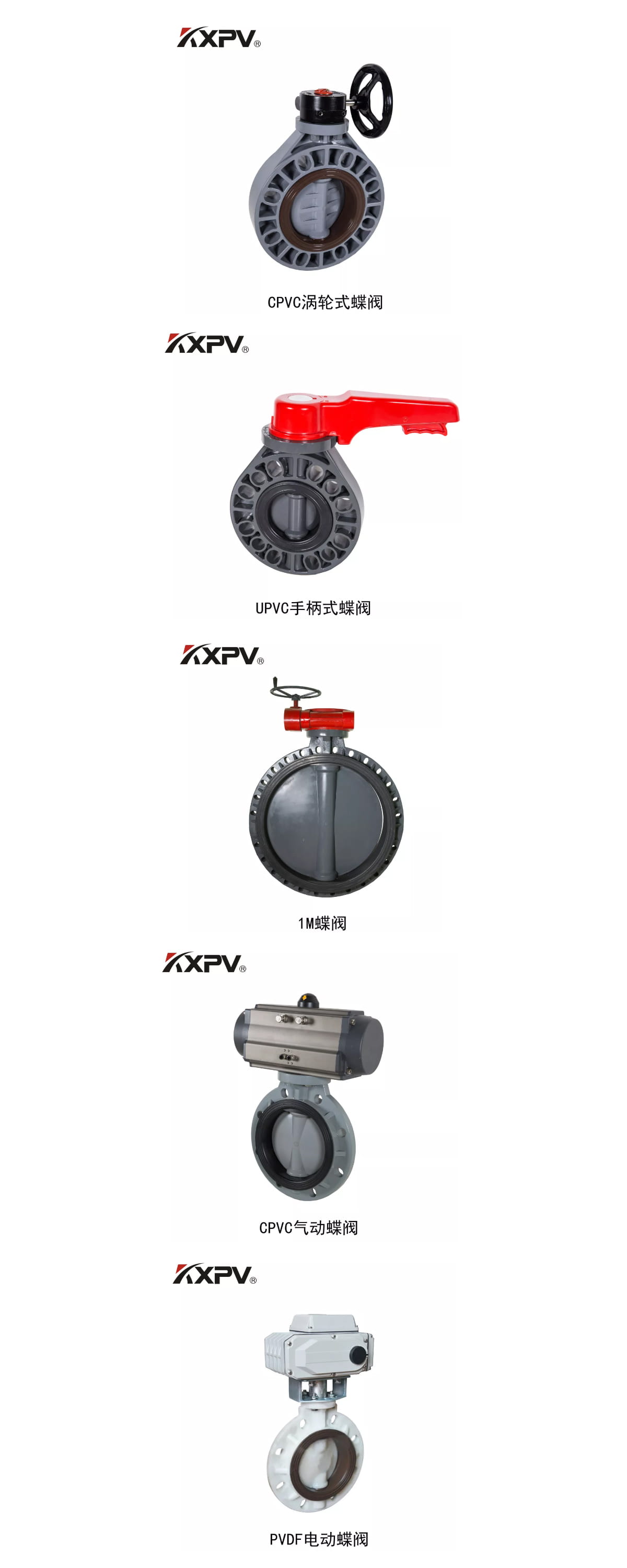

Produkty pokaż
