[Naklejki naukowe] Podstawa wyboru zaworu i przewodnik wyboru

Obecnie na rynku dostępnych jest coraz więcej zaworów, typy zaworów są szczególnie złożone, a konstrukcje i materiały są różne. Dobór zaworów ma kluczowe znaczenie dla długotrwałej pracy urządzenia w warunkach pracy. Niewłaściwy dobór zaworów i nieznajomość zaworów przez użytkowników są przyczyną wypadków i zagrożeń bezpieczeństwa. Obecnie zapotrzebowanie na produkty zaworowe w branży społecznej staje się coraz większe, a użytkownicy powinni lepiej rozumieć i poznawać wiedzę na temat zaworów i innych aspektów.

Ogólnie rzecz biorąc, zawory mają dwie cechy:

Właściwości użytkowe i cechy strukturalne.

Charakterystyka użytkowa: Określa główne parametry i zakres zastosowania zaworu. Charakterystyka zaworu to: kategoria zaworu (zawór o obiegu zamkniętym, zawór regulacyjny, zawór bezpieczeństwa itp.); rodzaj produktu (zasuwa, zawór kulowy, przepustnica, zawór kulowy itp.); Materiał głównych części zaworu (korpus zaworu, pokrywa, trzpień zaworu, zatrzask zaworu, powierzchnia uszczelniająca); tryb transmisji zaworu itp.

Charakterystyka strukturalna: Określa cechy strukturalne instalacji, naprawy, konserwacji i innych metod zaworu. Charakterystyka konstrukcyjna obejmuje: długość konstrukcyjną i całkowitą wysokość zaworu, formę połączenia z rurociągiem (połączenie kołnierzowe, połączenie gwintowe, połączenie zaciskowe, połączenie z gwintem zewnętrznym, połączenie końcowe do spawania itp.); postać powierzchni uszczelniającej (pierścień wkładany, pierścień gwintowany, napawanie, zgrzewanie natryskowe, korpus zaworu); konstrukcja trzpienia zaworu (pręt obrotowy, drążek podnoszący) itp.

Etapy wyboru zaworu:

1. Wyjaśnij przeznaczenie zaworu w sprzęcie lub urządzeniu oraz określ warunki pracy zaworu: stosowane medium, ciśnienie robocze, temperatura robocza itp.

2. Określ średnicę nominalną i sposób podłączenia rury podłączonej do zaworu: kołnierz, gwint, spawanie, tuleja, szybki montaż itp.

3. Określić sposób obsługi zaworu: ręczny, elektryczny, elektromagnetyczny, pneumatyczny lub hydrauliczny, łącznik elektryczny lub elektrohydrauliczny itp.

4. Określić materiał płaszcza zaworu i części wewnętrznych w zależności od medium, ciśnienia roboczego i temperatury roboczej transportowanej rurociągiem: żeliwo szare, żeliwo ciągliwe, żeliwo sferoidalne, stal węglowa, stal stopowa, stal nierdzewna kwasoodporna, stop miedzi itp.

5 Wybierz typ zaworu: zawór o obiegu zamkniętym, zawór regulacyjny, zawór bezpieczeństwa itp.

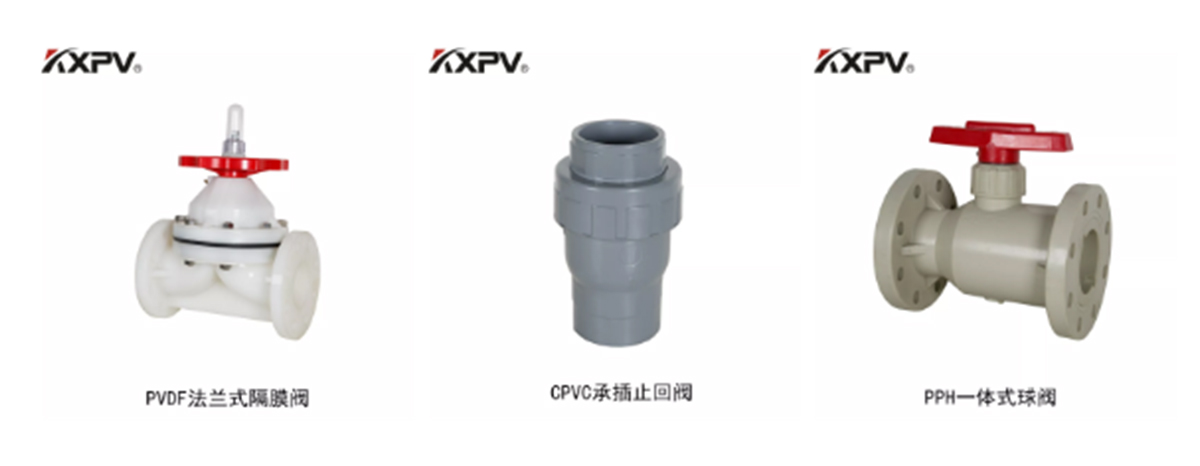

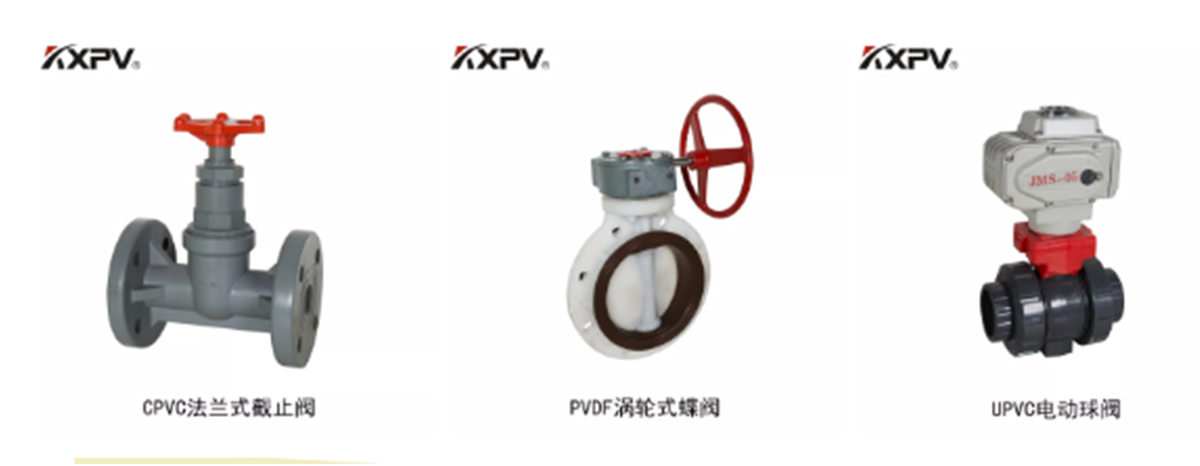

6. Określ typ zaworu: zasuwa, zawór kulowy, zawór kulowy, przepustnica, przepustnica, zawór bezpieczeństwa, reduktor ciśnienia, odwadniacz itp.

7. Określ parametry zaworu: W przypadku zaworów automatycznych należy najpierw określić dopuszczalne opory przepływu, wydajność tłoczenia, przeciwciśnienie itp., zgodnie z różnymi potrzebami, a następnie określić średnicę nominalną rurociągu i średnicę otworu gniazda zaworu.

8. Określić parametry geometryczne wybranego zaworu: długość konstrukcyjną, kształt i rozmiar połączenia kołnierzowego, wymiar wysokości zaworu po otwarciu i zamknięciu, wielkość i liczbę otworów na śruby łączące, całkowity rozmiar obrysu zaworu itp.

9. Wykorzystaj istniejące informacje: katalogi produktów zaworów, próbki produktów zaworów itp., aby wybrać odpowiednie produkty zaworów.

Podstawa doboru zaworu:

1. Przeznaczenie, warunki pracy i sposoby sterowania pracą wybranego zaworu.

2. Charakter czynnika roboczego: ciśnienie robocze, temperatura robocza, właściwości korozyjne, czy zawiera cząstki stałe, czy medium jest toksyczne, czy jest medium palne czy wybuchowe, lepkość medium itp.

3. Wymagania dotyczące właściwości cieczy zaworowej: opory przepływu, wydajność tłoczenia, charakterystyki przepływu, stopień uszczelnienia itp.

4. Wymagania dotyczące wymiarów montażowych i wymiarów zewnętrznych: średnica nominalna, przyłącze do rurociągu i wymiary przyłącza, wymiary zewnętrzne lub ograniczenia wagowe itp.

5. Dodatkowe wymagania dotyczące niezawodności i żywotności wyrobów zaworowych oraz przeciwwybuchowości urządzeń elektrycznych. (Uwaga przy doborze parametrów: Jeżeli zawór ma być używany do celów regulacyjnych, należy określić następujące parametry dodatkowe: sposób działania, wymagania dotyczące maksymalnego i minimalnego przepływu, spadek ciśnienia dla przepływu normalnego, spadek ciśnienia w stanie zamkniętym, maksymalne i minimalne ciśnienie na wlocie zaworu.)

Zgodnie z powyższymi podstawami i etapami doboru zaworu, przy rozsądnym i prawidłowym wyborze zaworu należy szczegółowo poznać budowę wewnętrzną różnych typów zaworów, aby można było dokonać prawidłowego wyboru preferowanego zaworu. Ostatecznym sterowaniem rurociągu jest zawór. Części otwierające i zamykające zawór kontrolują tryb przepływu medium w rurociągu. Kształt kanału przepływowego zaworu sprawia, że ​​zawór ma określoną charakterystykę przepływu. Należy to wziąć pod uwagę przy wyborze najbardziej odpowiedniego zaworu dla systemu rurociągów.
