【Naklejki popularnonaukowe】 Klasyfikacja strukturalna i rodzaje produktów zaworów kulowych

Zawór odcinający, zwany także zaworem odcinającym, jest najczęściej stosowanym zaworem, który składa się głównie z korpusu zaworu, klapy zaworu, pokrywy zaworu i trzpienia zaworu. Korpus zaworu i pokrywa zaworu są częściami przenoszącymi ciśnienie, a trzask zaworu i trzpień zaworu są częściami wewnętrznymi. Zawór odcinający to zawór, w którym część zamykająca (tarcza) porusza się wzdłuż linii środkowej gniazda zaworu. Zgodnie z tą formą ruchu dysku zaworu, zmiana otworu gniazda zaworu jest proporcjonalna do skoku dysku zaworu.

Klasyfikacja konstrukcji zaworu kulowego

Zgodnie ze strukturą korpusu zaworu zawór kulowy dzieli się na typ kątowy, typ prosty i typ o przepływie bezpośrednim.

1. Płyn pod kątem prostym wystarczy tylko raz zmienić kierunek, aby spadek ciśnienia na tym zaworze był mniejszy niż w przypadku konwencjonalnego zaworu odcinającego. Korpus zaworu jest w większości kuty, co nadaje się do zaworów odcinających o mniejszych przelotach i wyższych ciśnieniach.

2. Najpowszechniejszą strukturą jest konstrukcja prosta. Kanały wlotowe i wylotowe medium są ustawione pod kątem 180° w tym samym kierunku, ale opór płynu jest największy.

3. W zaworze odcinającym o przepływie bezpośrednim lub w kształcie litery Y, kanał przepływowy korpusu zaworu i główny kanał przepływowy tworzą ukośną linię, opór płynu jest niewielki i jest on najczęściej stosowany do płynów zawierających cząstki stałe lub o dużej lepkości.

Kategoria produktu z zaworem kulowym

Według ciśnienia nominalnego: próżnia, niskie ciśnienie, średnie ciśnienie, wysokie ciśnienie, zawór bardzo wysokiego ciśnienia itp.;

Według temperatury roboczej: wysoka temperatura, średnia temperatura, normalna temperatura, niska temperatura, zawór o bardzo niskiej temperaturze itp.;

W zależności od trybu jazdy: zawór ręczny, zawór napędzany mechanicznie (elektromagnetyczne, pneumatyczne, hydrauliczne, elektryczne i różne zawory łączące), zawór automatyczny itp.;

Według materiału korpusu zaworu: żeliwo, miedź, staliwo, stal węglowa, tytan, zawory ze stali nierdzewnej itp.;

Według sektora zastosowań: zawory ogólnego przeznaczenia, zawory elektrowni, zawory morskie, zawory metalurgiczne, zawory rurociągów, zawory hydrauliczne itp.;

Zgodnie ze strukturą: typ prosty, typ kątowy, typ prądu stałego itp.;

Według formy połączenia: gwint wewnętrzny, gwint zewnętrzny, kołnierz, spawanie, obejma, obejma, tuleja itp.;

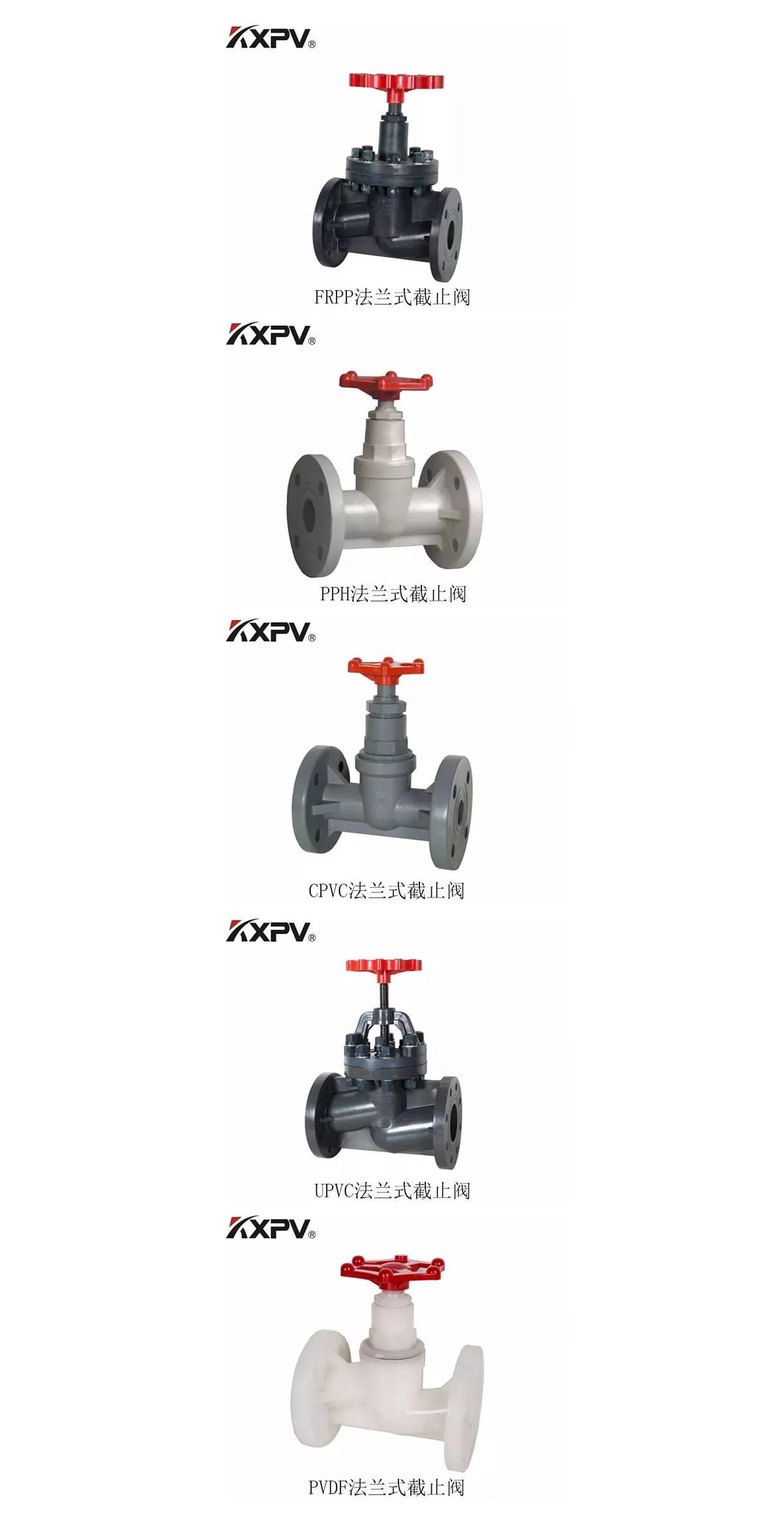

Produkty pokaż
