【Naklejki popularnonaukowe】 Zasada działania i zasada konstrukcji zaworu odcinającego

Części otwierające i zamykające zawór kulowy to dyski w kształcie korka z płaską lub stożkową powierzchnią na uszczelce. Tarcze poruszają się liniowo wzdłuż linii środkowej gniazda zaworu, umożliwiając otwieranie i zamykanie. Stosowane są głównie do odcięcia medium w rurociągu. , Prosta konstrukcja, łatwa instalacja, wygodna obsługa, płynne przejście, mały opór przepływu, prosta konstrukcja i tak dalej.

Zasada działania zaworu kulowego

A. Proces otwierania

1 W pozycji zamkniętej korpus zaworu dociskany jest do gniazda zaworu mechanicznym naciskiem trzpienia zaworu.

2 Gdy pokrętło zostanie obrócone w kierunku przeciwnym do ruchu wskazówek zegara, trzpień zaworu porusza się w przeciwnym kierunku, a płaszczyzna kątowa na dole powoduje oddzielenie kuli od gniazda zaworu.

3 Trzpień zaworu nadal się unosi i wchodzi w interakcję z kołkiem prowadzącym w spiralnym rowku trzonka zaworu, w wyniku czego kula zaczyna się obracać bez tarcia.

4 Do chwili osiągnięcia pozycji całkowicie otwartej trzpień zaworu podnosi się do pozycji granicznej, a kula obraca się do pozycji całkowicie otwartej.

B. Proces zamykania

1 Gdy jest zamknięty, obróć pokrętło w kierunku zgodnym z ruchem wskazówek zegara, trzpień zaworu zacznie się opuszczać, a kula opuści gniazdo zaworu i zacznie się obracać.

2 Kontynuuj obracanie pokrętła, na trzpień zaworu oddziałuje kołek prowadzący osadzony w górnym spiralnym rowku, tak że trzpień zaworu i zasuwa obracają się jednocześnie o 90°.

3 Kiedy zawór się zamyka, korpus zasuwy obrócił się o 90° bez kontaktu z gniazdem zaworu.

4 Podczas kilku ostatnich obrotów pokrętła płaszczyzna kątowa u dołu trzpienia zaworu mechanicznie klinuje i dociska kulę, powodując jej ścisłe dociśnięcie do gniazda zaworu w celu uzyskania całkowitego uszczelnienia.

Zasada budowy zaworu kulowego

Zawór odcinający to zawór, którego część zamykająca (tarcza) porusza się wzdłuż linii środkowej gniazda zaworu. Zgodnie z tą formą ruchu dysku zaworu, zmiana otworu gniazda zaworu jest proporcjonalna do skoku dysku zaworu. Ponieważ skok otwierania lub zamykania trzpienia zaworu tego typu zaworu jest stosunkowo krótki i ma bardzo niezawodną funkcję odcięcia, a także ponieważ zmiana otworu gniazda zaworu jest wprost proporcjonalna do skoku grzybka zaworu, jest on bardzo odpowiedni do regulacji przepływu. Dlatego ten typ zaworu doskonale nadaje się do stosowania jako zawór odcinający lub regulacyjny i dławiący.

1. Podczas otwierania i zamykania nie ma tarcia. Funkcja ta całkowicie rozwiązuje problem tradycyjnych zaworów wpływających na uszczelnienie na skutek wzajemnego tarcia pomiędzy powierzchniami uszczelniającymi.

2. Konstrukcja montowana od góry. Zawory zainstalowane na rurociągu można bezpośrednio sprawdzić i naprawić online, co może skutecznie ograniczyć przestoje urządzeń i obniżyć koszty.

3. Konstrukcja z pojedynczym gniazdem zaworu. Eliminuje problem polegający na tym, że medium we wnęce zaworu wpływa na bezpieczeństwo użytkowania w wyniku nieprawidłowego wzrostu ciśnienia.

4. Konstrukcja o niskim momencie obrotowym. Trzpień zaworu o specjalnej konstrukcji można łatwo otwierać i zamykać za pomocą jedynie małego uchwytu.

5. Struktura uszczelniająca w kształcie klina. Zawór opiera się na sile mechanicznej zapewnianej przez trzpień zaworu, która dociska klin kulowy do gniazda zaworu w celu uszczelnienia, tak że zmiana ciśnienia w rurociągu nie wpływa na skuteczność uszczelniania zaworu, a skuteczność uszczelnienia jest niezawodnie gwarantowana w różnych warunkach pracy.

6. Samoczyszcząca struktura powierzchni uszczelniającej. Kiedy kula odchyla się od gniazda zaworu, ciecz w rurociągu przepływa równomiernie przez powierzchnię uszczelniającą kulę pod kątem 360°, co nie tylko eliminuje miejscowe mycie gniazda zaworu przez płyn o dużej prędkości, ale także zmywa nagromadzenie na powierzchni uszczelniającej, aby osiągnąć cel samooczyszczania.

7. Trzpień zaworu do otwierania i zamykania zaworu o średnicy poniżej DN50 jest wykonany w całości z tworzywa sztucznego, a powyżej DN65 ze stali pokrytej tworzywem sztucznym, a wszystkie części przepływowe są wykonane z tworzywa sztucznego o wysokich właściwościach antykorozyjnych.

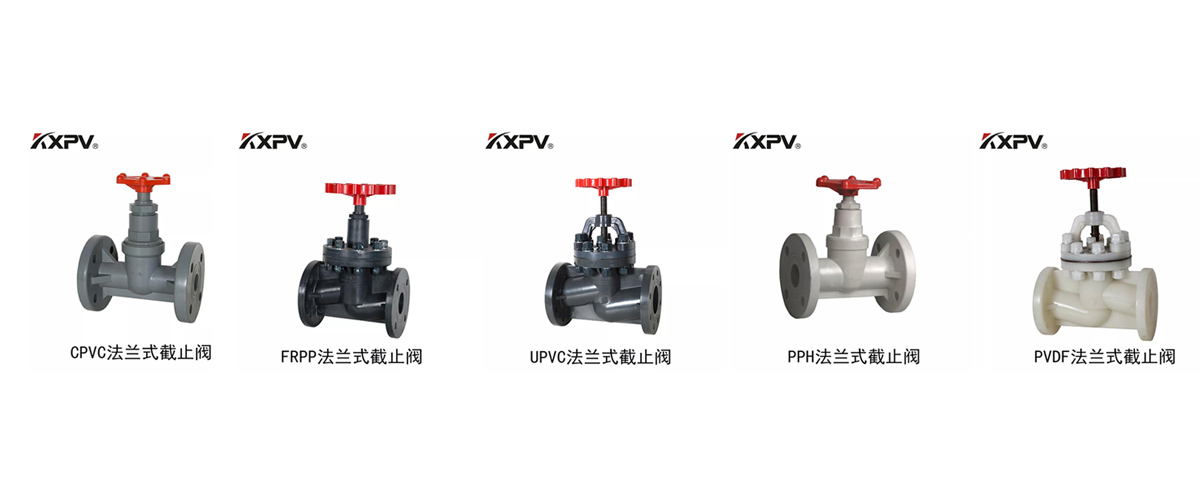

8. Materiał to tworzywo sztuczne odporne na korozję (FRPP, CPVC, UPVC, PPH, PVDF)
