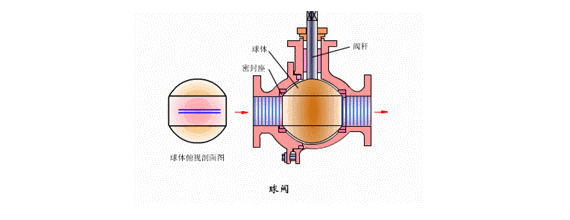

[Naklejki naukowe] Demonstracja zasady działania i konstrukcji zaworu kulowego

The Część otwierającą i zamykającą zaworu kulowego stanowi kula napędzana przez trzpień zaworu i obracająca się o 90° wokół osi zaworu kulowego w celu otwarcia lub zamknięcia. Można go również używać do regulacji i kontroli płynu. Stosowany jest głównie do cięcia, rozprowadzania i zmiany kierunku przepływu medium w rurociągu. Ma dobre właściwości uszczelniające, wygodną obsługę, szybkie otwieranie i zamykanie, prostą konstrukcję, małą objętość, niski opór, lekkość itp. Cechy.

1. Przesuń kulę w lewo przez trzpień zaworu, obróć ją o 90 stopni i otwórz całość.
2. Przesuń kulę w prawo przez trzpień zaworu, obróć ją o 90 stopni i zamknij całość.

Zasada budowy zaworu kulowego

1. Zawór kulowy składa się z korpusu zaworu, trzpienia zaworu, gniazda uszczelniającego i kuli.
2. Rdzeń kulowy zaworu kulowego jest okrągły, a otwarcie kuli można regulować za pomocą sygnałów analogowych, aby uzyskać precyzyjną regulację.
3. Przyjęcie gumowej uszczelki, niezawodne uszczelnienie.
4. Odporność na wysoką temperaturę, zakres odporności na temperaturę różnych materiałów zaworu jest inny, a maksymalna odporność na temperaturę może osiągnąć 150°.
5. Konstrukcja jest prosta, uszczelkę można swobodnie zdemontować, a materiał uszczelniający można wymienić, co jest wygodne w użyciu.
6. Długa żywotność, w normalnych warunkach pracy, praca wieloczęstotliwościowa, brak konieczności wymiany uszczelek, można wykonać 100 000 operacji w sposób ciągły.
7. Ponieważ zawór kulowy ma właściwość wycierania podczas procesu otwierania i zamykania, może być stosowany w ośrodku z zawieszonymi cząstkami stałymi.
8. Struktura o pełnej średnicy, mały opór płynu, duży przepływ i brak utraty przepływu.
9. Szybka prędkość otwierania i zamykania, do otwierania i zamykania wymagany jest tylko obrót o 90 stopni, a najszybszy czas otwierania to 1 sekunda.

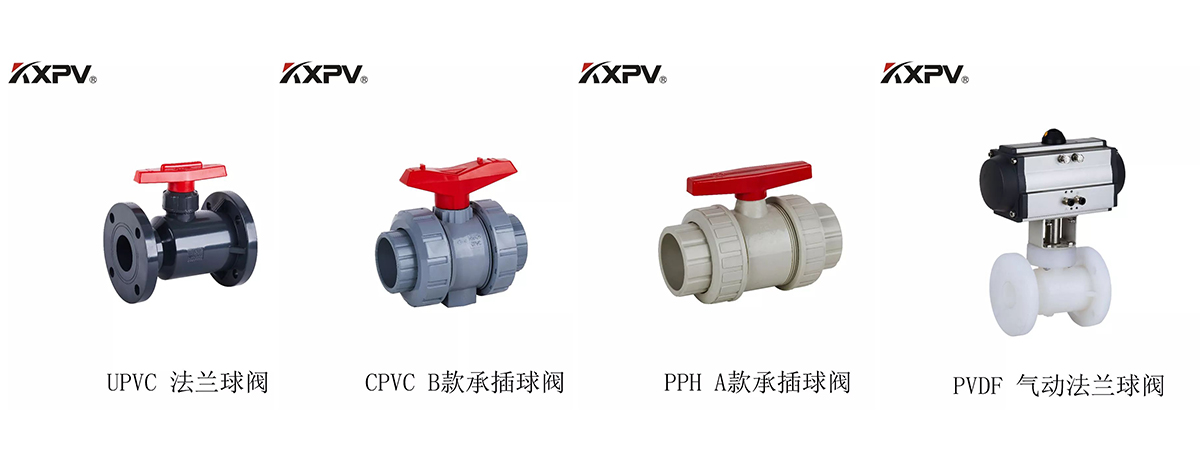

Produkty pokaż
