Zawór zwrotny odnosi się do zaworu, którego części otwierające i zamykające są okrągłymi tarczami i opierają się na własnym ciężarze i średnim ciśnieniu, aby wygenerować działania blokujące przepływ wsteczny medium. Jest to zawór automatyczny, zwany również zaworem zwrotnym, zaworem jednokierunkowym, zaworem zwrotnym lub zaworem odcinającym.

Zasada działania zaworu zwrotnego

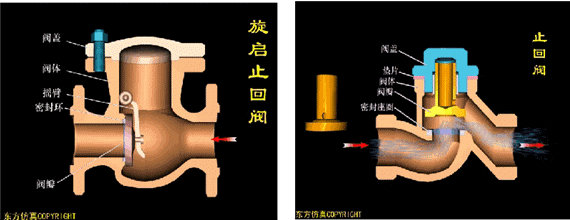

Zawory zwrotne można podzielić na zawory zwrotne wahadłowe (obracające się zgodnie ze środkiem ciężkości) i zawory zwrotne podnoszące (poruszające się wzdłuż osi). Zawór zwrotny podnoszenia ma podobną konstrukcję do zaworu odcinającego, ale brakuje mu trzpienia zaworu napędzającego tarczę. Medium wpływa od strony wlotowej (strona dolna) i wypływa od strony wylotowej (strona górna). Gdy ciśnienie wlotowe jest większe niż suma ciężaru dysku i jego oporów przepływu, zawór zostaje otwarty. Przeciwnie, zawór jest zamknięty, gdy medium przepływa z powrotem. Zawór zwrotny wahadłowy ma nachyloną tarczę, która może obracać się wokół osi, a zasada działania jest podobna do zasady działania zaworu zwrotnego podnośnikowego. Zawór zwrotny jest często używany jako zawór dolny urządzenia pompującego, aby zapobiec cofaniu się wody. Podobnie jak w przypadku zaworu odcinającego, przepływ płynu przez zawór zwrotny jest również wąski, więc spadek ciśnienia na zaworze zwrotnym jest większy niż w przypadku zaworu zwrotnego, a natężenie przepływu zaworu zwrotnego jest ograniczone. Rzadko. Połączenie zaworu zwrotnego i zaworu odcinającego może odgrywać rolę izolacji bezpieczeństwa. Wadą jest duży opór i słaba skuteczność uszczelniania w stanie zamkniętym.

Rozwiązywanie problemów z zaworem zwrotnym

Uszkodzony dysk

Przyczyną pęknięcia dysku jest

Ciśnienie czynnika przed i za zaworem zwrotnym jest bliskie równowagi i wzajemnie się „huśtają”. Tarcza zaworu często uderza w gniazdo zaworu, a tarcza wykonana z niektórych kruchych materiałów (takich jak żeliwo, mosiądz itp.) ulega uszkodzeniu.

Metodą zapobiegawczą jest zastosowanie zaworu zwrotnego, którego tarcza jest wykonana z elastycznego materiału.

Średni przepływ zwrotny

Przyczyny cofania się medium są następujące

①Powierzchnia uszczelniająca jest uszkodzona; ②Włóż zanieczyszczenia.

Naprawa powierzchni uszczelniającej i czyszczenie zanieczyszczeń mogą zapobiec przepływowi wstecznemu.
