[Naklejki popularnonaukowe] Instrukcje i kroki instalacji przepustnicy typu opłatkowego

Przepustnica typu waflowego jest jednym z najpowszechniejszych typów zaworów w rurociągach przemysłowych. Sam zawór motylkowy typu waflowego ma stosunkowo niewielką konstrukcję. Wystarczy umieścić przepustnicę na środku kołnierza na obu końcach rurociągu i użyć śrub z podwójnym łbem, aby przejść przez kołnierz rurociągu. Zaciśniętą przepustnicę można zablokować, aby kontrolować płynne medium w rurociągu. Przepustnica typu Wafer szczególnie nadaje się do miejsc o wąskiej przestrzeni lub małych odległościach między rurociągami. Gdy przepustnica znajduje się w pozycji całkowicie otwartej, grubość klapki zaworu stanowi jedyny opór podczas przepływu medium przez korpus zaworu, więc ciśnienie generowane przez zawór będzie bardzo małe, co zapewnia lepszą kontrolę przepływu.

Jeden.Opis przed montażem przepustnicy płytkowej

1. Przed rozpoczęciem montażu użyj sprayu powietrznego, aby usunąć ciała obce z rur i wyczyść wnętrze rur czystą wodą.
2. Dokładnie sprawdź, czy użycie zaworu jest zgodne z jego specyfikacją. (Średnia odporność na korozję, temperatura, ciśnienie)
3. Sprawdź kanał zaworu i powierzchnię uszczelniającą pod kątem zanieczyszczeń i usuń je na czas.
4. Można go zamontować pod dowolnym kątem rurociągu. Dla wygody konserwacji nie zaleca się instalowania go do góry nogami.
5. Podczas montażu przepustnicy należy zwrócić uwagę, aby powierzchnia kołnierza i guma uszczelniająca były wyśrodkowane, przekątne elementów złącznych były równomiernie dokręcone, a powierzchnia uszczelniająca musi być nienaruszona; w przypadku nierównomiernego dokręcenia elementów złącznych gumowe występy zaczepią o klapki zaworu lub o klapkę zaworu, powodując wyciek na trzpieniu zaworu.

Dwa. Etapy instalacji przepustnicy waflowej

Prawidłowa instalacja przepustnicy płytkowej zależy od stopnia uszczelnienia przepustnicy oraz tego, czy będzie ona przeciekać, czy nie, w tym od bezpieczeństwa w warunkach pracy, a użytkownik powinien zrozumieć proces instalacji.

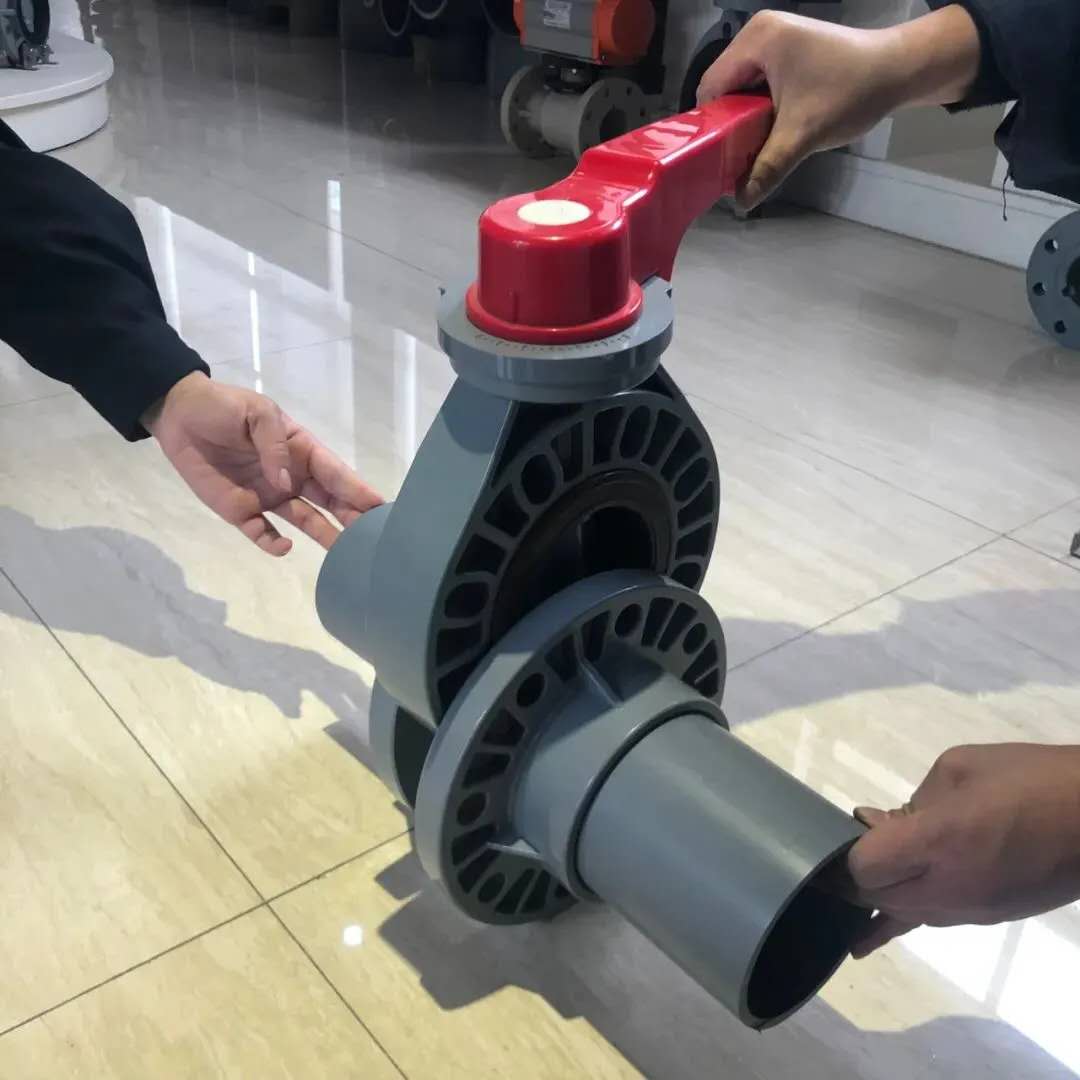

1. Jak pokazano na rysunku, włożyć przepustnicę w stanie zamkniętym na środek kołnierza rurociągu,

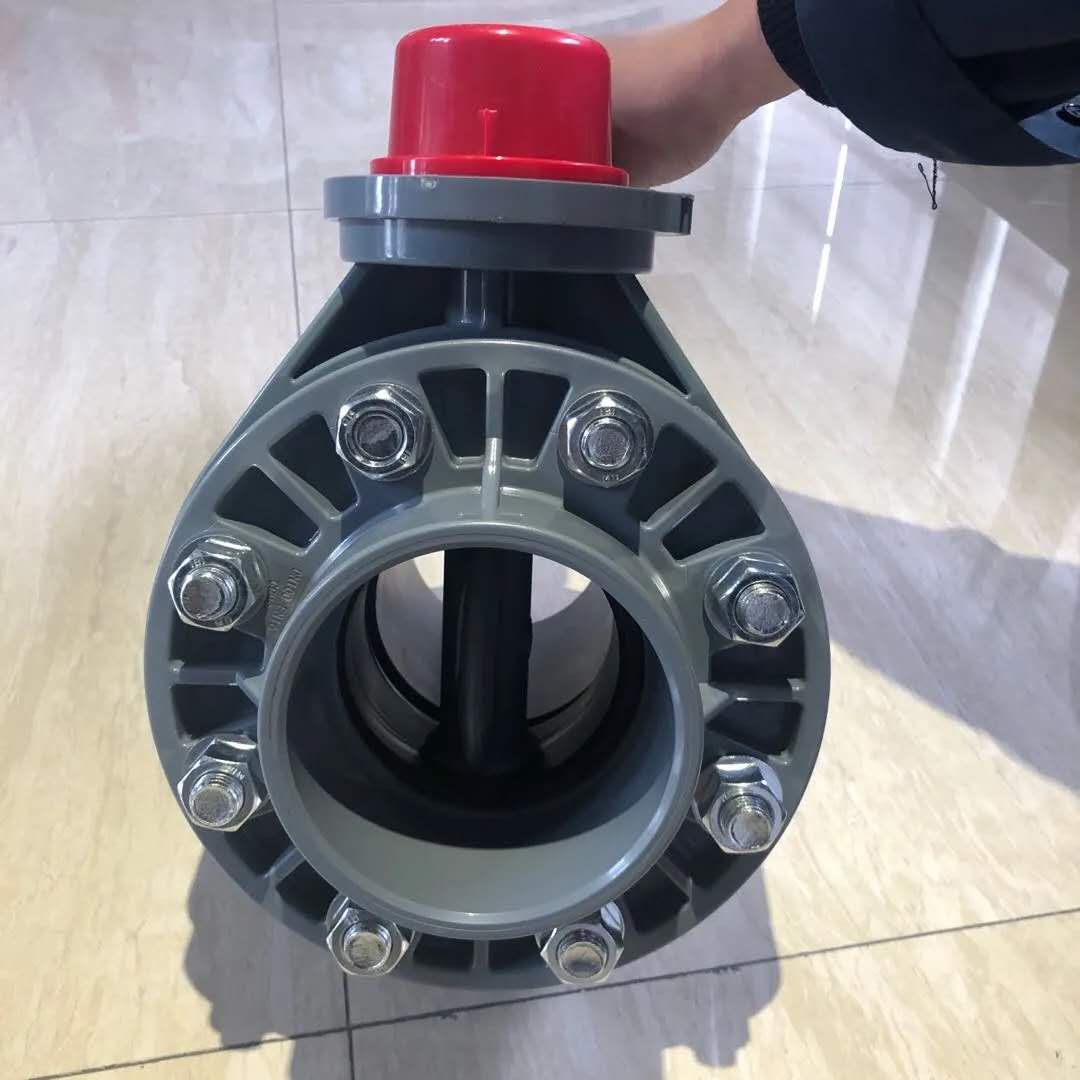

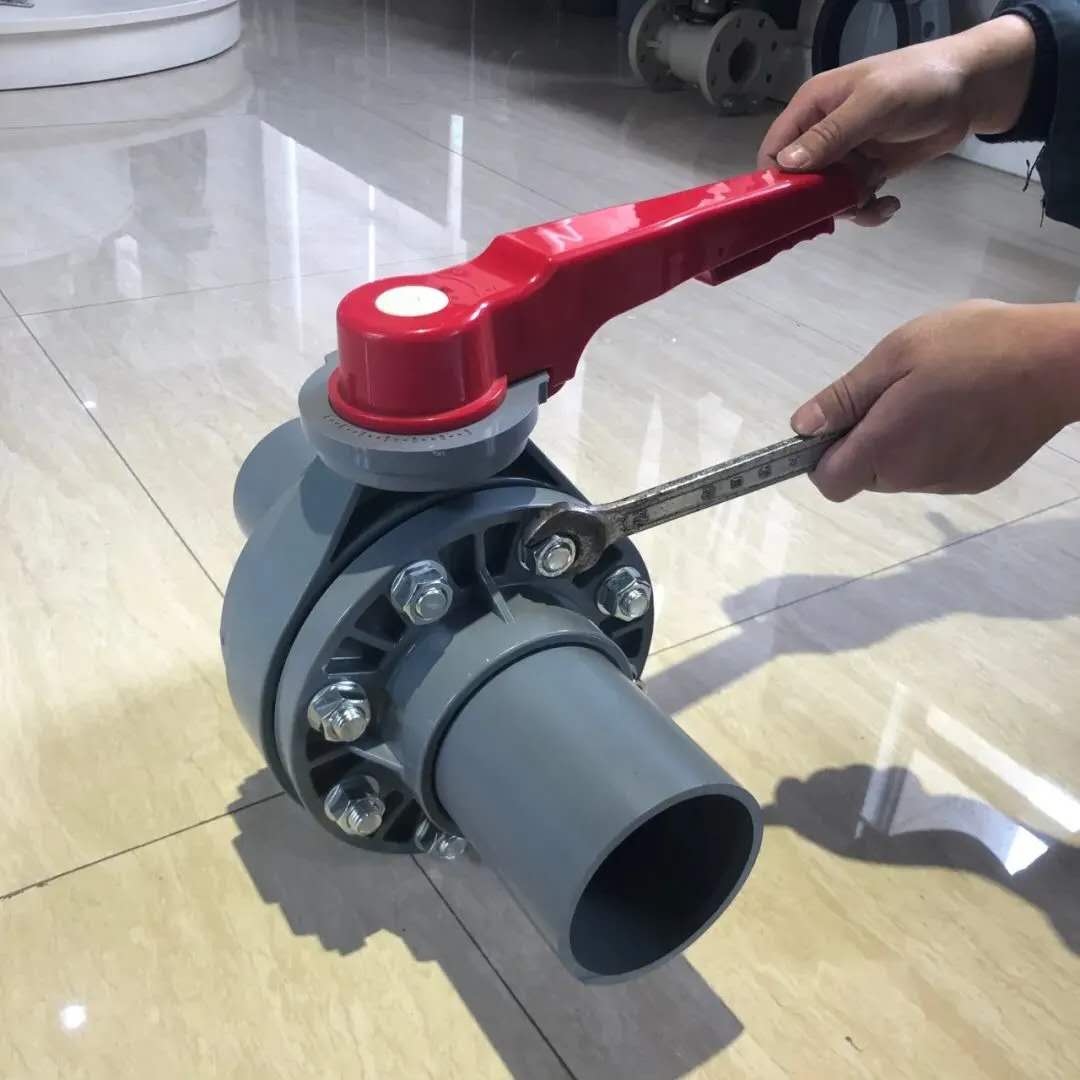

1. Wyrównaj zawór i kołnierz dwóch końców rurociągu przez podnośnik i zamontuj śruby dwustronne (zwróć uwagę, aby przekątne były równomiernie zablokowane),

1. Po zainstalowaniu zaworu należy go otworzyć i zamknąć. Skok 90° może przebiegać swobodnie bez stagnacji i potwierdza, że klapa zaworu nie dotyka wewnętrznej ściany rurociągu i nie można jej otworzyć pod kątem 90°,

Zawór motylkowy Kaixin Pipeline Technology Co., Ltd. charakteryzuje się wysoką odpornością na korozję, dobrym uszczelnieniem, krótką odległością montażową i pozwala zaoszczędzić miejsce na instalację. Poniżej specyfikacji DN200 (w tym DN200) można zastosować wyłączniki zewnętrzne takie jak klamki, przekładnie ślimakowe, siłowniki elektryczne i pneumatyczne. Powyżej DN200 klamki nie można używać do otwierania i zamykania ze względu na nadmierny moment obrotowy. Formę kołnierza można zastosować do wszystkich rodzajów połączeń kołnierzowych krajowych, amerykańskich i japońskich. Klienci mogą przyjść i złożyć zamówienie.
