[Popularne naklejki] 100 terminologii zaworów, wiesz?

Zawory to osprzęt liniowy używany do otwierania i zamykania linii, sterowania przepływem oraz regulowania i kontrolowania parametrów (temperatury, ciśnienia i przepływu) transportowanego medium.

Podstawowa terminologia
1. wydajność wytrzymałościowa

Właściwości wytrzymałościowe zaworu to zdolność zaworu do wytrzymywania ciśnienia medium. Zawory są produktami mechanicznymi wytrzymującymi ciśnienie wewnętrzne i dlatego muszą posiadać wystarczającą wytrzymałość i sztywność, aby zapewnić długotrwałe użytkowanie bez pęknięć i odkształceń.

2. skuteczność uszczelnienia

Skuteczność uszczelniania zaworu odnosi się do zdolności części uszczelniających zaworu do zapobiegania wyciekom medium. Jest to najważniejszy wskaźnik parametrów technicznych zaworu.

Zawór składa się z trzech części uszczelniających: styku powierzchni uszczelniającej części otwierającej i zamykającej z gniazdem zaworu; połączenie uszczelnienia z trzpieniem zaworu i dławnicą; połączenie pomiędzy korpusem zaworu a pokrywą zaworu. Nieszczelność w tym pierwszym miejscu nazywa się endoleak, co potocznie określa się mianem braku szczelności, co będzie miało wpływ na zdolność zaworu do odcięcia medium.

W przypadku zaworów odcinających nie jest dozwolony przeciek wewnętrzny. Dwa ostatnie nieszczelności nazywane są przeciekami zewnętrznymi, tzn. wyciek medium z zaworu na zewnątrz zaworu. Wyciek zewnętrzny może spowodować straty materialne, zanieczyszczenie środowiska, a w ciężkich przypadkach spowodować wypadki.

W przypadku mediów łatwopalnych, wybuchowych, toksycznych lub radioaktywnych nie jest dozwolony wyciek zewnętrzny, dlatego zawór musi charakteryzować się niezawodnym działaniem uszczelniającym.

3.przepływające media

Gdy medium przepływa przez zawór, powstaje strata ciśnienia (zarówno różnica ciśnień przed, jak i za zaworem), to znaczy zawór stawia pewien opór przepływowi medium, a medium zużywa określoną ilość energii, aby pokonać opór zaworu.

Ze względu na oszczędność energii podczas projektowania i produkcji zaworów konieczne jest maksymalne zmniejszenie oporu zaworu względem przepływającego medium.

4. Siła otwierania i zamykania oraz moment otwierania i zamykania

Siła otwierania i zamykania oraz moment otwierania i zamykania odnoszą się do siły lub momentu, który musi zostać przyłożony, gdy zawór jest otwierany lub zamykany.

Podczas zamykania zaworu konieczne jest wytworzenie określonego ciśnienia uszczelniającego pomiędzy powierzchnią uszczelniającą członu otwierającego i zamykającego a gniazdem zaworu, a jednocześnie pokonanie ciśnienia pomiędzy trzpieniem zaworu a uszczelnieniem, pomiędzy gwintem trzpienia zaworu a nakrętką oraz na końcu trzpienia zaworu. Tarcie innych części ciernych musi zostać przyłożone przy określonej sile zamykania i momencie zamykającym. Podczas procesu otwierania i zamykania zmienia się wymagana siła otwierania i zamykania oraz moment otwierania i zamykania. Maksymalna wartość to końcowy moment lub otwarcie zamknięcia. Początkowa chwila. Projektując i wytwarzając zawory, pożądane jest zmniejszenie ich siły zamykania i momentu zamykania.

5. prędkość otwierania i zamykania

Prędkość otwierania i zamykania wyraża się czasem potrzebnym, aby zawór zakończył operację otwierania lub zamykania. Ogólnie rzecz biorąc, nie ma ścisłych wymagań dotyczących prędkości otwierania i zamykania zaworu, ale w niektórych warunkach pracy obowiązują specjalne wymagania dotyczące prędkości otwierania i zamykania. Jeśli niektóre wymagania są szybko otwierane lub zamykane, w razie wypadku niektóre wymagania muszą być powoli zamykane, aby zapobiec uderzeniom hydraulicznym itp. Należy to wziąć pod uwagę przy wyborze typu zaworu.

6.czułość ruchu i niezawodność

Odnosi się to do wrażliwości zaworu na odpowiednie zmiany parametrów medium. W przypadku zaworów z funkcjami regulacyjnymi, takimi jak przepustnice, reduktory ciśnienia, zawory regulacyjne itp., a także zaworów z funkcjami specjalnymi, takimi jak zawory bezpieczeństwa i syfony, ważnymi wskaźnikami parametrów technicznych są czułość funkcjonalna i niezawodność.

7.żywotność

Wskazuje trwałość zaworu, jest ważnym wskaźnikiem wydajności zaworu i ma duże znaczenie ekonomiczne. Zwykle wskazywany jest przez liczbę czasów otwarcia i zamknięcia, które mogą zagwarantować spełnienie wymagań dotyczących uszczelnienia, ale może być również wyrażony czasem użytkowania.

8.typ (typ)

Klasyfikacja zaworów ze względu na zastosowanie lub główne cechy konstrukcyjne

9.model (model)

Numeracja zaworu według typu, przekładni, rodzaju przyłącza, właściwości konstrukcyjnych, materiału powierzchni uszczelniającej gniazda i ciśnienia nominalnego.

10.rozmiar połączenia
(wymiary przyłącza)

Rozmiar złącza zaworu i rury

11.główne wymiary
(wymiary ogólne)

Wysokość otwarcia i zamknięcia zaworu, średnica pokrętła i rozmiar przyłącza.

12.rodzaj połączenia (rodzaj połączenia)

Różne sposoby podłączenia zaworu do rury lub maszyny (np. połączenie kołnierzowe / połączenie gwintowe / połączenie spawane itp.).

13.próba szczelności (próba szczelności)

Testy działania części otwierającej i zamykającej oraz pary uszczelek korpusu zaworu.

14, test uszczelnienia tylnego (test uszczelnienia tylnego)

Sprawdź skuteczność uszczelnienia pary trzpienia zaworu i uszczelki pokrywy.

15. Ciśnienie próbne uszczelnienia

Ciśnienie określone przez zawór podczas próby szczelności.

16.odpowiednie medium (odpowiednie medium)

Medium, do którego można zastosować zawór.

17. odpowiednia temperatura (odpowiednia temperatura)

Zakres temperatury medium, do którego zawór jest zastosowany.

18.powierzchnia uszczelniająca (powierzchnia uszczelniająca)

Człony otwierające i zamykające stykają się ściśle z gniazdem zaworu (korpusem zaworu) i służą jako uszczelniająca powierzchnia stykowa.

19.otwieranie i zamykanie części (tarcza)

Ogólny termin określający część służącą do odcięcia lub regulacji przepływu medium, taką jak zasuwa w zasuwie, klapa zaworu w przepustnicy i tym podobne.

20.pakowanie (pakowanie)

Załaduj dławnicę (lub dławnicę), aby zapobiec wyciekaniu medium z trzpienia zaworu.

21.miejsce pakowania (siedzenie pakowania)

Część podtrzymująca opakowanie i utrzymująca szczelność opakowania.

22.dławik uszczelniający (dławik)

Część używana do ściskania uszczelnienia w celu uzyskania uszczelnienia.

23.wspornik (jarzmo)

Część służąca do podparcia nakrętki trzpienia i mechanizmu przekładni na pokrywie lub korpusie zaworu.

24.Rozmiar gniazda przyłączeniowego
(wymiar kanału łączącego)

Wymiary konstrukcyjne połączenia pomiędzy elementem otwierającym i zamykającym a zespołem trzpienia zaworu.

25.obszar przepływu (obszar przepływu)

Odnosi się do minimalnego pola przekroju poprzecznego pomiędzy końcem wlotowym zaworu a powierzchnią uszczelniającą gniazda (ale nie do obszaru „kurtyny”), stosowanego do obliczenia teoretycznego przemieszczenia bez żadnych efektów oporu.

26. średnica przepływu (średnica przepływu)

Odpowiada średnicy obszaru rynny.

27.charakterystyka przepływu (charakterystyka przepływu)

W stanie ustalonego przepływu, gdy ciśnienie wlotowe i inne parametry są stałe, ciśnienie wylotowe zaworu redukcyjnego jest funkcją natężenia przepływu.

28.Wyprowadzanie charakterystyk przepływu

W stanie przepływu ustalonego, gdy parametry takie jak ciśnienie wlotowe są stałe, zmiana ciśnienia wylotowego spowodowana jest zmianą natężenia przepływu zaworu redukcyjnego.

29.zawór ogólny (zawór ogólny)

Zawory powszechnie stosowane w rurociągach w różnych przedsiębiorstwach przemysłowych.

30.zawór automatyczny (zawór samoczynnego działania)

Zawór działający samodzielnie w zależności od możliwości medium (ciecz, powietrze, para itp.).

31. Zawór uruchomiony

Zawory sterowane ciśnieniem ręcznym, elektrycznym, hydraulicznym lub pneumatycznym.

32.uderzenie koła ręcznego
(pokrętło udarowe)

Konstrukcja pokrętła, która wykorzystuje siłę uderzenia w celu odciążenia sił roboczych zaworu.

33.przekładnia ślimakowa (siłownik ślimakowy)

Urządzenie otwierające, zamykające lub regulujące zawór z mechanizmem przekładni ślimakowej.

34. urządzenie pneumatyczne (siłownik pneumatyczny)

Użyj ciśnienia pneumatycznego, aby otworzyć lub zamknąć lub wyregulować napęd zaworu.

35.urządzenie hydrauliczne (siłownik hydrauliczny)

Użyj ciśnienia hydraulicznego, aby otworzyć lub zamknąć lub wyregulować napęd zaworu.

36. Wydajność gorącego kondensatu (Wydajność gorącego kondensatu)

Maksymalna ilość kondensatu, jaką można odprowadzić z odwadniacza przy danej różnicy ciśnień i temperatury

37. Utrata pary (utrata pary)

Ilość świeżej pary wydobywającej się z odwadniacza w jednostce czasu.

Termin określający zawór
1. Zawór

Całkowita liczba wyrobów mechanicznych z ruchomymi mechanizmami służącymi do kontroli przepływu mediów w rurze.

2. zasuwa

Człon otwierający i zamykający (brama) napędzany jest przez trzpień zaworu, a zawór jest podnoszony i przesuwany wzdłuż gniazda zaworu (powierzchni uszczelniającej).

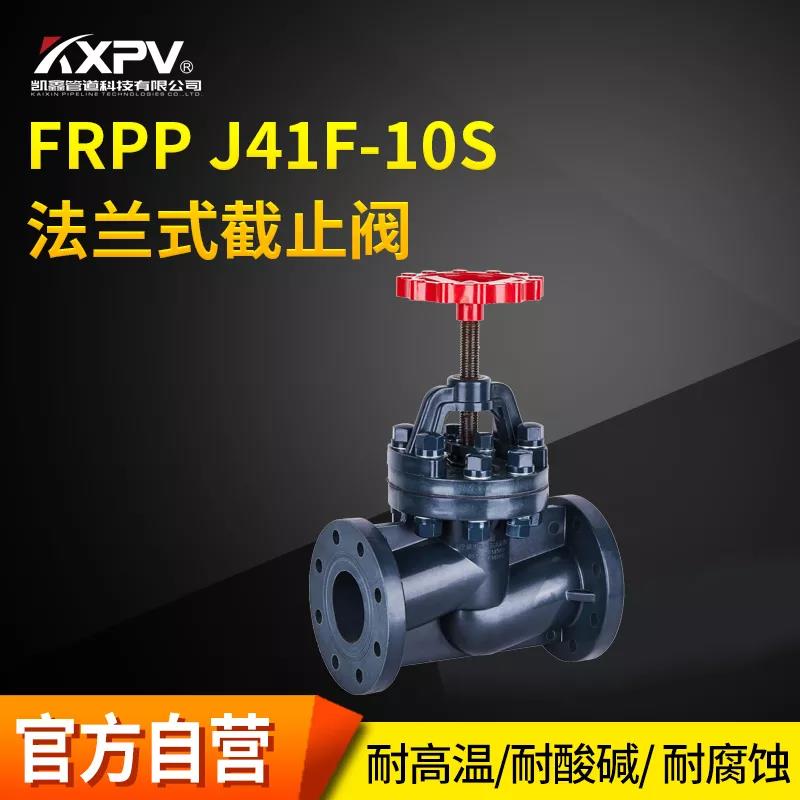

3. Zawór kulowy, zawór odcinający

Typ otwierająco-zamykający (zawór) to zawór napędzany przez trzpień zaworu i poruszający się w górę i w dół wzdłuż osi gniazda zaworu (powierzchni uszczelniającej).

4. Zawór dławiący

Pole przekroju poprzecznego kanału jest zmieniane przez element otwierający i zamykający (zawór) w celu regulacji natężenia przepływu i ciśnienia zaworu.

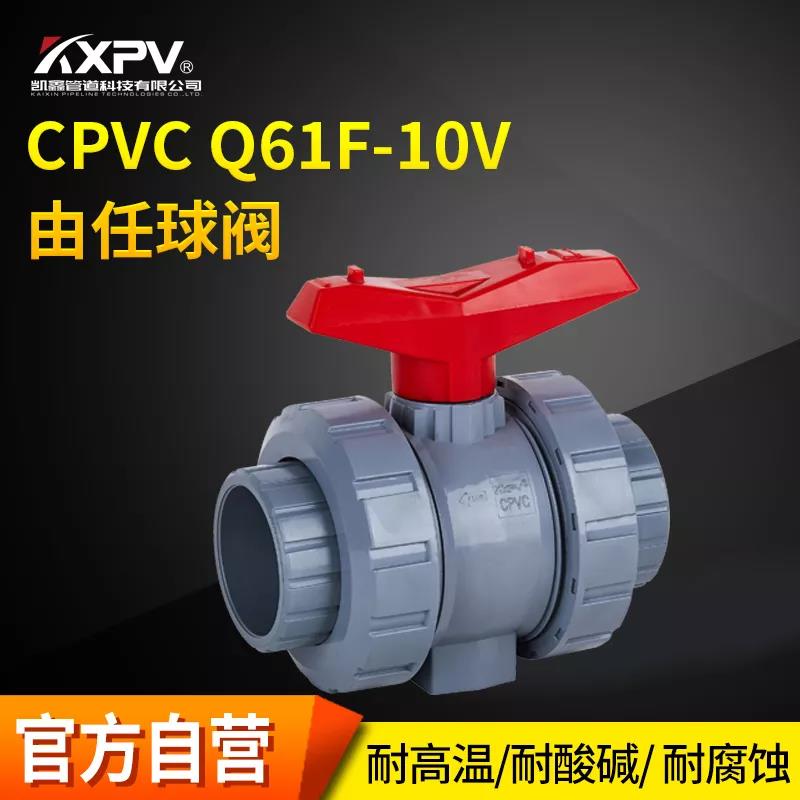

5. Zawór kulowy

Zawór, który otwiera się i zamyka (kula) po krzywiźnie prostopadłej do przejścia.

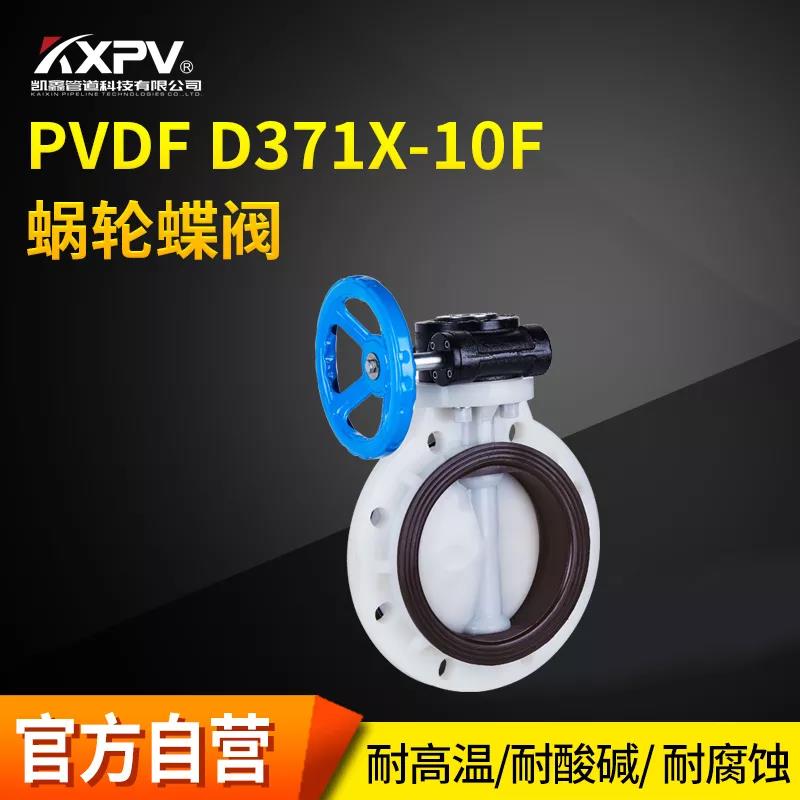

6. Zawór motylkowy

Zawór otwarty-zamknięty (motylkowy), który obraca się wokół stałej osi.

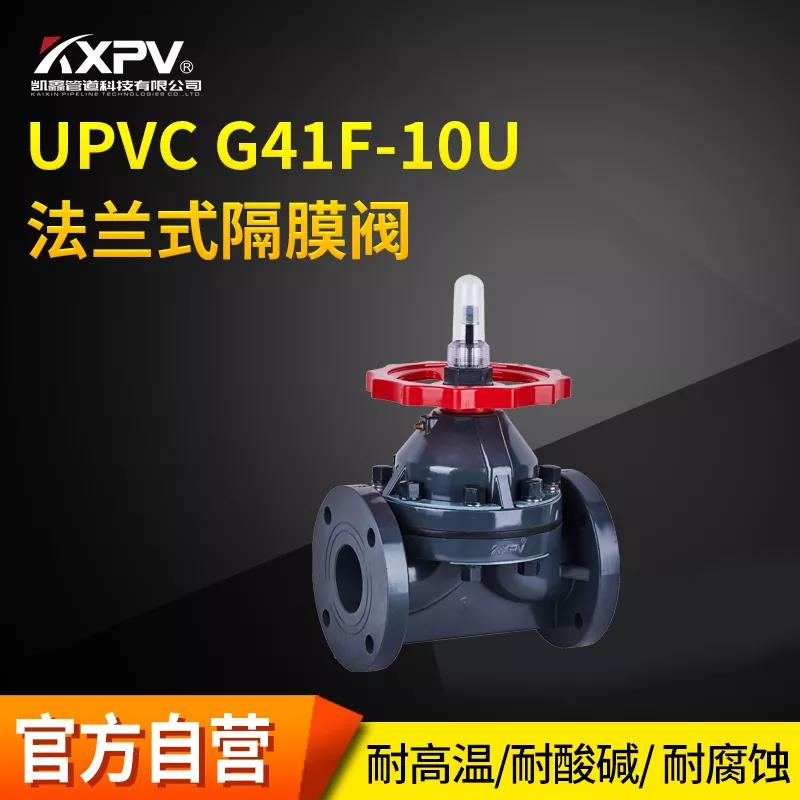

7. Zawór membranowy

Zawór typu otwórz-zamknij (membrana) to zawór napędzany trzpieniem zaworu, poruszający się w górę i w dół wzdłuż osi trzpienia zaworu i oddzielający mechanizm działania od medium.

8. Zawór grzybkowy (kurek)

Zawór, który otwiera się i zamyka (korek) wokół własnej osi.

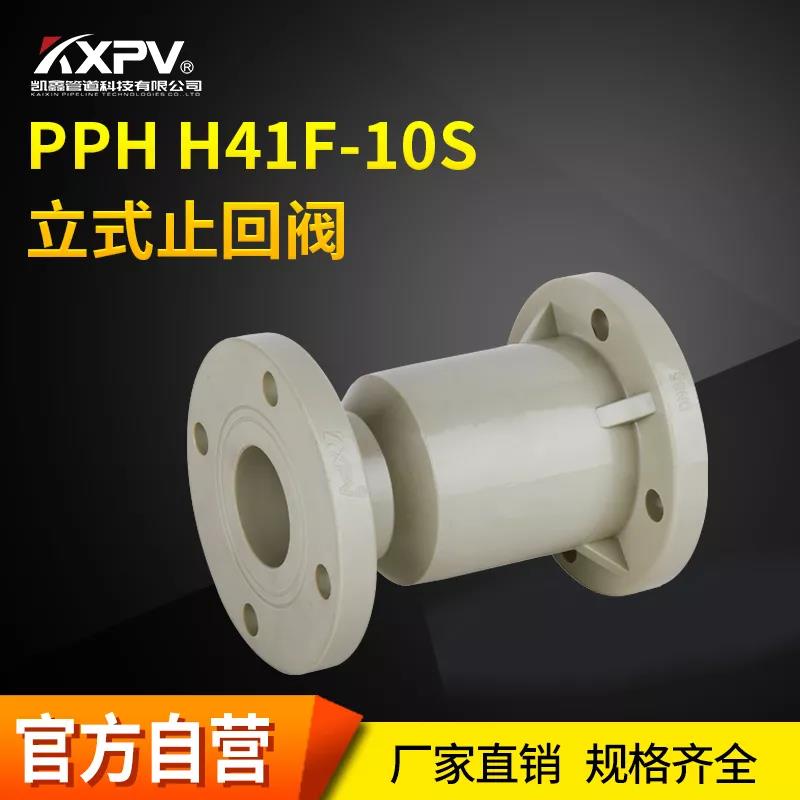

9. zawór zwrotny, zawór zwrotny

Otwarty-zamknięty (zawór) Zawór automatycznie blokujący przepływ medium przy pomocy średniej siły.

10. Zawór bezpieczeństwa, zawór nadmiarowy

Typ otwórz-zamknij (zawór) Automatycznie otwiera upust, gdy ciśnienie medium w rurociągu lub wyposażeniu maszyny przekroczy określoną wartość; zawór, który automatycznie zamyka się, gdy ciśnienie jest niższe od określonej wartości i chroni rurociąg lub maszynę.

11. Zawór redukcyjny ciśnienia

Poprzez dławienie członu otwierającego i zamykającego (zaworu) następuje obniżenie ciśnienia czynnika, a ciśnienie zaworu utrzymuje się automatycznie w określonym zakresie poprzez bezpośrednie działanie ciśnienia za zaworem.

12. Odwadniacz

Zawór, który automatycznie odprowadza kondensat i zapobiega jego wyciekaniu.

13. Zawory spustowe

Zawory do opróżniania kotłów, zbiorników ciśnieniowych i innego sprzętu.

14. Zawór niskiego ciśnienia

Różne zawory o ciśnieniu nominalnym PN ≤ 1,6 MPa.

15. Zawór średniego ciśnienia

Ciśnienie nominalne to różne zawory o PN ≥ 2,0 ~ PN < 10,0 MPa.

16. Zawór wysokiego ciśnienia

Różne zawory o ciśnieniu nominalnym PN ≥ 10,0 MPa.

17. Zawór super wysokiego ciśnienia

Różne zawory o ciśnieniu nominalnym PN ≥ 100,0 MPa.

18. Zawór wysokotemperaturowy

Do różnych zaworów z temperaturami mediów >450°C.

19. Zawór ujemny

Do różnych zaworów o temperaturze medium -40°C ~ -100°C.

20. zawór kriogeniczny
Do różnych zaworów z temperaturami mediów <-100°C.

Terminologia dotycząca konstrukcji zaworu
1. wymiar twarzą w twarz (wymiar twarzą w twarz)

Odległość między wlotową i wylotową powierzchnią końcową zaworu; lub odległość od końcowej powierzchni wlotowej do osi wylotowej.

2. Długość konstrukcji zaworu przelotowego
(typ zaworów przelotowych Wymiary zabudowy)

Na końcu przejścia korpusu zaworu odległość między dwiema płaszczyznami prostopadłymi do osi osi zaworu.

3. Długość konstrukcji zaworu kątowego
(zawory kątowe Wymiary czołowe, od końca do końca, od środka do czoła i od środka do końca)

Odległość między płaszczyzną prostopadłą do osi na jednym końcu kanału korpusu zaworu a drugą końcową osią korpusu zaworu.

4. Rodzaj konstrukcji

Główne cechy różnych typów zaworów pod względem budowy i geometrii.

5. typ drogi przelotowej

Osie wlotu i wylotu są zbieżne lub równoległe do siebie w postaci korpusu zaworu.

6. Typ kąta

Korpus zaworu jest tak ukształtowany, że osie wlotu i wylotu są do siebie prostopadłe.

7. typ y-kula, typ y, typ membrany

Kanał ma postać korpusu zaworu, w którym trzpień zaworu jest ustawiony pod kątem ostrym do osi kanału korpusu zaworu.

8. Typ trójdrożny

Kształt korpusu zaworu z trzema kierunkami przepływu.

9. Trójdrożny wzór T

Przejście wtyczki (lub kuli) ma ogólny wzór „T”.

10.Wzór w kształcie litery L, trójdrożny

Przejście wtyczki (lub kuli) ma ogólny wzór „L”.

11. Typ wagi

Forma konstrukcyjna, w której siła osiowa trzpienia zaworu jest równoważona przez średnie ciśnienie.

12. rodzaj dźwigni

Dźwignia służy do napędzania konstrukcji członu otwierającego i zamykającego.

13. typ normalnie otwarty (typ normalnie otwarty)

Gdy nie ma siły zewnętrznej, element otwierający i zamykający automatycznie ustawia się w pozycji otwartej.

14. typ normalnie zamknięty

Gdy nie ma siły zewnętrznej, człon otwierający i zamykający automatycznie ustawiają się w pozycji zamkniętej.

15.Typ płaszcza parowego

Różne zawory z konstrukcją płaszcza ogrzewanego parą.

16. typ uszczelnienia mieszkowego

Różne zawory o konstrukcji mieszkowej.

17. Zawór pełnego otwarcia

Zawór o tej samej średnicy wewnętrznej kanału przepływowego we wszystkich częściach zaworu i tej samej średnicy wewnętrznej rury nominalnej.

18. Zawór o zmniejszonym otwarciu

Zawór o zmniejszonej średnicy otworu przepływowego w zaworze.

19. Zawór o zmniejszonym prześwicie

Średnica otworu przepływowego w zaworze jest zmniejszona, a otwór zaworu w członie zamykającym zawór jest zaworem nieokrągłym.

20. Zawór jednokierunkowy (zawór jednokierunkowy)

Zaprojektowany jako zawór uszczelniający tylko jeden kierunek przepływu medium.

21. Zawór dwukierunkowy

Zaprojektowany jako zawór uszczelniający oba kierunki przepływu mediów.

22. Dwugniazdowy zawór dwudrogowy
(podwójne, oba siedzenia dwukierunkowe, zawór)

Zawór ma dwa gniazda uszczelnienia, a każde gniazdo zaworu ma zawór, który może uszczelnić oba kierunki przepływu czynnika.

23. Zawór jednokierunkowy, dwukierunkowy z podwójnym gniazdem
(dwa gniazda, jedno gniazdo bezkierunkowe i jedno gniazdo dwukierunkowe, zawór)

Zawór z dwiema parami uszczelniającymi, w pozycji zamkniętej obie pary uszczelniające mogą być jednocześnie uszczelnione, korpus zaworu w komorze środkowej (pomiędzy dwiema parami uszczelniającymi) posiada interfejs do uwalniania ciśnienia medium. Reprezentuje symbol DBB.

24. tylne siedzenie, tylna twarz

Konstrukcja uszczelniająca zapobiegająca wyciekowi medium z dławnicy, gdy zawór jest całkowicie otwarty.

25. Uszczelka ciśnieniowa

Służy jako konstrukcja do automatycznego uszczelniania połączenia korpusu zaworu z pokrywą zaworu.

26. Wymiary główki trzpienia zaworu

Wymiary konstrukcyjne trzpienia zaworu do pokrętła, uchwytu lub innego mechanicznego złącza mocującego.

27. wymiar końcówki trzonka zaworu

Wymiary konstrukcyjne połączenia trzpienia zaworu z członem otwierającym i zamykającym.

28. wymiar kanału łączącego

Wymiary konstrukcyjne połączenia pomiędzy elementem otwierającym i zamykającym a zespołem trzpienia zaworu.

29. rodzaj połączenia

Różne sposoby podłączenia zaworu do rury lub maszyny (takie jak połączenia kołnierzowe, połączenia gwintowe, połączenia spawane itp.).
Terminologia dotycząca komponentów zaworu
1. Ciało

Bezpośrednio podłączony do rury (lub maszyny), tworząc część ścieżki przepływu medium.

2. Maska (maska, pokrywa, czapka, pokrywa)

Jest on połączony z korpusem zaworu i tworzy główną część komory ciśnieniowej wraz z korpusem zaworu (lub innymi częściami, takimi jak membrany).

3. Części otwierające i zamykające (tarcza)

Ogólny termin określający część służącą do odcięcia lub regulacji przepływu medium, taką jak zasuwa w zasuwie, klapa zaworu w przepustnicy i tym podobne.

4. Dysk (dysk)

Otwieranie i zamykanie części zaworów, takich jak zawory kulowe, przepustnice i zawory zwrotne.

5. siedzenie ciała (pierścień osadzania ciała, siedzenie barków, siedzenie dolne)

Część zamontowana na korpusie zaworu i tworząca parę uszczelniającą z członem otwierającym i zamykającym.

6. Powierzchnia uszczelniająca

Człony otwierające i zamykające stykają się ściśle z gniazdem zaworu (korpusem zaworu) i służą jako uszczelniająca powierzchnia stykowa.

7. Łodyga (łodyga, wierzchołek)

Siła otwierania i zamykania przenoszona jest na część główną na elemencie otwierającym i zamykającym.

8. nakrętka trzpienia (tuleja jarzma, nakrętka jarzma)

Część tworząca parę ruchową z gwintem trzpienia.

9. Wypychanie listu

Na pokrywie (lub korpusie zaworu) znajduje się uszczelka, która zapobiega wyciekaniu medium z trzpienia zaworu.

10. Dławnica

Wypełnij wypełniacz, aby zapobiec wyciekaniu mediów z łodygi.

11. dławik (dławik, kołnierz dławnicy, dławnica pne)

Część używana do ściskania uszczelnienia w celu uzyskania uszczelnienia.

12. uszczelnienie (uszczelnienie, pierścienie uszczelniające)

Załaduj dławnicę (lub dławnicę), aby zapobiec wyciekaniu materiału na trzpieniu podwójnego zaworu medium.

13. gniazdo uszczelnienia, podkładka uszczelnienia

Część podtrzymująca opakowanie i utrzymująca szczelność opakowania.

14. wspornik (jarzmo)

Część służąca do podparcia nakrętki trzpienia i mechanizmu przekładni na pokrywie lub korpusie zaworu.

15. Pokrętło udarowe
(pokrętło udarowe, koło zamachowe udarowe koło zamachowe udarowe, koło ręczne udarowe)

Konstrukcja pokrętła, która wykorzystuje siłę uderzenia w celu odciążenia sił roboczych zaworu.
