【Pasta naukowa】 Zasada działania zaworu kulowego i zasada konstrukcyjna Demonstracja 3D

Człon otwierający i zamykający zaworu kulowego to kula napędzana przez trzpień zaworu i obracana o 90° wokół osi zaworu kulowego w celu otwarcia lub zamknięcia. Można go również stosować do regulacji i kontroli płynów. Stosowany jest głównie do cięcia, rozprowadzania i zmiany kierunku przepływu medium w rurociągu. Ma dobre właściwości uszczelniające, wygodną obsługę, szybkie otwieranie i zamykanie, prostą konstrukcję, małą objętość, niski opór i niewielką wagę. Cechy.

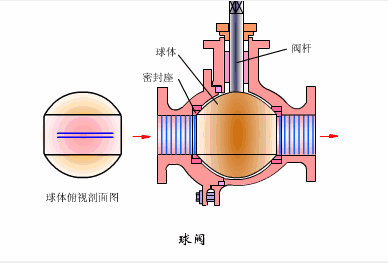

1. Przesuń kulę w lewo przez trzpień zaworu, obróć o 90 stopni, wszystkie otwarte

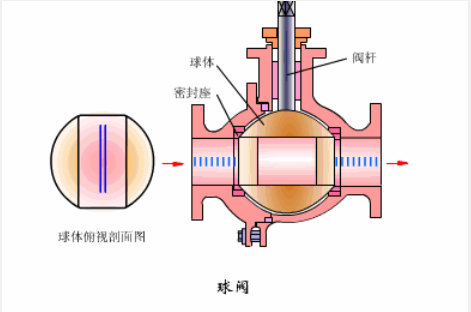

2. Przesuń kulę w prawo przez trzpień zaworu, obróć o 90 stopni, wszystko zamknięte

Zasada konstrukcji zaworu kulowego

1. Zawór kulowy składa się z korpusu zaworu, trzpienia zaworu, gniazda uszczelniającego i kuli.
2. Rdzeń kulowy zaworu kulowego jest okrągły, a sferyczny otwór można regulować za pomocą sygnału analogowego, aby uzyskać precyzyjną regulację.
3, zastosowanie uszczelek gumowych, niezawodne uszczelnienie.
4, odporność na wysoką temperaturę, inny zakres temperatur różnych materiałów zaworu, najwyższa temperatura może wytrzymać 150 °.
5, konstrukcja jest prosta, można ją łatwo zdemontować, wymienić materiał uszczelniający, jest łatwa w użyciu.
6, długa żywotność, w normalnych warunkach pracy, praca wieloczęstotliwościowa, brak konieczności wymiany uszczelki, może być 100 000 razy ciągłego działania.
7. Ponieważ zawór kulowy ma właściwości wycierające podczas procesu otwierania i zamykania, może być stosowany w ośrodku z zawieszonymi cząstkami stałymi.
8, struktura pełnościeżkowa, mały opór płynu, duży przepływ, przepływ nie jest tracony.
9, prędkość otwierania i zamykania jest szybka, otwieraj i zamykaj tylko 90 stopni obrotu, najszybszy czas otwierania 1 sekundy.
