Charakterystyka i podstawy doboru różnych urządzeń napędowych zaworów

Zgodnie z trybem ruchu mechanizmu napędowego, urządzenie napędowe zaworu dzieli się na dwa typy: przesuw liniowy i przesuw kątowy.

Zgodnie ze strukturą napędową urządzenie napędzające zawór dzieli się na:

Tryb napędu zaworu

Ręczny napęd ręczny typu z kołem ręcznym (z redukcją poprzez bieg pośredni)

Typ dźwigni sprężynowej Napęd elektryczny Typ elektromagnetyczny Typ silnika elektrycznego Napęd pneumatyczny

1. Membrana

2. Typ cylindra

①Typ cylindra tłokowego ②Typ zębatki tłokowej ③Typ korbowodu tłoka ④Typ widelca tłoka ⑤Typ śruby tłoka

3. Typ ostrza

4. Typ silnika powietrznego

5. Połączona folia i grzechotka

Typ siłownika hydraulicznego napędu hydraulicznego Typ silnika hydraulicznego Napęd podnośnika Podnośnik elektrohydrauliczny

Cechy różnych urządzeń napędowych zaworów

Zalety urządzeń elektrycznych

1. Silne zastosowanie, na które nie ma wpływu temperatura otoczenia

2. Szeroki zakres wyjściowego momentu obrotowego

3. Wygodne sterowanie, można swobodnie wykorzystywać różne sygnały, takie jak DC, AC, krótkofalowe, impulsowe itp., odpowiednie do pracy, takiej jak wzmocnienie, pamięć, ocena logiczna i obliczenia

4. Można osiągnąć ultraminiaturyzację

5. Z mechanicznym samoblokowaniem

6. Łatwy w instalacji

7. Wygodna konserwacja

Wady urządzeń elektrycznych

1. Złożona struktura

2. Wydajność mechaniczna jest niska, zazwyczaj tylko 25% ~ 60%

3. Prędkość wyjściowa nie może być ani za niska, ani za wysoka

4. Wrażliwy na zmiany napięcia i częstotliwości zasilania

Zalety urządzenia hydraulicznego

1. Struktura jest prosta, zwarta i mała

2. Duża wydajność

3. Łatwe uzyskanie niskiej lub dużej prędkości, z możliwością płynnej zmiany prędkości

4. Można sterować zdalnie

5. Wysoka wydajność dzięki lepkości oleju hydraulicznego, właściwościom samosmarującym i właściwościom antykorozyjnym

Wady urządzenia hydraulicznego

1. Zmiany lepkości oleju spowodowane zmianami temperatury oleju

2. Elementy hydrauliczne i rurociągi łatwo ulegają wyciekom

3. Zarządzanie towarzyszące, niewygodna konserwacja

4. Nie nadaje się do różnych operacji na sygnałach

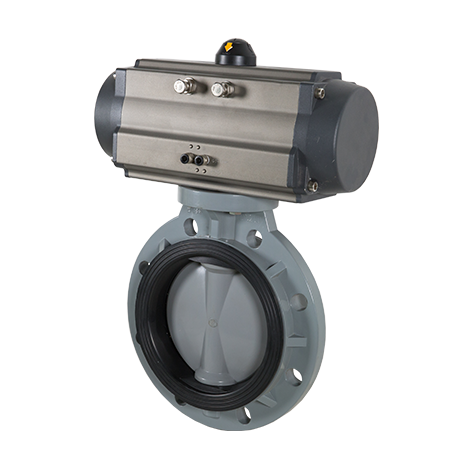

Zalety urządzenia pneumatycznego

1. Prosta konstrukcja

2. Łatwy dostęp do źródła gazu

3. Można uzyskać wyższą prędkość przełączania

4. Można zainstalować regulator prędkości, aby dostosować prędkość przełączania zgodnie z wymaganiami

5. Gaz jest wysoce ściśliwy i elastyczny po zamknięciu

Wady urządzenia pneumatycznego

1. W porównaniu z urządzeniem hydraulicznym konstrukcja jest większa i nie nadaje się do zaworu o dużej średnicy i wysokim ciśnieniu.

2. Ze względu na ściśliwość gazu, nie jest łatwo utrzymać jednolitą prędkość

Podstawą doboru trybu sterowania zaworem jest:

Forma, specyfikacja i konstrukcja zaworu.

Moment otwarcia i zamknięcia zaworu (ciśnienie w układzie, maksymalna różnica ciśnień zaworu), siła ciągu.

Maksymalna temperatura otoczenia i problemy z płynami.

Użycie i częstotliwość użytkowania.

Prędkość i czas otwierania i zamykania.

Średnica trzpienia, skok, kierunek obrotu.

Metoda połączenia.

Parametry źródła zasilania: napięcie zasilania, liczba faz, częstotliwość; pneumatyczne ciśnienie źródła powietrza; hydrauliczne ciśnienie źródła hydraulicznego.

Szczególne uwagi: niska temperatura, antykorozja, przeciwwybuchowość, wodoodporność, ognioodporność, ochrona przed promieniowaniem itp.
