Cel i główny materiał zaworu zwrotnego waflowego

Sprawdź zawór odnosi się do zaworu, który automatycznie otwiera i zamyka dysk w zależności od przepływu samego medium, aby zapobiec jego cofaniu się. Nazywa się go również zaworem zwrotnym, zaworem jednokierunkowym, zaworem zwrotnym i zaworem zwrotnym. Zawór zwrotny jest rodzajem zaworu automatycznego, jego główną funkcją jest zapobieganie cofaniu się medium, zapobieganie cofaniu się pompy i silnika napędowego oraz wyładowywaniu medium z pojemnika. Zawór zwrotny można również wykorzystać do zasilania układu pomocniczego, którego ciśnienie może wzrosnąć powyżej ciśnienia w układzie. Zawory zwrotne można podzielić na zawory zwrotne wahadłowe (obracające się zgodnie ze środkiem ciężkości) i zawory zwrotne podnoszące (poruszające się wzdłuż osi).

Zadaniem tego typu zaworu jest umożliwienie przepływu medium tylko w jednym kierunku i uniemożliwienie przepływu w kierunku przeciwnym . Zwykle tego rodzaju zawór działa automatycznie. Pod wpływem ciśnienia płynu płynącego w jednym kierunku klapa zaworu otwiera się; gdy płyn przepływa w przeciwnym kierunku, ciśnienie płynu i zbieżność klapki zaworu działają na gniazdo zaworu, odcinając w ten sposób przepływ.

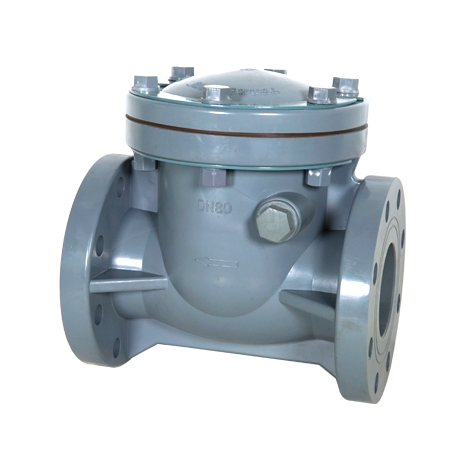

Do tego typu zaworów zaliczają się zawory zwrotne, w tym zawory zwrotne wahadłowe i zawory zwrotne podnośnikowe. Zawór zwrotny klapowy ma mechanizm zawiasowy i tarczę zaworu przypominającą drzwi, która swobodnie opiera się na nachylonej powierzchni gniazda zaworu. Aby stuk zaworowy mógł za każdym razem dotrzeć do odpowiedniego położenia na powierzchni gniazda zaworu, zatrzask zaworowy zaprojektowano w mechanizmie zawiasowym tak, aby stuk zaworowy miał wystarczająco dużo miejsca na obrót i sprawiał, że stuk zaworowy rzeczywiście i kompleksowo styka się z gniazdem zaworu. Zatrzask zaworu może być wykonany z metalu lub inkrustowany skórą, gumą lub pokryciem syntetycznym, w zależności od wymagań eksploatacyjnych. Kiedy zawór zwrotny jest całkowicie otwarty, ciśnienie płynu jest prawie niezakłócone, więc spadek ciśnienia na zaworze jest stosunkowo niewielki. Tarcza zaworu zwrotnego wzniosu znajduje się na powierzchni uszczelniającej gniazda zaworu na korpusie zaworu. Z wyjątkiem tego, że dysk można swobodnie podnosić i opuszczać, pozostała część zaworu działa jak zawór odcinający. Ciśnienie płynu unosi dysk nad powierzchnię uszczelniającą gniazda, a powrót medium powoduje, że dysk opada z powrotem na gniazdo i odcina przepływ. W zależności od warunków użytkowania, tarcza zaworu może mieć konstrukcję całkowicie metalową lub może mieć postać gumowej podkładki lub gumowego pierścienia nałożonego na ramę tarczy. Podobnie jak w przypadku zaworu odcinającego, przepływ płynu przez zawór zwrotny jest również wąski, więc spadek ciśnienia na zaworze zwrotnym jest większy niż w przypadku zaworu zwrotnego, a przepływ przez zawór zwrotny jest ograniczony. Rzadko.

Główna funkcja zaworu zwrotnego

1. Zastosowanie zaworu zwrotnego waflowego:

Zawór zwrotny montowany jest w rurociągu, a jego główną funkcją jest zapobieganie cofaniu się medium. Zawór zwrotny jest zaworem automatycznym, którego otwarcie i zamknięcie zależy od ciśnienia medium. Zawór zwrotny waflowy nadaje się do różnych rurociągów o ciśnieniu nominalnym PN1,0 MPa ~ 42,0 MPa, klasa 150 ~ 25000; średnica nominalna DN15~1200mm, NPS1/2~48; temperatura pracy -196 ~ 540 ℃, aby zapobiec cofaniu się medium. Wybierając różne materiały, można go stosować do różnych mediów, takich jak woda, para wodna, olej, kwas azotowy, kwas octowy, silne środki utleniające i kwas moczowy.

2. Główny materiał zaworu zwrotnego waflowego:

Dostępne są stal węglowa, stal niskotemperaturowa, stal dwufazowa (F51/F55), stop tytanu, brąz aluminiowy, INCONEL, SS304, SS304L, SS316, SS316L, stal chromowo-molibdenowa, Monel (400/500), stop 20#, Hastelloy i inne materiały metalowe. Zastosowanie i cechy konstrukcyjne zaworu zwrotnego waflowego

3. Normy i specyfikacje zaworu zwrotnego waflowego:

1. Projektowanie i produkcja: API594, API6D, JB/T8937, JB/T3595,

2. Długość konstrukcji: API594, API6D, DIN3202, JB/T8937, ANSI/ASME B16.10

3. Wartości ciśnienia i temperatury: ANSI B16.34, DIN2401, GB/T9124, HG20604, HG20625, SH3406, JB/T74

4. Test i kontrola: API598, JB/T9092, GB/T13927

5. Kołnierz rurociągu: JB/T74~90, GB/T9112-9124, HG20592~20635, SH3406, ANSI/ASME B 16.5, DIN2543-2548, GB/T13402, API605, ASMEB16.47
