Gdzie należy zamontować zawór zwrotny

Jak określić położenie montażowe zaworu zwrotnego? Jaka jest różnica pomiędzy montażem zaworu zwrotnego przed pompą a montażem zaworu zwrotnego za pompą i gdzie ma zastosowanie montaż przed pompą? Zawory zwrotne są zwykle używane w połączeniu z innymi zaworami. Gdzie należy zainstalować zawory zwrotne w połączeniu z innymi zaworami?

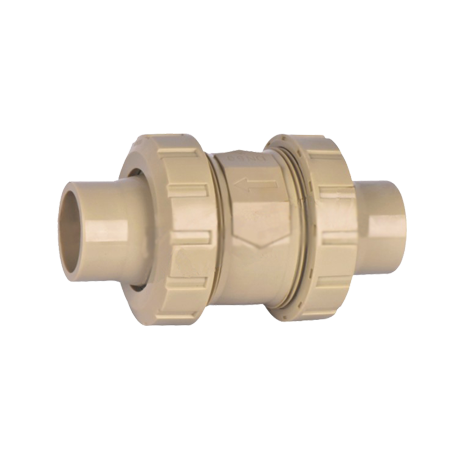

Zawór zwrotny, zwany także zaworem zwrotnym, jest zaworem automatycznym. Opiera się na ciśnieniu przepływającego medium w rurociągu, które powoduje popchnięcie klapy zaworu w celu zamknięcia i otwarcia zaworu. Kiedy medium przestaje płynąć, klapa zaworu zwrotnego zamyka się i zapobiega cofaniu się medium w rurociągu, co odgrywa ogromną rolę w zapewnieniu bezpieczeństwa rurociągu.

Zawór zwrotny jest instalowany w celu zapewnienia kierunku przepływu wody wewnątrz pompy, aby zapewnić normalną pracę pompy, zatem położenie montażowe zaworu zwrotnego, niezależnie od tego, czy jest on zainstalowany przed czy za pompą, można podzielić na dwie sytuacje:

Jednym z nich jest instalacja na końcu pionowej rury ssącej przed pompą wodną . Ma to na celu napełnienie pompy wodnej bez jednorazowego pompowania wody, ponieważ w przypadku braku wody w pompie wodnej i rurze ssawnej przed pompą pompa wodna może pracować tylko na biegu jałowym i nie może pompować wody, dlatego pompa wodna musi. Wodę można wypompować tylko wtedy, gdy jest pełna wody. Instalacja tej pompy jest metodą, gdy znajduje się ona powyżej poziomu cieczy. Nazywa się ją również metodą podciśnieniową, taką jak pompowanie wody ze studni.

Innym sposobem montażu pompy jest ustawienie poziomu cieczy powyżej poziomu pompy . Ta metoda jest powszechnie stosowana w przypadku wtórnego zaopatrzenia w wodę. Ponieważ poziom cieczy jest wyższy niż poziom pompy, nie ma potrzeby zamykania zaworu wylotowego pompy podczas uruchamiania i zatrzymywania pompy, dlatego zawór zwrotny powinien być zainstalowany z tyłu pompy wodnej.

Aby umożliwić kontrolę zaworu zwrotnego, zawór zwrotny należy zamontować na wylocie pompy, a przed zaworem sterującym na wylocie. Generalnie pierwszym wyjściem pompy jest złącze miękkie (amortyzator), następnie zawór zwrotny, a następnie zawór odcinający (np. przepustnica, zasuwa, zawór odcinający itp.).

1. Najpierw zainstaluj zawór zwrotny, a następnie zasuwę lub przepustnicę

Zalety: Może chronić zawór zwrotny, szczególnie w pompach równoległych. Gdy jedna pompa nie uruchomi się, a druga uruchomi się, siła uderzenia przenoszona jest przez zasuwę lub przepustnicę

Wady: Kto będzie chronił zasuwę lub zawór zwrotny? Zdarzyło się, że pękła płytka zaworowa przepustnicy.

2. Najpierw zainstaluj zasuwę lub przepustnicę, a następnie zawór zwrotny

Zalety: Może chronić przepustnicę lub zasuwę, a siła uderzenia przenoszona jest przez zawór zwrotny

Wady: Kto będzie chronił zawór zwrotny? Zawór zwrotny jest włączany i wyłączany przez różnicę ciśnień. Jeśli ciśnienie w głównej rurze jest wysokie, zostanie ono zamknięte, a ciśnienie pompy otwarte. Jeśli stosowane natężenie przepływu jest niestabilne, zawór zwrotny będzie się wielokrotnie przełączał. Wpływ na żywotność zaworu zwrotnego
