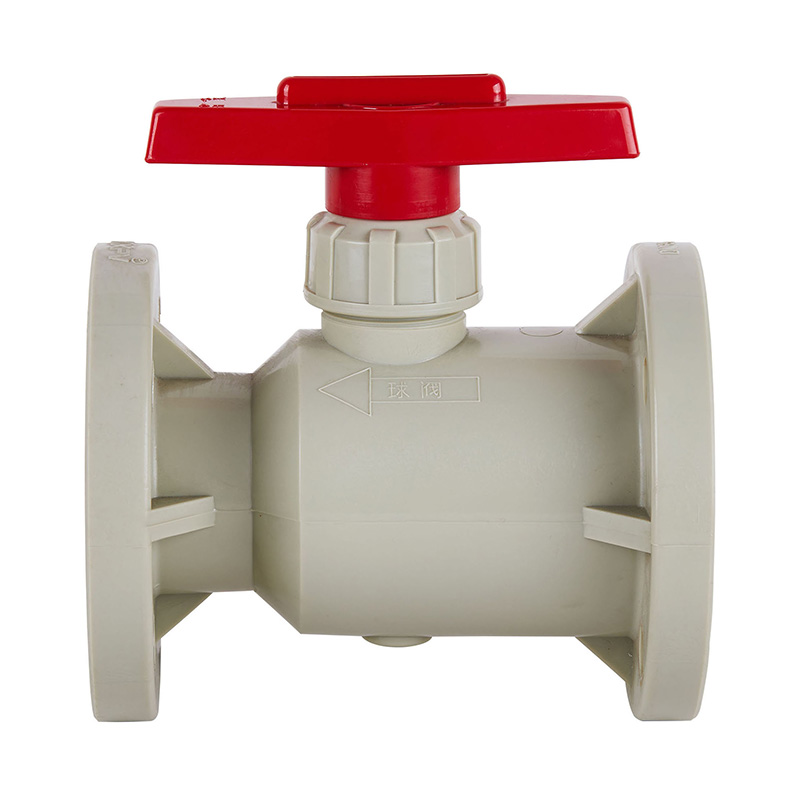

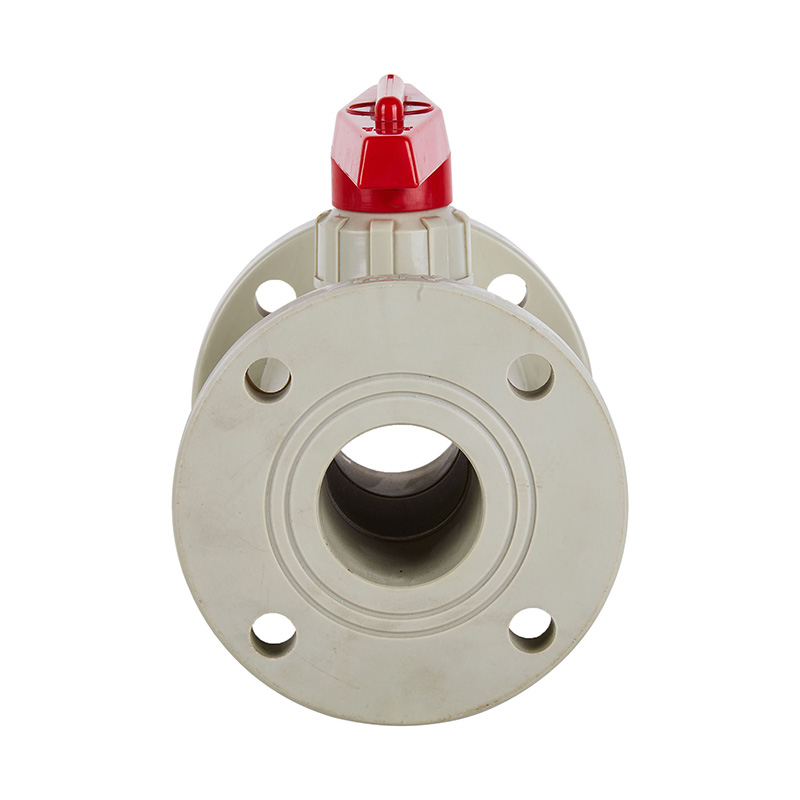

PPH Q41F-10S Zawór kołnierzowy kulowy DN15-300 1/2"-12" ANSI Standard

Dostarczany fabrycznie wysokociśnieniowy zawór kulowy PPH Dostosowany mini 4-calowy 10 kg DN15–DN300 Plastikowy przemysłowy zawór kulowy kołnierzowy Standard ANSI
Model: Q41F-10S
Materiał: tworzywo sztuczne
Typ połączenia: kołnierzowe
Tryb pracy: ręczny
Ciśnienie nominalne: 10 kg
Kanał przepływowy: Typ prosty
Struktura: Stały zawór kulowy
Funkcja: Zawór obejściowy
Temperatura: Wysoka temperatura
Zastosowanie: zastosowanie przemysłowe, zastosowanie do uzdatniania wody
Specyfikacja: DN50–DN300
Norma: ANSI
Pochodzenie: Zhejiang, Ningbo
Kod HS: 8481804090
Minimalna ilość zamówienia: 2 sztuki

Klasa ciśnienia: 1,0Mpa (10 barów)

Cechy strukturalne produktu

1. Zawory kulowe serii konstrukcyjnej z tworzywa sztucznego wykonane są z odpornych na korozję materiałów termoplastycznych, takich jak FRPP, PVDF, PCV-C, PCV-U i PPH, utworzonych w wyniku jednorazowego formowania wtryskowego, co zapewnia dużą odporność na korozję.
2. Niezawodne uszczelnienie przy niskim momencie obrotowym.
3. Niski opór płynu i szybkie otwieranie i zamykanie.
4. Prosta konstrukcja o atrakcyjnym wyglądzie.

Lista ograniczeń temperaturowych aplikacji

Materiał Średnia temperatura℃ Materiał Średnia temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabela materiałów części

Nie. Imię Materiał Ilość
1 Uchwyt Materiał stopowy 1
2 Łodyga PVC-C, PVC-U, PVDF, PPH, FRPP 1
3 Wewnętrzna wtyczka PCV-C-C, PCV-U, PVDF, PCV-C-C, PCV-C 1
4 Nakrętka ustalająca PVC-C, PVC-U, PVDF, PPH, FRPP 1
5 Ciało PVC-C, PVC-U, PVDF, PPH, FRPP 1
6 Pieczęć Stena PTFE 4/5
7 Pieczęć Stena PTFE 2
8 Piłka PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Uszczelnienie siedzenia PVC-C, PVC-U, PVDF, PPH, FRPP 1

Nie. Imię Materiał Ilość
1 Koło żeliwo 1
2 Łodyga (FRPP,FRPP,PVDF,FRPP,FRPP) Żelazo 1
3 Wewnętrzna wtyczka (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Przekładnia ślimakowa żeliwo 1
5 Pierścień uszczelniający PTFE 1
6 Ciało PVC-C, PVC-U, PVDF, PPH, FRPP 4/5
7 Pierścień uszczelniający PTFE 2
8 Piłka PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Uszczelnienie siedzenia PVC-C, PVC-U, PVDF, PPH, FRPP 1

Lista wymiarów

Specyfikacja d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5"(125) 216 245 357 31 8-Φ22
6"(150) 241 280 410 30 8-Φ23

Specyfikacja d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8"(200) 299 335 400 35 8-Φ23
10"(250) 362 406 450 38 12-Φ25
