Dlaczego struktura uszczelnienia ma większe znaczenie, niż wielu użytkowników się spodziewa

W instalacjach rurociągów chemicznych i przemysłowych wycieki nie są jedynie problemem związanym z konserwacją. Ma to bezpośredni wpływ na bezpieczeństwo, stabilność działania i długoterminowe koszty operacyjne. Zawory motylkowe są szeroko stosowane ze względu na ich zwartą konstrukcję i łatwość obsługi, ale ich zdolność zapobiegania wyciekom zależy w dużym stopniu od konstrukcji uszczelnienia. Dla producentów takich jak Kaixin Pipeline Technologies Co., Ltd., która koncentruje się na niemetalowych systemach odpornych na korozję, struktura uszczelnienia jest często kluczowym czynnikiem decydującym o tym, czy zawór może działać niezawodnie w rzeczywistych warunkach pracy.

W przeciwieństwie do zaworów metalowych stosowanych w łagodnych środowiskach, przepustnice z tworzyw sztucznych i kompozytów często działają w płynach korozyjnych, przy zmiennych temperaturach i przy ciągłych cyklach ciśnienia. W tych warunkach nawet niewielkie różnice w geometrii uszczelnienia lub doborze materiału mogą z czasem prowadzić do zauważalnych zmian w zachowaniu się wycieków.

Podstawowe koncepcje uszczelnień stosowane w przepustnicach

Struktura uszczelniająca przepustnicy zwykle odnosi się do połączenia pomiędzy tarczą zaworu a gniazdem zaworu. Interfejs ten musi blokować przepływ płynu, gdy zawór jest zamknięty, jednocześnie umożliwiając płynny obrót podczas otwierania i zamykania. W wersji niemetalicznej zawory motylkowe struktura uszczelniająca często łączy w sobie odkształcenie sprężyste z precyzyjną kontrolą wymiarową.

Większość projektów opiera się na miękkich uszczelkach wykonanych z polimerów lub elastomerów, które potrafią dostosować się do małych nierówności powierzchni. Ta elastyczność jest szczególnie ważna w przypadku zaworów o dużej średnicy, takich jak przepustnice DN800 lub DN1000, gdzie trudniej jest uzyskać równomierny nacisk kontaktowy.

Struktury uszczelnień miękkich i ich wpływ na zapobieganie wyciekom

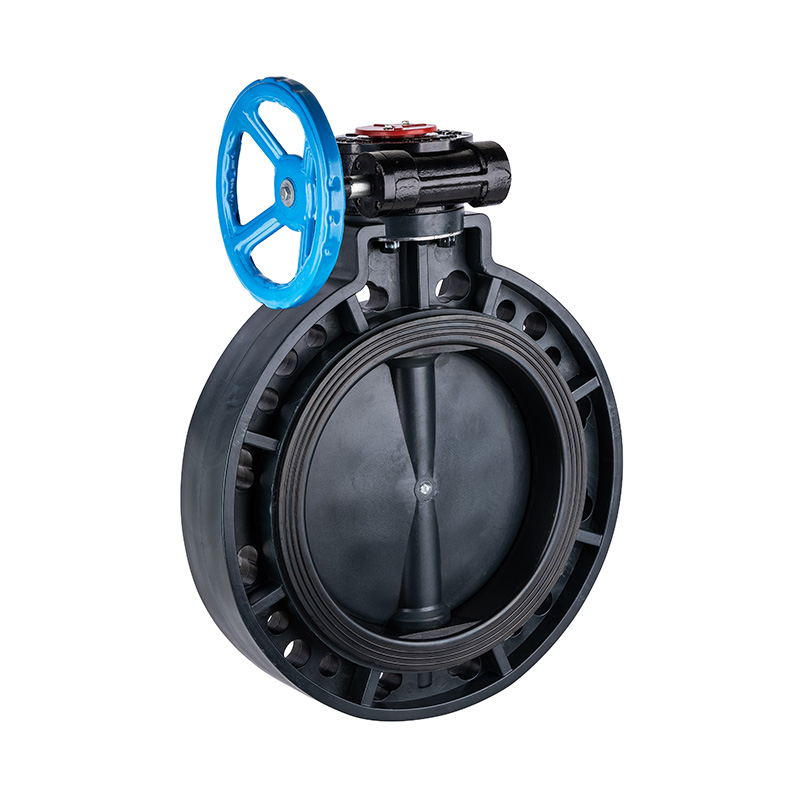

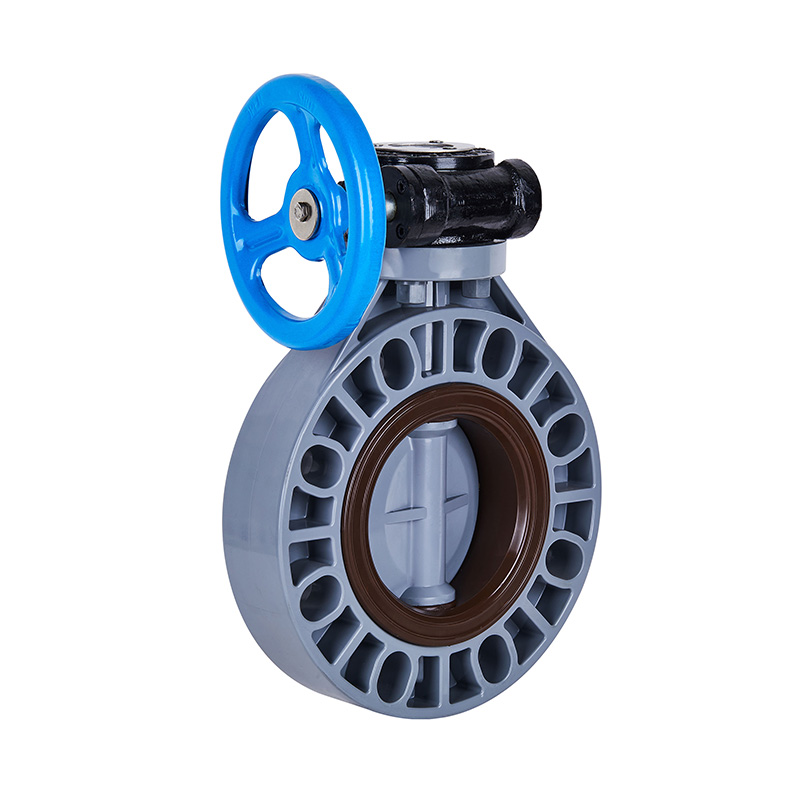

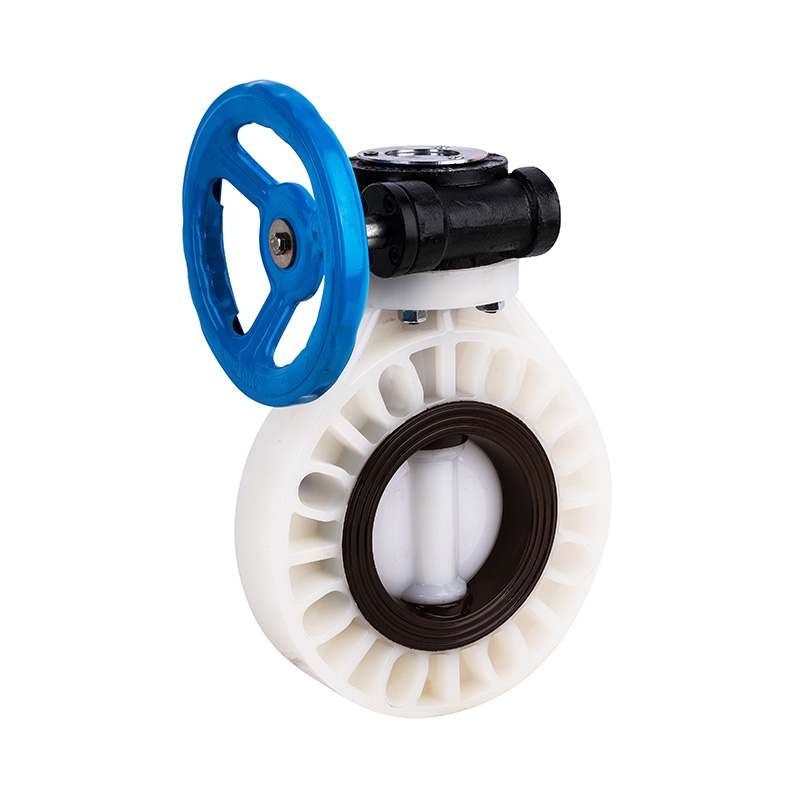

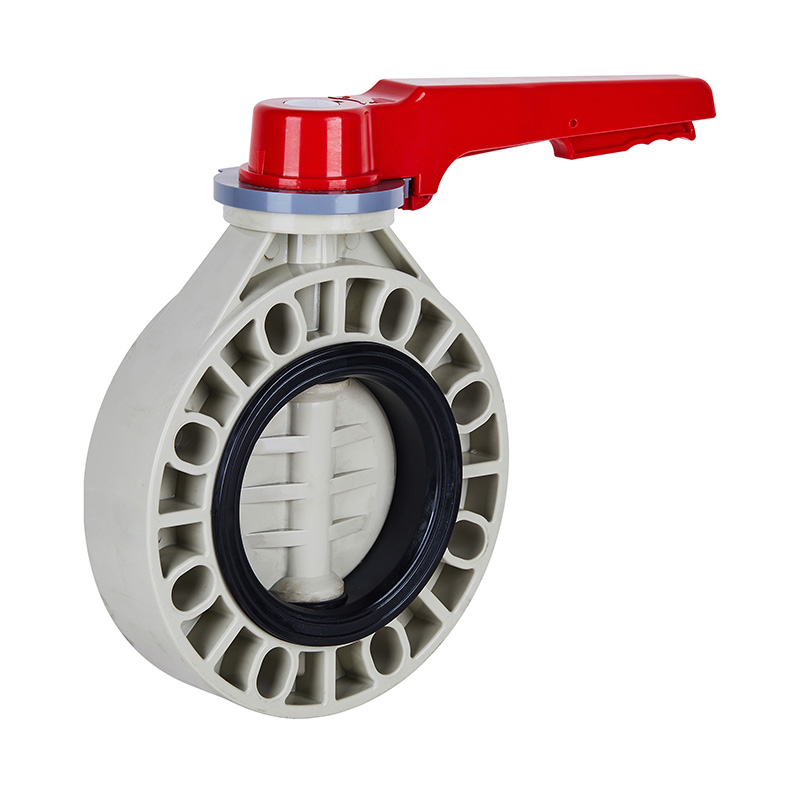

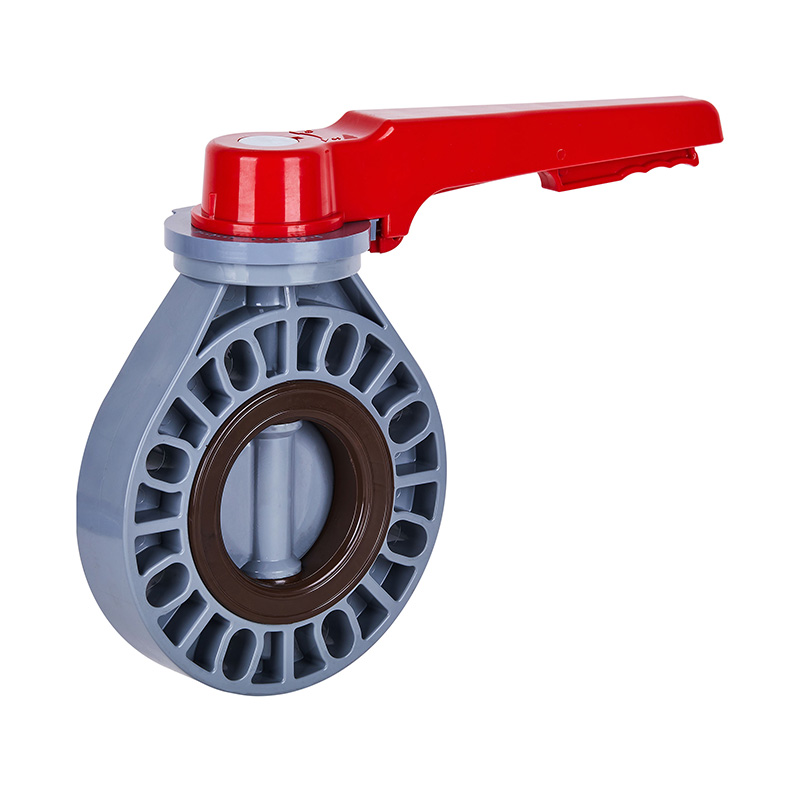

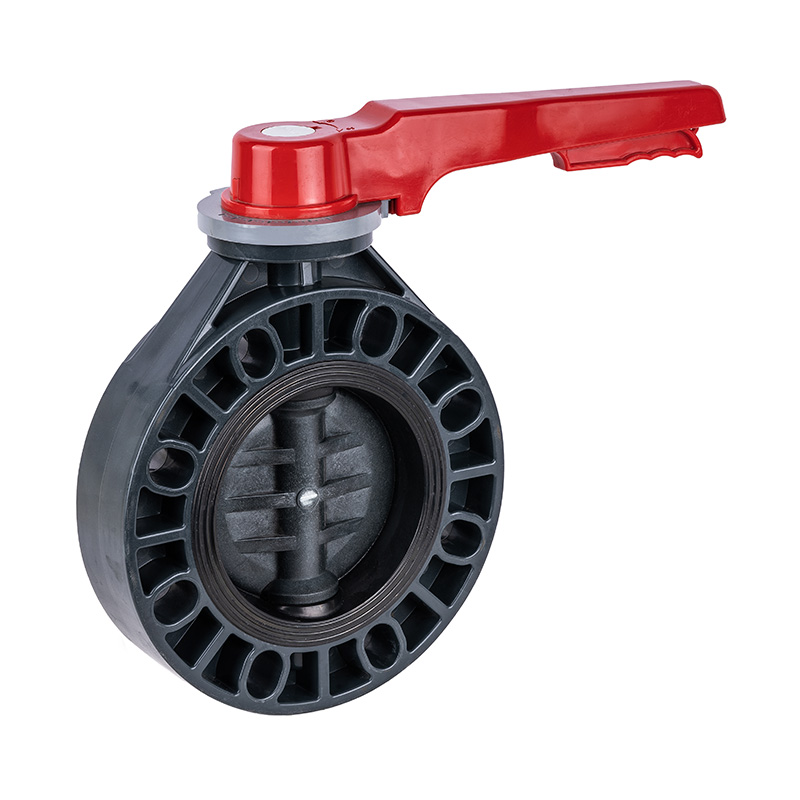

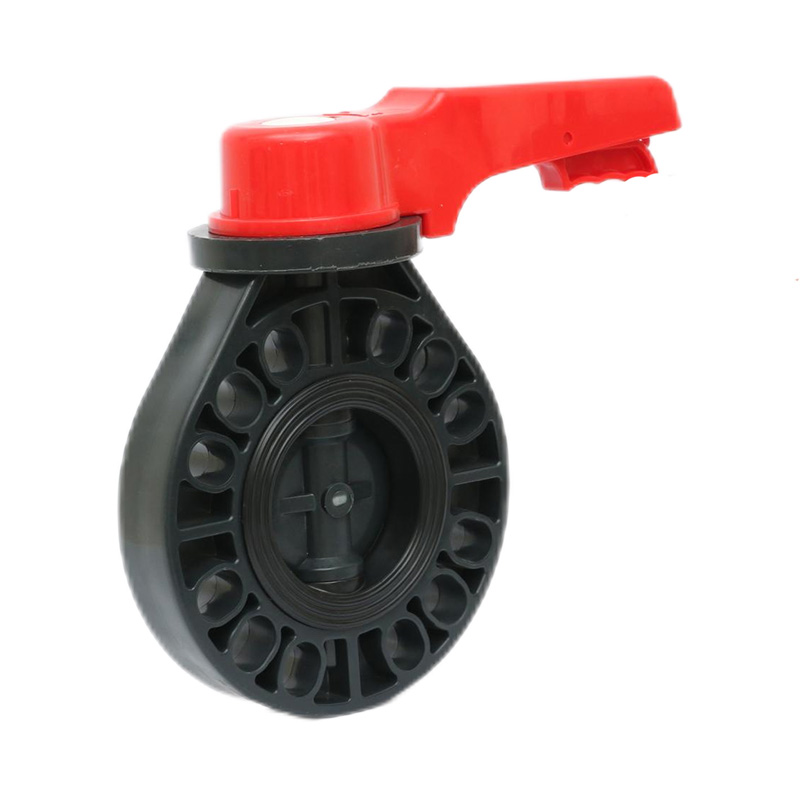

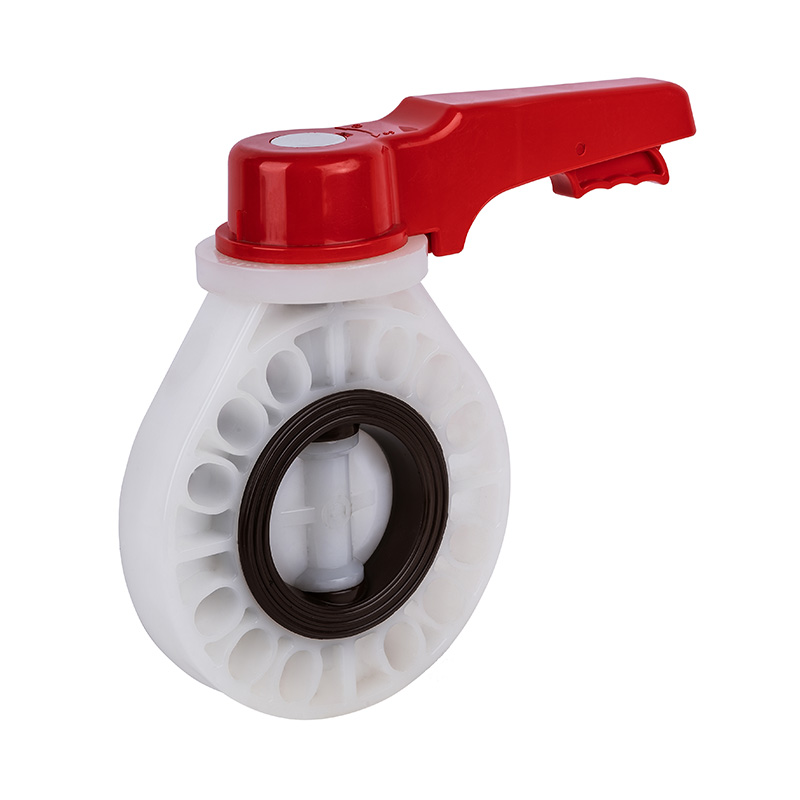

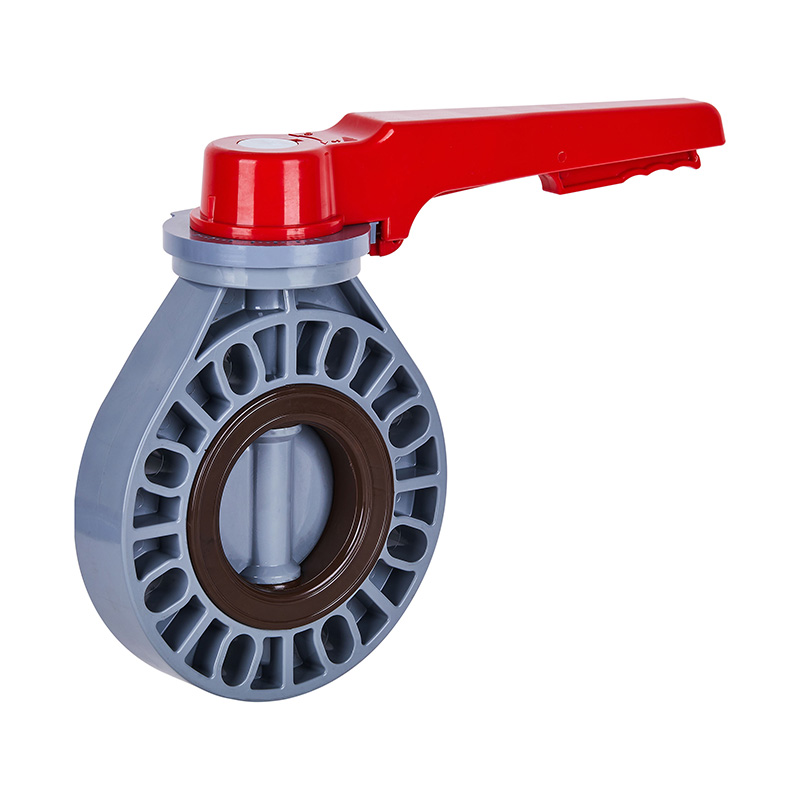

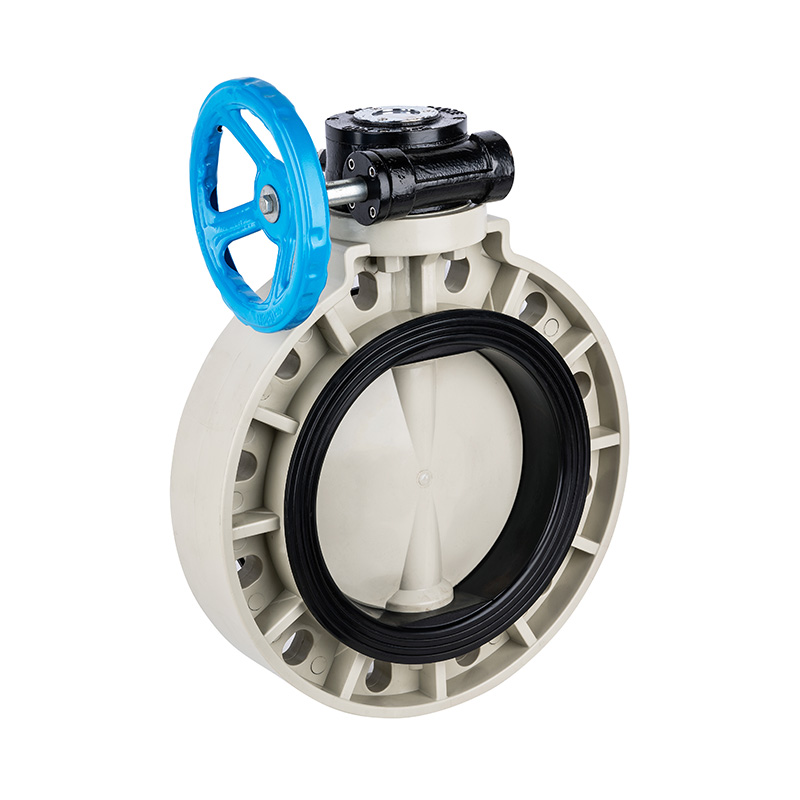

Miękkie struktury uszczelniające są powszechnie stosowane w odpornych na korozję przepustnicach wykonanych z systemów PVC-U, PVC-C, PVDF, PPH lub FRPP. Uszczelki te zwykle osadzają się w rowku w korpusie zaworu lub są przyklejone do tarczy zaworu. Gdy dysk obraca się do pozycji zamkniętej, uszczelka lekko się odkształca, tworząc szczelną barierę.

Zaletą miękkich uszczelek jest ich zdolność do kompensowania małych niewspółosiowości, rozszerzalności cieplnej i zużycia powierzchni. Dzięki temu nadają się do rurociągów chemicznych, w których warunki pracy często się zmieniają. Jednakże skuteczność uszczelnienia zależy od stopnia ściskania uszczelki i sprężystości materiału. Jeśli kompresja jest zbyt niska, może wystąpić wyciek. Jeśli jest zbyt wysoka, zużycie uszczelek przyspiesza.

Logika uszczelnienia z podwójnym i potrójnym przesunięciem

W większych lub bardziej wymagających systemach często wprowadza się offsetowe konstrukcje uszczelniające. Przepustnica z podwójnym przesunięciem zmienia położenie wału dysku względem uszczelnienia, zmniejszając tarcie podczas pracy. Pomaga to chronić powierzchnię uszczelnienia i zapobiegać wyciekom w powtarzających się cyklach.

Chociaż konstrukcje z potrójnym przesunięciem są bardziej powszechne w zaworach metalowych, logika stojąca za redukcją naprężeń kontaktowych jest nadal istotna w systemach niemetalowych. Dokładnie kontrolując, w jaki sposób i kiedy uszczelka styka się z gniazdem, producenci mogą zrównoważyć szczelność uszczelnienia z żywotnością.

Wybór materiału i jego interakcja z geometrią uszczelnienia

Konstrukcji uszczelnienia nie można oddzielić od doboru materiału. W asortymencie firmy Kaixin Pipeline Technologies Co., Ltd. materiały takie jak PVDF i PVC-C są często wybierane ze względu na ich odporność chemiczną i stabilność wymiarową. Właściwości te wpływają na zachowanie uszczelek pod wpływem zmian ciśnienia i temperatury.

Na przykład przepustnica PVDF działająca w zakładach chemicznych może podlegać wyższym temperaturom niż zawór PVC-U podczas uzdatniania wody. Konstrukcja uszczelniająca musi uwzględniać różnice w rozszerzalności cieplnej pomiędzy korpusem zaworu, tarczą i uszczelką. Niewłaściwe dopasowanie może prowadzić do nierównego ciśnienia uszczelnienia i miejscowego wycieku.

Skuteczność uszczelniania w warunkach ciśnienia i próżni

Wielu użytkowników koncentruje się na wartościach ciśnienia, ale pomija wydajność podciśnienia. Konstrukcje uszczelniające, które dobrze działają pod dodatnim ciśnieniem, mogą zachowywać się inaczej w próżni. Miękkie uszczelki mogą odkształcić się do wewnątrz, potencjalnie tracąc kontakt z krawędzią dysku.

W przypadku odpornych na korozję przepustnic stosowanych w systemach przesyłu substancji chemicznych projektanci często wzmacniają rowek uszczelniający lub regulują twardość uszczelnienia, aby utrzymać kontakt zarówno w warunkach ciśnienia, jak i próżni. Ten szczegół konstrukcyjny ma bezpośredni wpływ na niezawodność zapobiegania wyciekom.

Ułożenie instalacji i jego wpływ na skuteczność uszczelnienia

Nawet dobrze zaprojektowana konstrukcja uszczelniająca może zawieść, jeśli warunki montażu są złe. Zawory motylkowe opierają się na właściwym ułożeniu kołnierzy, aby zapewnić równomierne ściskanie uszczelnienia. Nieprawidłowo ustawione rurociągi mogą powodować obciążenia boczne, które zniekształcają korpus lub gniazdo zaworu.

Producenci mający doświadczenie w produkcji zaworów o dużej średnicy często projektują konstrukcje uszczelniające z pewną tolerancją na różnice w montażu. Jest to szczególnie ważne w przypadku przepustnic DN800 i DN1000, gdzie warunki montażu na miejscu są trudniejsze do kontrolowania.

Wzorce zużycia i długotrwałe wycieki

Z biegiem czasu powtarzające się otwieranie i zamykanie prowadzi do zużycia powierzchni styku uszczelki z tarczą. Struktura uszczelnienia określa, gdzie koncentruje się to zużycie. Konstrukcje, które równomiernie rozkładają naprężenia kontaktowe, zwykle dłużej utrzymują zapobieganie wyciekom.

W środowiskach chemicznych zużycie często łączy się ze starzeniem chemicznym. Materiały uszczelniające mogą twardnieć lub mięknąć w zależności od medium. Dobrze zaprojektowana struktura uszczelnienia pozwala na przewidywalne wzorce zużycia, dzięki czemu planowanie konserwacji jest bardziej realistyczne dla operatorów instalacji.

Porównanie popularnych konstrukcji uszczelniających

Precyzja wykonania i konsystencja uszczelnienia

Na skuteczność uszczelnienia wpływa także dokładność obróbki i jakość formowania. W niemetalowych przepustnicach nawet niewielkie odchylenia w okrągłości lub wykończeniu powierzchni mogą mieć wpływ na kontakt uszczelki z tarczą.

Jako przedsiębiorstwo zaawansowane technologicznie, posiadające własne możliwości badawczo-rozwojowe i testowe, Kaixin Pipeline Technologies Co., Ltd. koncentruje się na utrzymywaniu stałych wymiarów zaworów o dużych rozmiarach. Taka konsystencja pozwala konstrukcjom uszczelniającym działać zgodnie z przeznaczeniem, zmniejszając ryzyko nierównych ścieżek wycieków.

Na co użytkownicy powinni zwrócić uwagę przy wyborze konstrukcji uszczelniających

Z punktu widzenia użytkownika wybór przepustnicy to nie tylko rozmiar nominalny i ciśnienie znamionowe. Zrozumienie struktury uszczelnienia pomaga uniknąć niedopasowania do rzeczywistych warunków pracy. Należy wziąć pod uwagę rodzaj mediów, zakres temperatur, wahania ciśnienia i dostęp konserwacyjny.

W przypadku instalacji chemicznych wymagających rozwiązań niemetalowych odpornych na korozję, zapytanie o szczegóły projektu uszczelnienia może zapewnić wgląd w oczekiwaną skuteczność zapobiegania wyciekom w całym okresie użytkowania zaworu. Takie podejście często prowadzi do bardziej stabilnej pracy i mniejszej liczby nieplanowanych przestojów.

P: W jaki sposób dobór materiału wpływa na wydajność różnych serii zaworów motylkowych?

Odp.: Wybór materiału wpływa bezpośrednio na odporność na korozję, tolerancję temperaturową i żywotność. W przypadku serii przepustnic niemetalowych wykonanych z PVC-U, PVC-C, PVDF, PPH lub FRPP każdy materiał jest dostosowany do określonych mediów chemicznych i warunków pracy. Dzięki temu użytkownicy mogą wybrać serię zaworów dostosowaną do rodzaju cieczy, zakresu temperatur i wymagań ciśnieniowych, zamiast polegać na rozwiązaniu uniwersalnym.

P: Co użytkownicy powinni wziąć pod uwagę przy wyborze przepustnicy o dużej średnicy z danej serii?

Odp.: W przypadku dużych średnic, takich jak DN800 lub DN1000, użytkownicy powinni skupić się na stabilności konstrukcji uszczelniającej, wytrzymałości wału i sztywności korpusu. Warunki instalacji i ustawienie rurociągów również stają się bardziej krytyczne w przypadku większych rozmiarów. Dobrze zaprojektowana seria zaworów motylkowych uwzględni te czynniki poprzez wzmocnioną konstrukcję i stałą kontrolę wymiarową w celu zmniejszenia ryzyka wycieków.

P: W jaki sposób różne serie zaworów motylkowych radzą sobie z korozyjnymi mediami chemicznymi?

Odp.: Seria zaworów motylkowych przeznaczonych do zastosowań chemicznych opiera się na materiałach niemetalowych i kompatybilnych systemach uszczelnień zapewniających odporność na korozję. Kluczową rolę odgrywa interakcja pomiędzy materiałem korpusu zaworu a konstrukcją uszczelnienia. Wybór serii opracowanej specjalnie dla środowisk korozyjnych pomaga utrzymać stabilną pracę i zmniejsza prawdopodobieństwo degradacji materiału w czasie.

P: Czy wszystkie serie zaworów motylkowych nadają się zarówno do pracy w warunkach ciśnienia, jak i próżni?

Odp.: Nie wszystkie serie zostały zaprojektowane z myślą o wydajności próżniowej. Niektóre konstrukcje uszczelniające dobrze sprawdzają się pod dodatnim ciśnieniem, ale mogą zachowywać się inaczej pod próżnią. Użytkownicy pracujący z systemami, w których występuje naprzemienne ciśnienie i próżnia, powinni potwierdzić, że wybrana seria przepustnic ma konstrukcję uszczelnień przetestowaną w obu warunkach.

P: W jaki sposób częstotliwość robocza wpływa na wybór serii przepustnic?

Odp.: Praca w trybie wysokocyklowym powoduje większe obciążenie tarczy, wału i powierzchni uszczelniających. Seria zaworów motylkowych przeznaczonych do częstego otwierania i zamykania zwykle charakteryzuje się zoptymalizowaną geometrią uszczelnienia i konstrukcją o zmniejszonym tarciu. Wybór odpowiedniej serii do zastosowań wymagających dużej liczby cykli może pomóc w spowolnieniu zużycia i utrzymaniu niezawodności uszczelnienia.

P: Jaką rolę odgrywa precyzja produkcji w całej serii zaworów motylkowych?

Odp.: Precyzja produkcji zapewnia stałą skuteczność uszczelnienia i płynną pracę jednego zaworu na drugim w ramach tej samej serii. W przypadku niemetalowych przepustnic dokładne formowanie i obróbka pomagają zachować okrągłość i jakość powierzchni, co bezpośrednio wpływa na zapobieganie wyciekom i długoterminową stabilność.

P: W jaki sposób użytkownicy mogą zrównoważyć koszty i wydajność przy wyborze serii zaworów motylkowych?

Odp.: Różnice w kosztach między seriami często odzwierciedlają klasę materiału, zakres rozmiarów i złożoność strukturalną. Zamiast skupiać się tylko na cenie początkowej, użytkownicy powinni wziąć pod uwagę środowisko operacyjne, oczekiwania w zakresie konserwacji i żywotność. Wybór serii zaworów motylkowych, która ściśle odpowiada rzeczywistym warunkom pracy, często prowadzi do obniżenia ogólnych kosztów operacyjnych.
