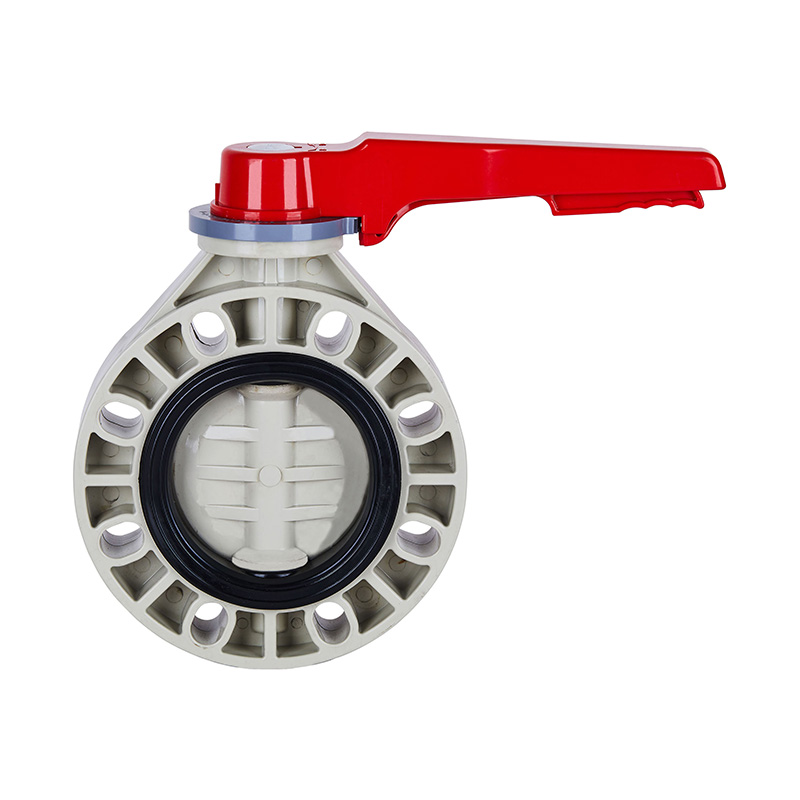

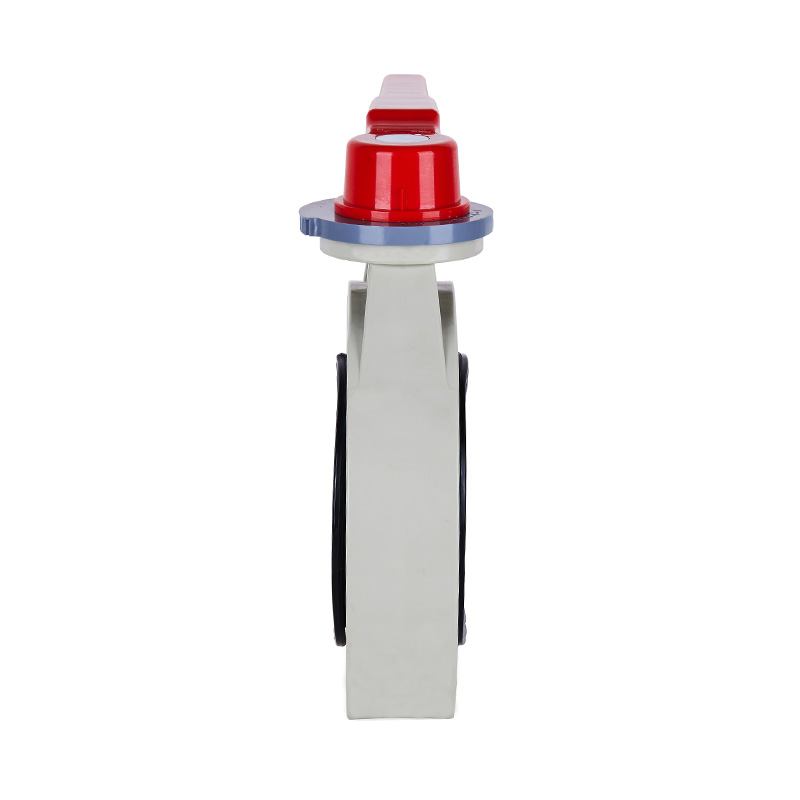

Przepustnica PPH D71X-10S z uchwytem DN15-200 GB Standard

Przepustnica PPH z kołem ręcznym, ręczna z uszczelką środkową, uszczelką miękką DN15-200, przemysłowy i domowy zawór z dźwignią z tworzywa sztucznego
Tryb jazdy: ręczny
Formularz połączenia: opłatek
Struktura: Uszczelnienie środkowe
Typ uszczelnienia: Wymuszone uszczelnienie
Trzpień zaworu: Zwykły
Klasa ciśnienia: 1,0Mpa (10 barów)
Temperatura pracy: -20~110°C
Materiał powierzchni uszczelniającej: miękko uszczelniony
Zastosowanie: zastosowanie przemysłowe, wykorzystanie wody w przemyśle
Trzpień zaworu: stal, stal nierdzewna
Znak towarowy: KXPV
Dane techniczne: DN15-200
Pochodzenie: Ningbo, Zhejiang

Cechy strukturalne produktu
1. Zawór jest mały i lekki, łatwy do demontażu i naprawy oraz można go zainstalować w dowolnym miejscu.
2. Konstrukcja jest prosta i zwarta, a moment obrotowy jest niewielki, a obrót o 90° otwiera się szybko.
3. Charakterystyka przepływu jest zwykle prosta, a wydajność regulacji jest dobra.
Lista ograniczeń temperaturowych aplikacji

Materiał Średnia temperatura℃ Materiał Średnia temperatura℃
PCV-C -20 ℃ ~ 95 ℃ PCV-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabela materiałów części

Nie.

Imię

Materiał

1

Głowica uchwytu

Materiał stopowy

2

Nakrętka sześciokątna

Stal, stal nierdzewna

3

Uchwyt

Materiał stopowy

4

Łodyga

Stal, stal nierdzewna

5

Wiosna

Stal

6

Wyreguluj płytkę pozycjonującą

Materiał stopowy

7

Przypnij

Stal

8

Pręt lokalizujący

Materiał stopowy

9

Ciało

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Guma uszczelniająca

EPDM, FPM

11

Dysk

FRPP, PVDF, PVC-C, PVC-U, PPH

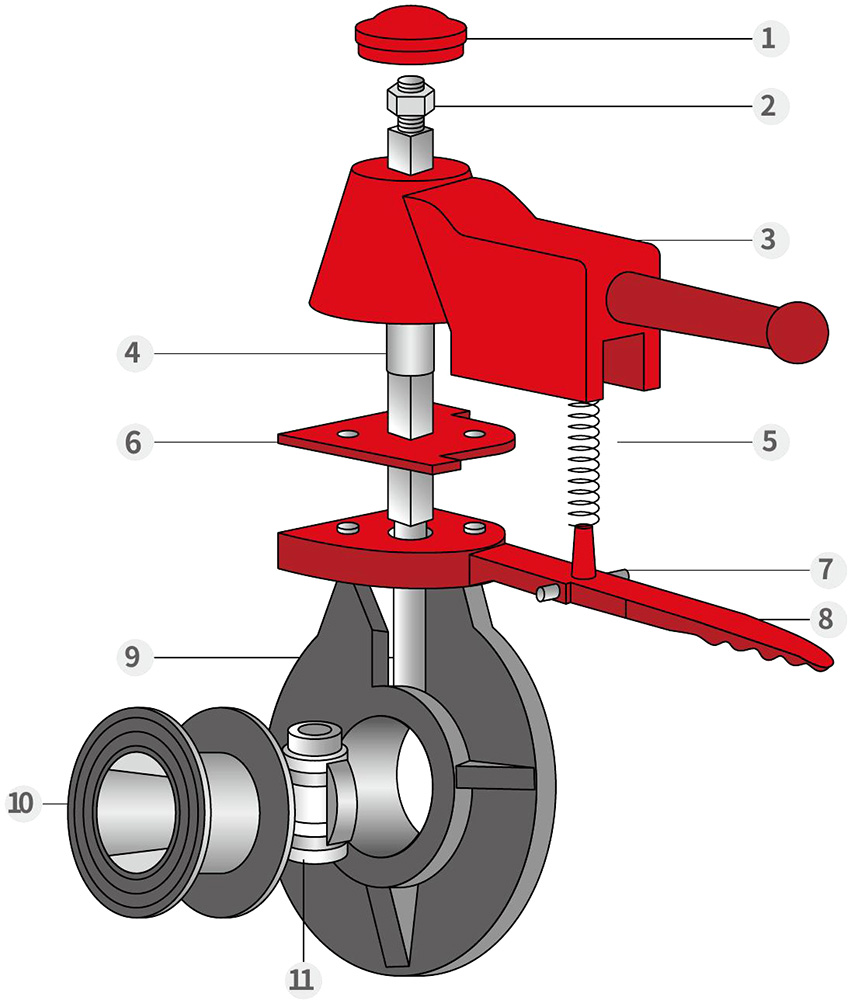

Rysunek szczegółowy zespołu zaworu motylkowego uchwytu

Tabela materiałów części

NIE.

Nazwa części

Materiał

Ilość

1

Uchwyt

Materiał stopowy

1

2

Pręt lokalizujący

Materiał stopowy

1

3

Płyta pozycjonująca

Materiał stopowy

1

4

Puchar Orzechowy

FRPP

4

5

Ciało

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Dysk

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Guma uszczelniająca

EPDM, FPM

1

8

Łodyga

Stal, stal nierdzewna

1

9

Przypnij

Materiał stopowy

1

Lista wymiarów

DN (mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
