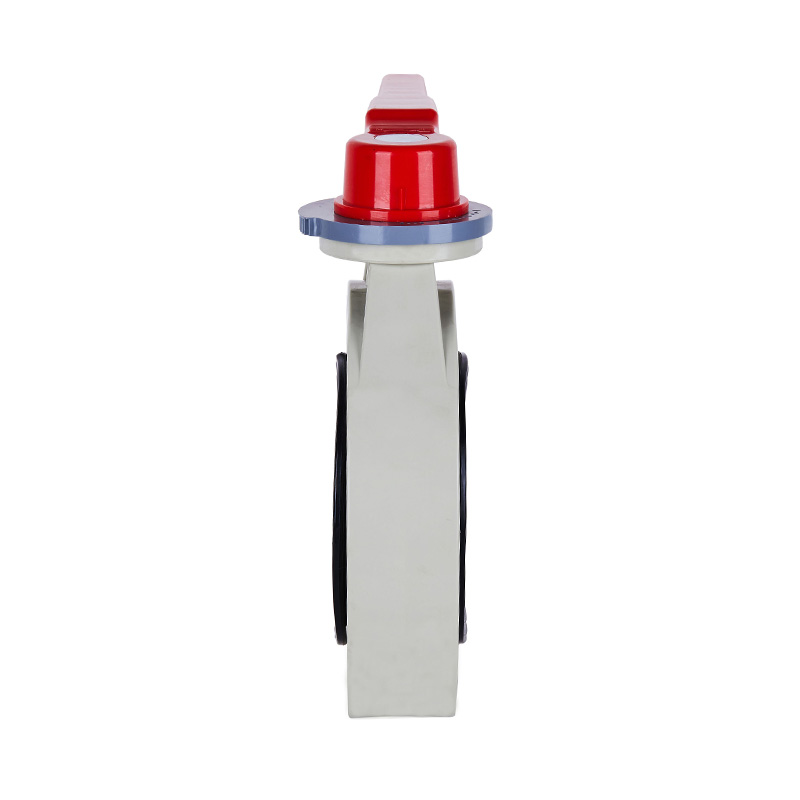

PPH D71X-10S Zawór motylkowy z kołem ręcznym DN15-200 15A-200A Standard JIS

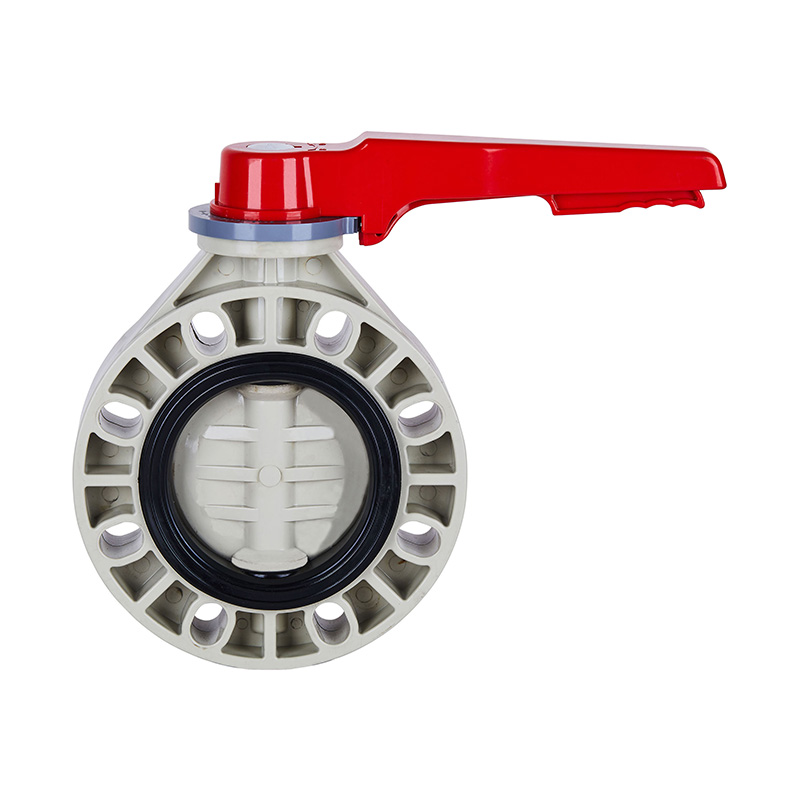

Przepustnica PPH z kołem ręcznym, ręczna, z uszczelką środkową, z uszczelką miękką DN15-200, zawór z dźwignią z tworzywa sztucznego do zastosowań przemysłowych i mieszkaniowych, standard JIS
Źródło zasilania: ręczne
Typ połączenia: opłatek
Struktura: Uszczelka środkowa
Typ uszczelnienia: Uszczelnienie wymuszone
Mostek: standardowy
Klasa ciśnienia: 1,0Mpa (10 barów)
Temperatura pracy: -20~110°C
Materiał powierzchni uszczelniającej: miękka uszczelka
Zastosowanie: zastosowanie przemysłowe, zastosowanie w przemyśle wodnym
Materiał trzpienia: stal, stal nierdzewna
Marka: KXPV
Specyfikacja: DN15-200
Pochodzenie: Zhejiang, Ningbo

Cechy strukturalne produktu
1. Zawór jest kompaktowy i lekki, łatwy do demontażu i konserwacji oraz można go zainstalować w dowolnej pozycji.
2. Prosta i zwarta konstrukcja z niskim momentem obrotowym, umożliwiająca szybki obrót o 90° w celu szybkiego otwierania.
3. Charakterystyka przepływu liniowego z doskonałą wydajnością regulacyjną
Lista ograniczeń temperaturowych aplikacji

Materiał Średnia temperatura℃ Materiał Średnia temperatura℃
PCV-C -20 ℃ ~ 95 ℃ PCV-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabela materiałów części

Nie.

Imię

Materiał

1

Głowica uchwytu

Materiał stopowy

2

Nakrętka sześciokątna

Stal, stal nierdzewna

3

Uchwyt

Materiał stopowy

4

Łodyga

Stal, stal nierdzewna

5

Wiosna

Stal

6

Wyreguluj płytkę pozycjonującą

Materiał stopowy

7

Przypnij

Stal

8

Pręt lokalizujący

Materiał stopowy

9

Ciało

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Guma uszczelniająca

EPDM, FPM

11

Dysk

FRPP, PVDF, PVC-C, PVC-U, PPH

Rysunek szczegółowy zespołu zaworu motylkowego z uchwytem

Tabela materiałów części

NIE.

Nazwa części

Materiał

Ilość

1

Uchwyt

Materiał stopowy

1

2

Pręt lokalizujący

Materiał stopowy

1

3

Płyta pozycjonująca

Materiał stopowy

1

4

Puchar Orzechowy

FRPP

4

5

Ciało

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Dysk

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Guma uszczelniająca

EPDM, FPM

1

8

Łodyga

Stal, stal nierdzewna

1

9

Przypnij

Stal

1

Lista wymiarów

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
