Zrozumienie, dlaczego w zaworach zwrotnych dochodzi do uderzenia wodnego

Uderzenia wodne i skoki ciśnienia to problemy, o których mówi wielu inżynierów i operatorów instalacji, szczególnie w instalacjach rurociągów chemicznych i przemysłowych. Mówiąc prościej, uderzenie wodne ma miejsce, gdy przepływ cieczy nagle zatrzymuje się lub zmienia kierunek. W przypadku zaworów zwrotnych ma to zwykle miejsce, gdy zawór zamyka się zbyt szybko i poruszający się płyn nie ma dokąd uciec. W rezultacie powstaje skok ciśnienia, który może przemieszczać się przez rurociąg, powodując hałas, wibracje, a czasami uszkodzenie zaworów, rur i pomp.

W instalacjach chemicznych wykorzystujących rurociągi niemetalowe, takie jak PVC-C, PVC-U, PVDF, PPH i FRPP, kontrola skoków ciśnienia jest jeszcze ważniejsza. Materiały te zapewniają dużą odporność na korozję, ale podobnie jak wszystkie materiały na rury, nadal mają ograniczenia ciśnienia. Kaixin Pipeline Technologies koncentruje się na projektowaniu zaworów i systemów rurociągów, które pomagają użytkownikom radzić sobie z tymi wyzwaniami w rzeczywistych warunkach pracy.

Rola konstrukcji zaworu zwrotnego w kontroli ciśnienia

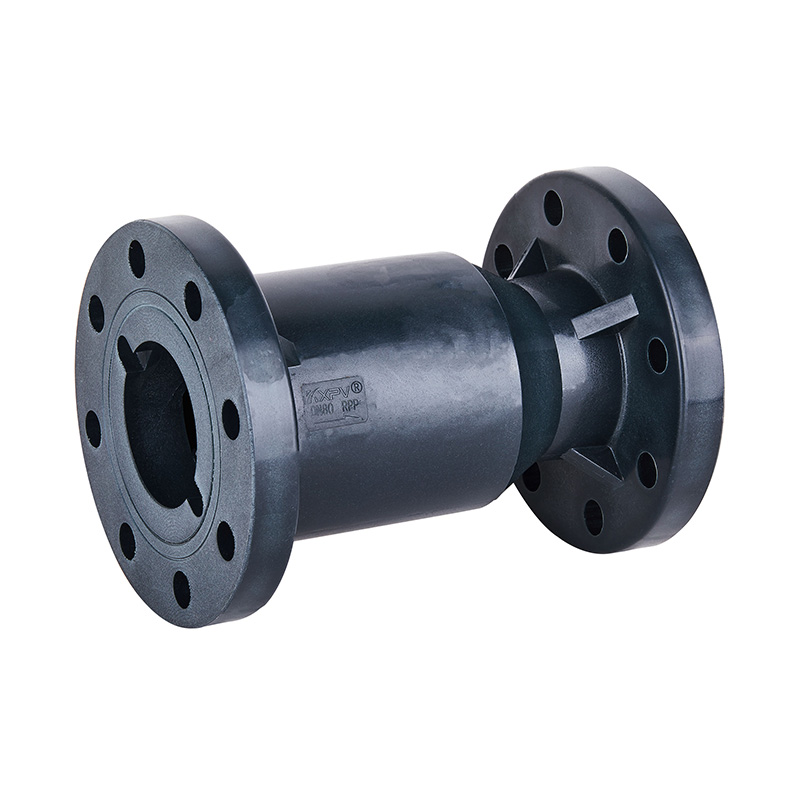

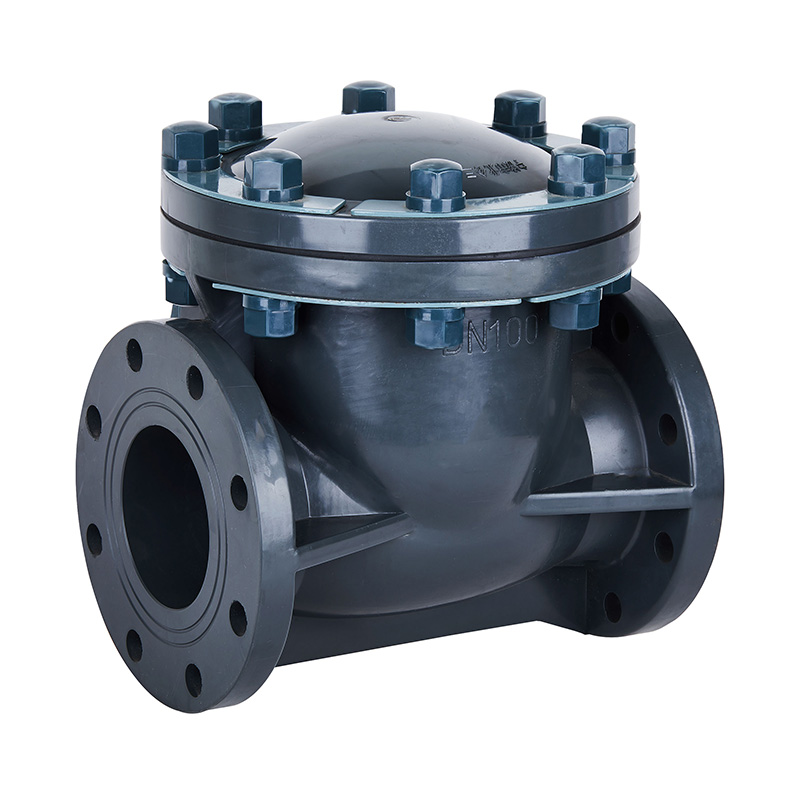

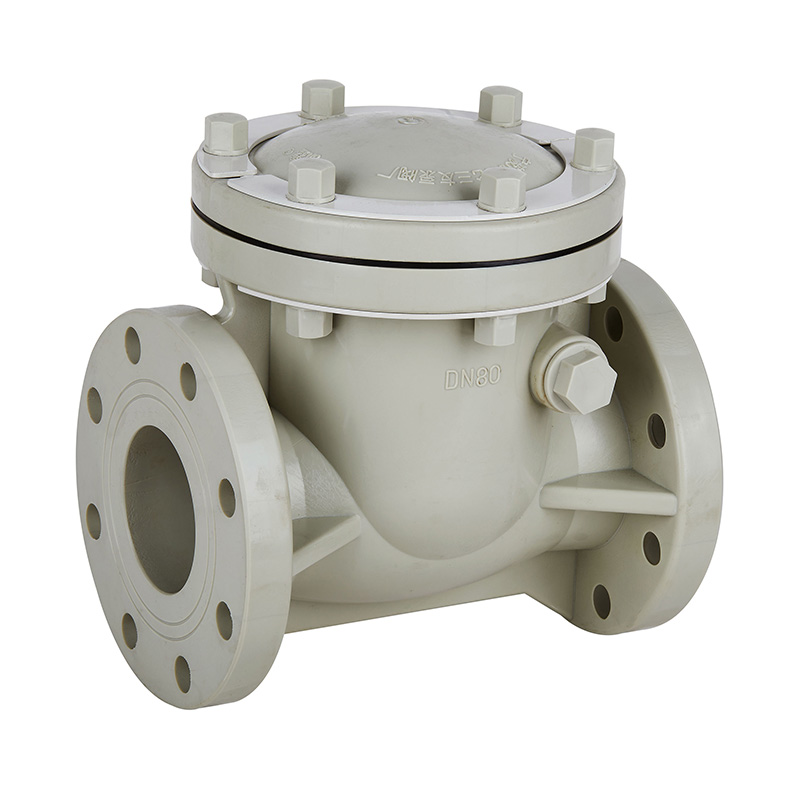

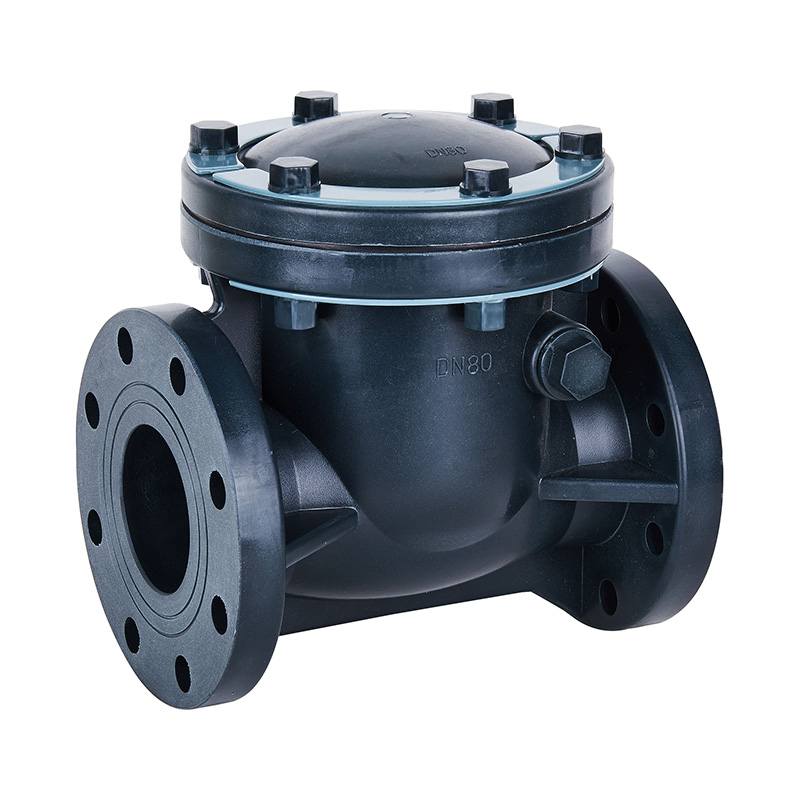

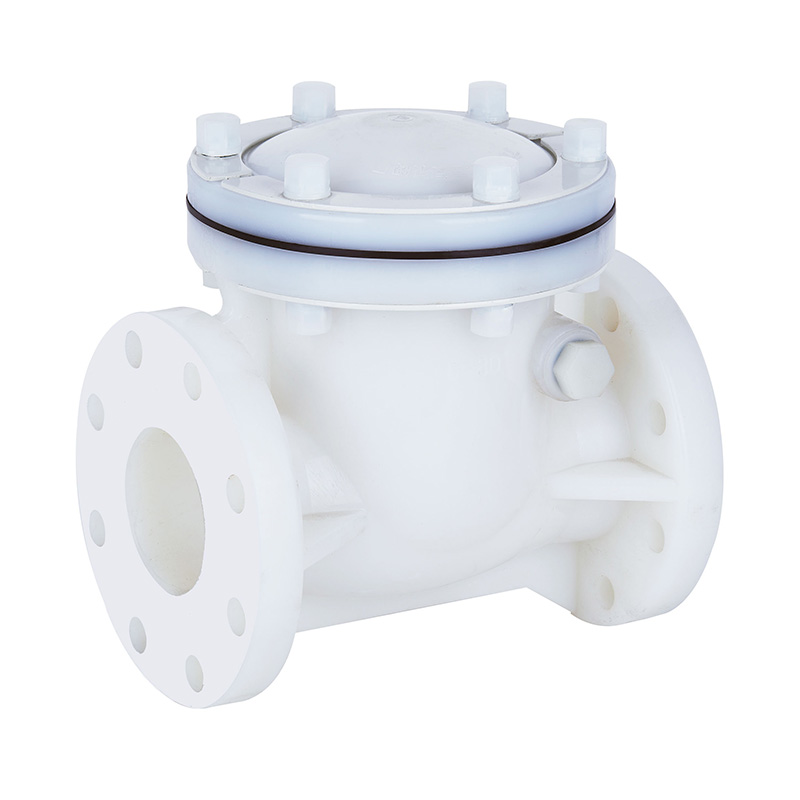

Wewnętrzna konstrukcja zaworu zwrotnego ma bezpośredni wpływ na rozwój skoków ciśnienia. Tradycyjne zawory zwrotne typu swing z dużymi tarczami mogą się gwałtownie zamknąć w przypadku odwrócenia przepływu. To nagłe zamknięcie zwiększa ryzyko uderzenia wodnego. Dostosowując ciężar tarczy, położenie zawiasów i kąt zamykania, producenci mogą spowolnić prędkość zamykania i zmniejszyć skok ciśnienia.

W przypadku systemów o dużych średnicach, takich jak rurociągi wykorzystujące rury DN800 lub zawory DN1000, nawet niewielkie zmiany prędkości przepływu mogą generować znaczne siły udarowe. Dlatego nowoczesne konstrukcje zaworów zwrotnych skupiają się na kontrolowanym ruchu, a nie na prostym otwieraniu i zamykaniu.

Korzystanie z mechanizmów amortyzowanych i miękkiego zamykania

Jednym ze skutecznych sposobów ograniczenia uderzeń hydraulicznych jest użycie zawory zwrotne z mechanizmami amortyzującymi lub miękkimi domykającymi. W konstrukcjach tych zastosowano sprężyny, amortyzatory hydrauliczne lub tarcze prowadzone, aby spowolnić zamykanie. Zamiast zatrzaskiwać się, zawór zamyka się stopniowo w miarę zmniejszania się przepływu.

W zastosowaniach chemicznych, gdzie warunki przepływu mogą często się zmieniać, miękko zamykające się zawory zwrotne pomagają chronić zarówno zawór, jak i otaczające go rurociągi. Podejście to jest powszechnie stosowane w systemach transportujących żrące ciecze, gdzie dostęp do konserwacji może być ograniczony, a kluczową kwestią jest niezawodność.

Wybór materiału i jego wpływ na zachowanie podczas wzrostu ciśnienia

Materiał korpusu zaworu zwrotnego i elementów wewnętrznych wpływa również na pochłanianie skoków ciśnienia. Materiały niemetalowe, takie jak PVDF i FRPP, mają inne właściwości elastyczne w porównaniu z metalem. Elastyczność ta może nieznacznie absorbować wahania ciśnienia, należy ją jednak dokładnie uwzględnić podczas projektowania systemu.

Kaixin Pipeline Technologies opracowuje niemetalowe zawory zwrotne, które odpowiadają zachowaniu systemów rur z tworzyw sztucznych. Dostosowując charakterystykę materiału zaworu do materiału rury, system reaguje bardziej równomiernie na zmiany ciśnienia, redukując zlokalizowane punkty naprężeń.

Praktyki dotyczące układu rurociągów i instalacji

Nawet najlepsza konstrukcja zaworu zwrotnego nie jest w stanie w pełni zapobiec uderzeniom hydraulicznym, jeśli układ rurociągu nie zostanie odpowiednio zaplanowany. Długie proste odcinki, duże prędkości przepływu i nagłe zmiany średnicy rur zwiększają ryzyko skoków ciśnienia. Zainstalowanie zaworów zwrotnych zbyt daleko od pomp lub w niewłaściwej orientacji może również pogorszyć problem.

W zakładach chemicznych zawory są często instalowane w ciasnych przestrzeniach. Zwrócenie szczególnej uwagi na położenie zaworu, kierunek przepływu i konstrukcje wsporcze pomaga zminimalizować wibracje i szok ciśnieniowy. Praktyki instalacyjne powinny zawsze odpowiadać zaleceniom producenta zaworu.

Kontrolowanie prędkości przepływu w celu zmniejszenia energii udaru

Prędkość przepływu odgrywa główną rolę w tym, jak silny staje się wzrost ciśnienia. Wyższe prędkości oznaczają większą energię kinetyczną, co przekłada się na silniejsze uderzenie wodne po zatrzymaniu przepływu. Projektując systemy o umiarkowanych prędkościach przepływu, inżynierowie mogą znacznie zmniejszyć ryzyko przepięć.

Jest to szczególnie istotne w przypadku rurociągów niemetalowych o dużej średnicy. Stosowanie zaworów zwrotnych i rur o odpowiednich rozmiarach pomaga utrzymać zrównoważone warunki przepływu i pozwala uniknąć niepotrzebnych naprężeń w systemie.

Łączenie zaworów zwrotnych z urządzeniami przeciwprzepięciowymi

W niektórych systemach same zawory zwrotne nie wystarczą do opanowania skoków ciśnienia. Razem z zaworami zwrotnymi można stosować dodatkowe urządzenia, takie jak komory powietrzne, zbiorniki wyrównawcze lub zawory nadmiarowe. Elementy te absorbują nadciśnienie i uwalniają je w kontrolowany sposób.

W zastosowaniach chemicznych, gdzie stabilność procesu ma kluczowe znaczenie, połączenie wielu metod ochrony zapewnia dodatkową warstwę bezpieczeństwa. Podejście to jest często stosowane w systemach z częstym uruchamianiem i zatrzymywaniem pomp.

Porównanie typów zaworów zwrotnych i ich wpływu na uderzenie wodne

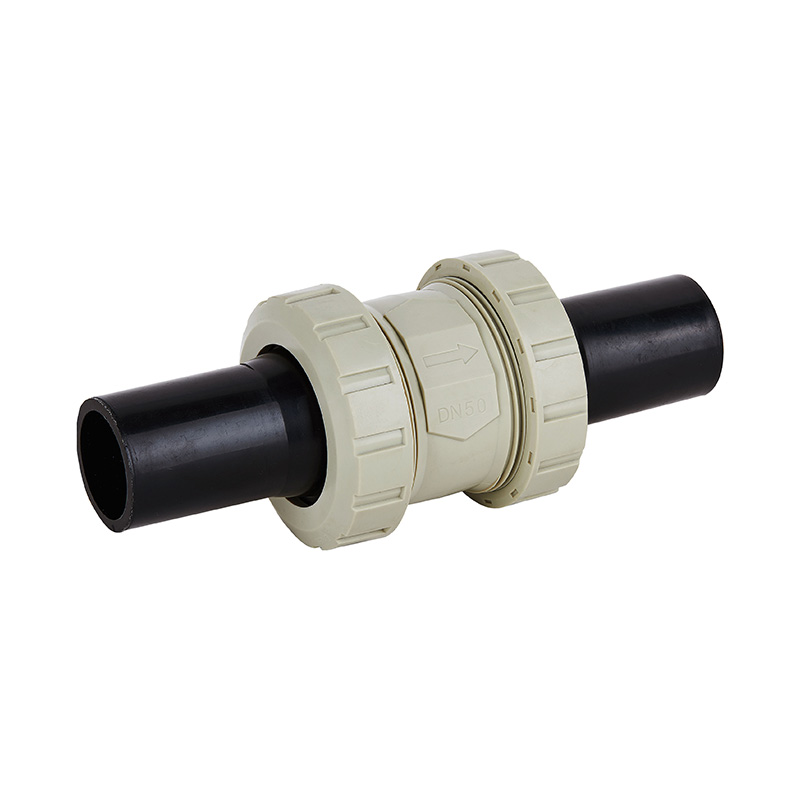

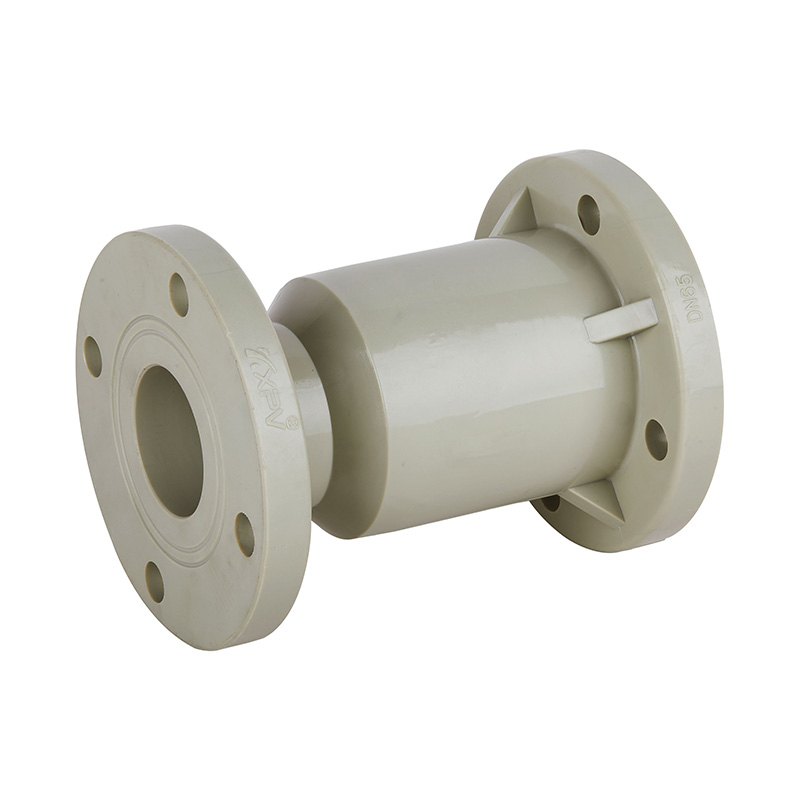

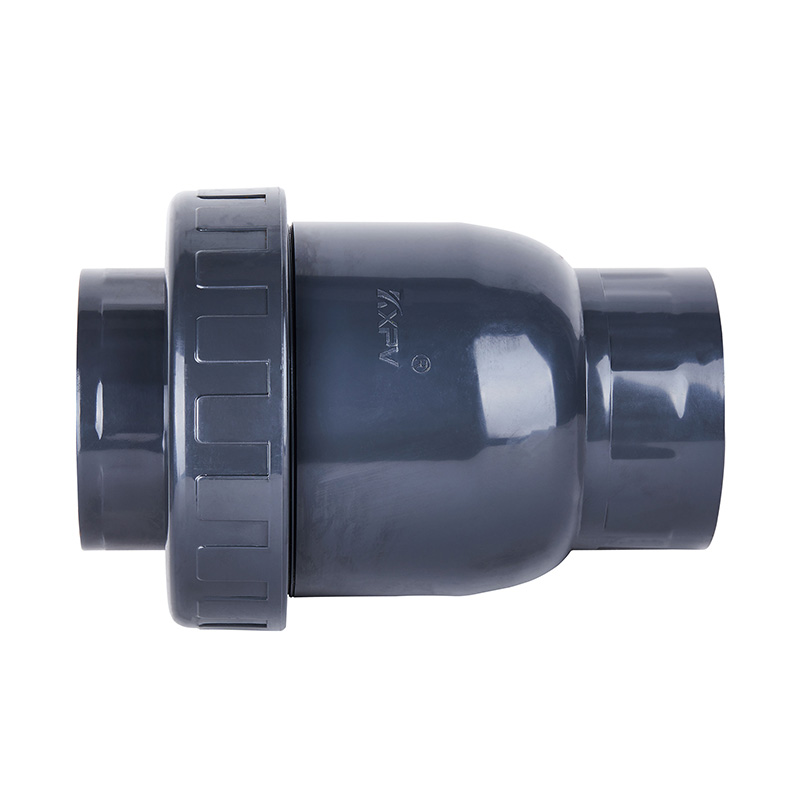

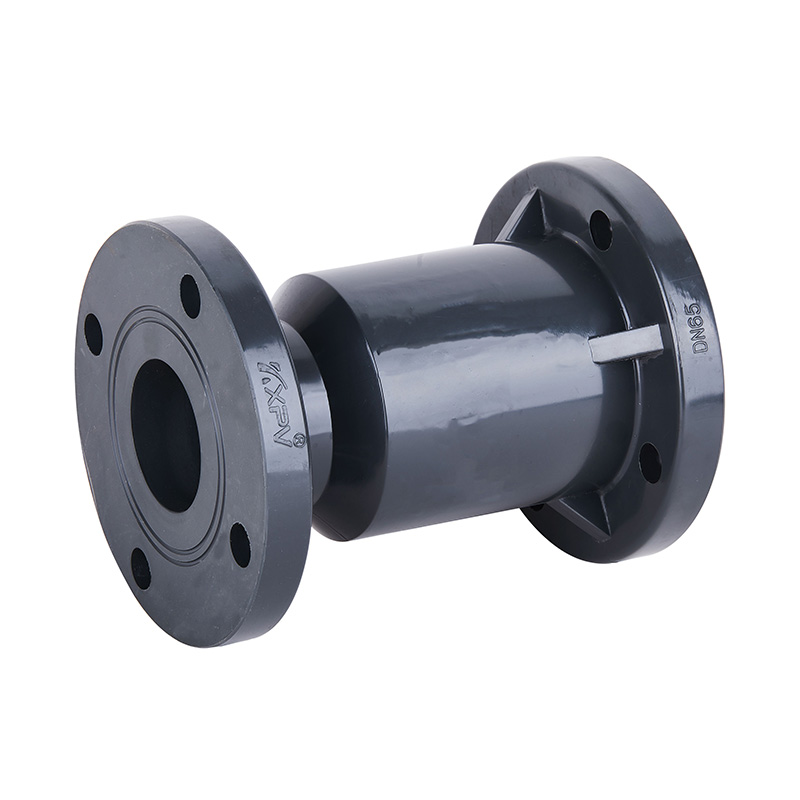

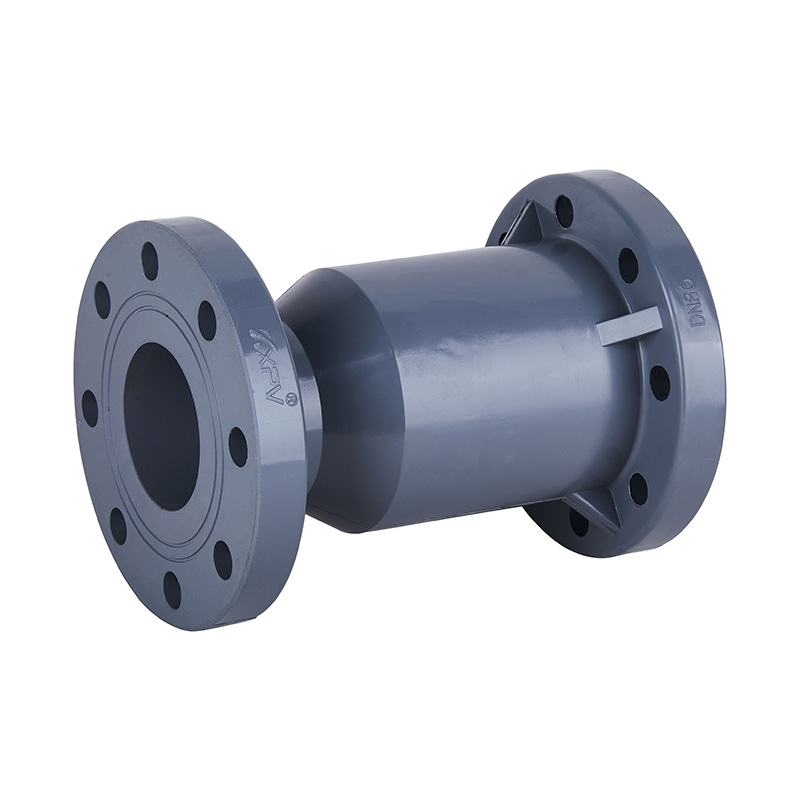

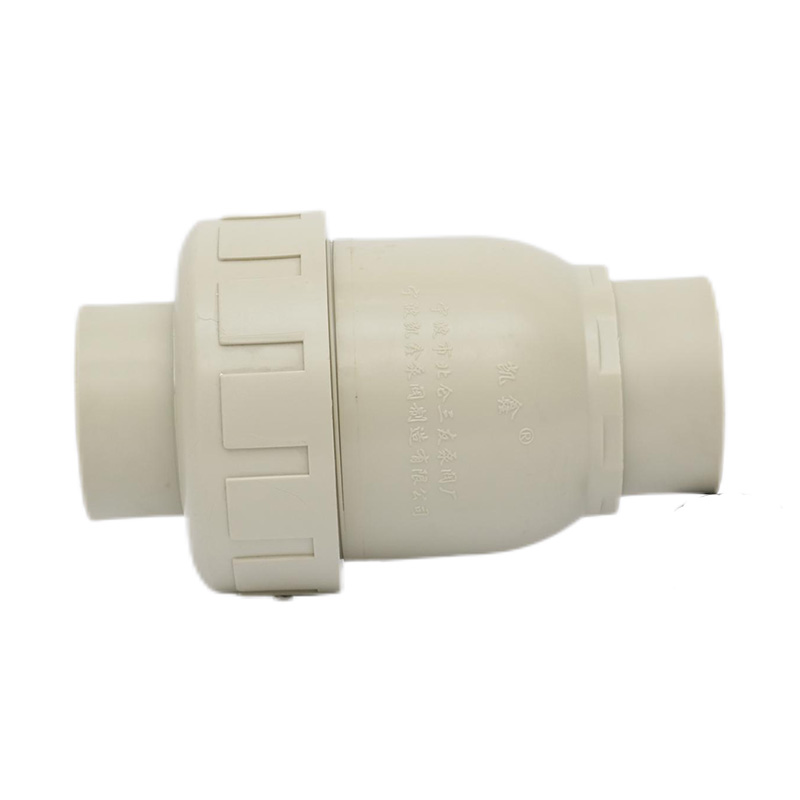

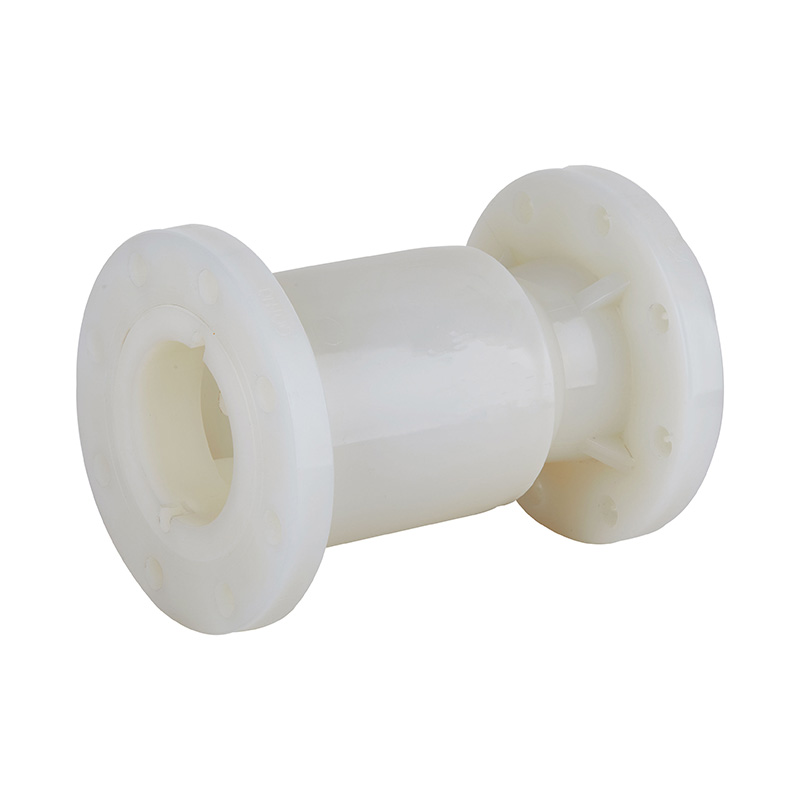

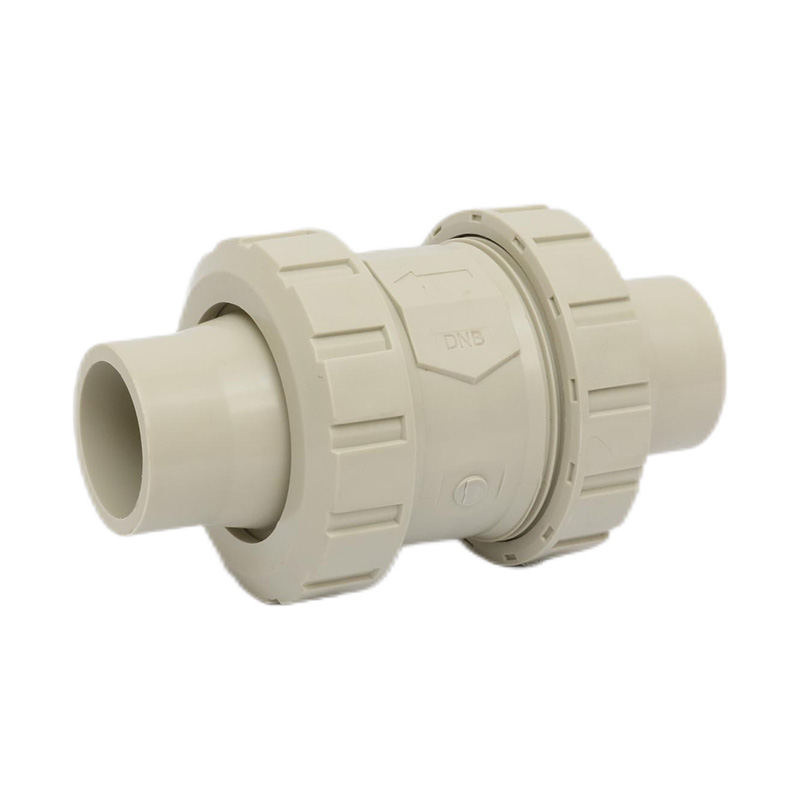

Różne typy zaworów zwrotnych zachowują się inaczej w zmieniających się warunkach przepływu. Zrozumienie tych różnic pomaga użytkownikom wybrać odpowiednie rozwiązanie dla swojego systemu.

Rozważania dotyczące konserwacji i długoterminowej wydajności

Z biegiem czasu zużycie i osady mogą zmienić sposób zamykania zaworu zwrotnego. Zwiększone tarcie lub niewspółosiowość mogą powodować opóźnione lub nierówne zamykanie, zwiększając ryzyko skoków ciśnienia. Regularne przeglądy i konserwacja pomagają zapewnić, że zawór będzie nadal działał zgodnie z przeznaczeniem.

W środowiskach korozyjnych wybór materiałów odpornych na działanie środków chemicznych pomaga utrzymać płynną pracę zaworu. Kaixin Pipeline Technologies projektuje zawory zwrotne z myślą o długoterminowej stabilności, pomagając użytkownikom utrzymać stałą wydajność podczas rutynowej konserwacji.

Dopasowanie doboru zaworu zwrotnego do rzeczywistych warunków pracy

Ograniczenie uderzeń hydraulicznych nie polega na pojedynczym rozwiązaniu, ale na dopasowaniu konstrukcji zaworu zwrotnego do rzeczywistych warunków pracy. Czynniki takie jak rodzaj płynu, temperatura, zakres ciśnień, materiał rur i układ systemu odgrywają rolę.

W przypadku systemów chemicznych wykorzystujących niemetalowe zawory i rurociągi dobrze dopasowane połączenie doboru materiału, konstrukcji zaworu i praktyki instalacyjnej zapewnia lepszą kontrolę nad skokami ciśnienia. Takie podejście zapewnia bezpieczniejszą pracę i dłuższą żywotność całego systemu rurociągów.

P: W jaki sposób zawory zwrotne w rurociągach chemicznych pomagają chronić pompy i sprzęt końcowy?

Odp.: W rurociągach chemicznych zawory zwrotne służą do zapobiegania przepływowi wstecznemu, który może wystąpić podczas wyłączania pompy lub wahań ciśnienia. Blokując przepływ wsteczny, pomagają zmniejszyć ryzyko uszkodzenia pompy, zużycia uszczelek i zanieczyszczenia wyposażenia poprzedzającego, co jest szczególnie ważne w przypadku mediów korozyjnych.

P: Jakie czynniki należy wziąć pod uwagę przy wyborze zaworów zwrotnych do płynów korozyjnych?

Odp.: Zgodność materiałów jest głównym problemem w przypadku płynów korozyjnych. Zawory zwrotne wykonane z PVC-C, PVC-U, PVDF, PPH lub FRPP są powszechnie wybierane w oparciu o odporność chemiczną, temperaturę roboczą i warunki ciśnienia. Dopasowanie materiału zaworu do układu rurociągu pozwala na utrzymanie stabilnej i długotrwałej pracy.

P: Jak działają niemetalowe zawory zwrotne w instalacjach rurowych o dużej średnicy?

Odp.: W rurociągach o dużej średnicy niemetalowe zawory zwrotne zaprojektowano tak, aby zrównoważyć kontrolę przepływu i stabilność konstrukcji. Odpowiednio zaprojektowane korpusy zaworów i elementy wewnętrzne pozwalają im obsługiwać większe przepływy przy jednoczesnym zachowaniu kontrolowanego zamykania, co pomaga zredukować wibracje i wahania ciśnienia w układzie.

P: Czy zawory zwrotne można dostosować do różnych orientacji instalacji?

Odp.: Tak, zawory zwrotne można zaprojektować tak, aby pasowały do ​​montażu poziomego lub pionowego, w zależności od wymagań systemu. Wybór właściwej konstrukcji i orientacji zapewnia, że ​​tarcza lub płyta zaworu porusza się płynnie wraz z przepływem, co zapewnia niezawodną pracę w zmiennych warunkach procesowych.

P: W jaki sposób konstrukcja zaworu zwrotnego wpływa na wymagania konserwacyjne?

Odp.: Wewnętrzna struktura zaworu zwrotnego wpływa bezpośrednio na wzór zużycia i częstotliwość konserwacji. Konstrukcje z tarczami prowadzonymi lub uproszczonymi ścieżkami przepływu zwykle zmniejszają nierównomierne zużycie i nawarstwianie, dzięki czemu rutynowe kontrole i konserwacja są łatwiejsze w zarządzaniu w środowiskach przetwarzania chemicznego.

P: Jaką rolę odgrywają zawory zwrotne w utrzymaniu stabilności procesu?

Odp.: Zapobiegając niepożądanemu przepływowi wstecznemu, zawory zwrotne pomagają utrzymać stabilne ciśnienie i kierunek przepływu w całym rurociągu. Ta stabilność jest ważna w procesach chemicznych, gdzie spójne warunki pracy wspierają jakość produktu i zmniejszają prawdopodobieństwo nieplanowanych przestojów.

P: W jaki sposób można zintegrować zawory zwrotne z innymi niemetalowymi elementami rurociągów?

Odp.: Zawory zwrotne są zazwyczaj wybierane tak, aby pasowały do ​​tego samego systemu materiałowego, co rury i złączki. Stosowanie kompatybilnych komponentów niemetalowych pomaga zapewnić równomierną rozszerzalność cieplną, odporność chemiczną i ciśnienie w całym rurociągu, wspierając niezawodną integrację systemu.
