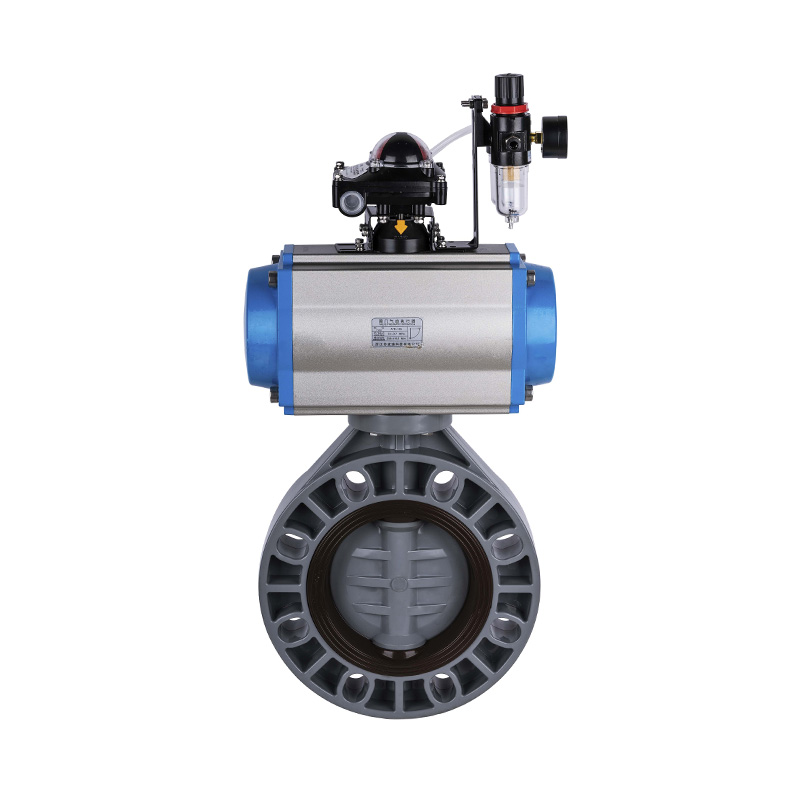

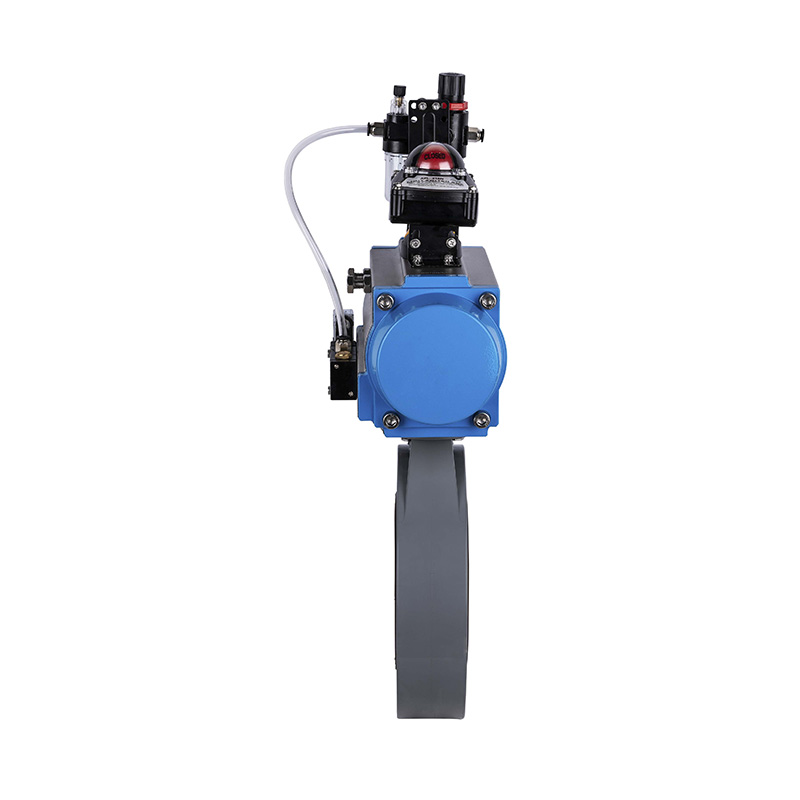

Pneumatyczny zawór motylkowy PVC-C D671X-10S DN40-1000 40A-1000A JIS Standard

Pneumatyczny automatyczny zawór motylkowy z PVC-C, miękkie uszczelnienie centralne, DN40-1000, plastikowy zawór przemysłowy i domowy, standard JIS
Źródło zasilania: pneumatyczne
Typ połączenia: opłatek
Struktura: Uszczelka środkowa
Typ uszczelnienia: Uszczelnienie wymuszone
Mostek: standardowy
Klasa ciśnienia: 1,0Mpa (10 barów)
Temperatura pracy: -20~95°C
Materiał powierzchni uszczelniającej: miękka uszczelka
Zastosowanie: zastosowanie przemysłowe, zastosowanie w przemyśle wodnym
Materiał trzpienia: stal, stal nierdzewna
Marka: KXPV
Specyfikacja: DN40-1000
Pochodzenie: Zhejiang, Ningbo

Lista ograniczeń temperaturowych aplikacji

Materiał Średnia temperatura℃ Materiał Średnia temperatura℃
PCV-C -20 ℃ ~ 95 ℃ PCV-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Cechy strukturalne produktu

1. Zawory motylkowe z serii tworzyw konstrukcyjnych wykonane są z FRPP, PVDF, PVC-C, PVC-U, PPH i innych odpornych na korozję materiałów termoplastycznych, formowanych w procesie pojedynczego wtrysku, zapewniających dużą odporność na korozję.
2. Aby zapewnić szczelność zaworu, zastosowano gumę o wysokiej odporności na korozję, dzięki czemu nadaje się on do transportu mediów o dużej lepkości.
3. Zawór ma prostą konstrukcję z możliwością obrotu o 90°, co zapewnia szybkie otwieranie i zamykanie, łatwą instalację i dobrą regulację.
4. Siłownikiem można sterować zdalnie za pomocą komputera lub centrum sterowania, co pozwala zaworowi regulować przepływ i natężenie przepływu medium, dzięki czemu obsługa jest wygodniejsza, wydajniejsza i zmniejsza koszty pracy, zapewniając jednocześnie bezpieczeństwo personelu na miejscu.

Tabela materiałów części

Nie. Imię Materiał
1 Siłownik pneumatyczny Stop aluminium
2 Stud Stal, stal nierdzewna
3 Nakrętka sześciokątna Stal SS, stal
4 Ciało FRPP, PVDF, PVC-C, PVC-U, PPH
5 Płyta zaworowa FRPP, PVDF, PVC-C, PVC-U, PPH
6 Guma uszczelniająca EPDM, FPM
7 Łodyga Stal, stal nierdzewna

Lista wymiarów

DN (mm) D1 D2 D3 L H n-ø
GB JIS ANSI GB JIS ANSI
40(1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 201 85 600 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 650 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
00(16") 597 515 510 21.26 399 140 950 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 1050 20-ø26X28,5 20-ø26X28,5 16-ø32X34,5
500(20") 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000(40 cali) 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
