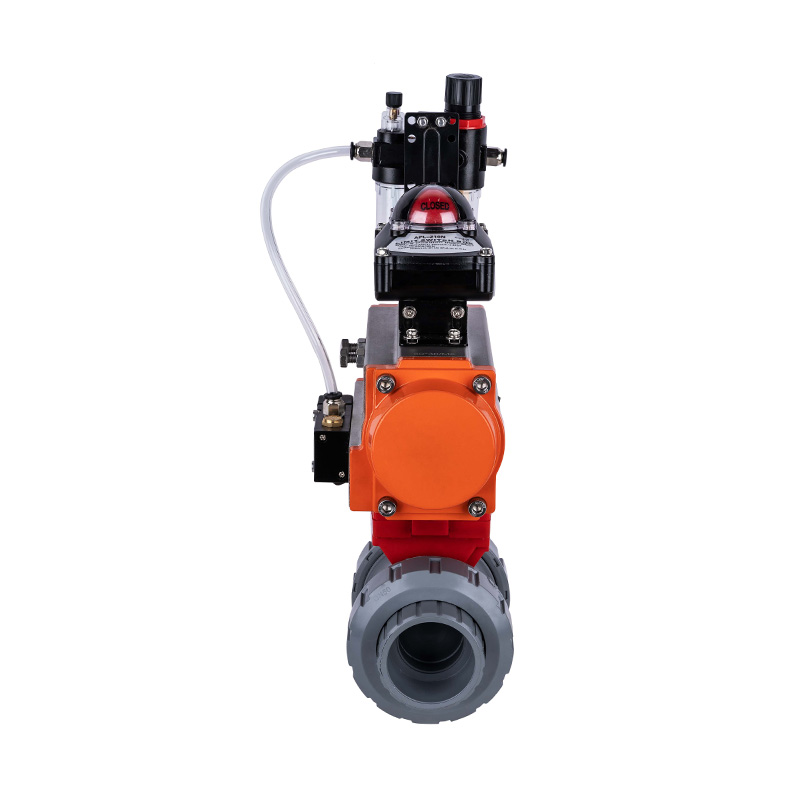

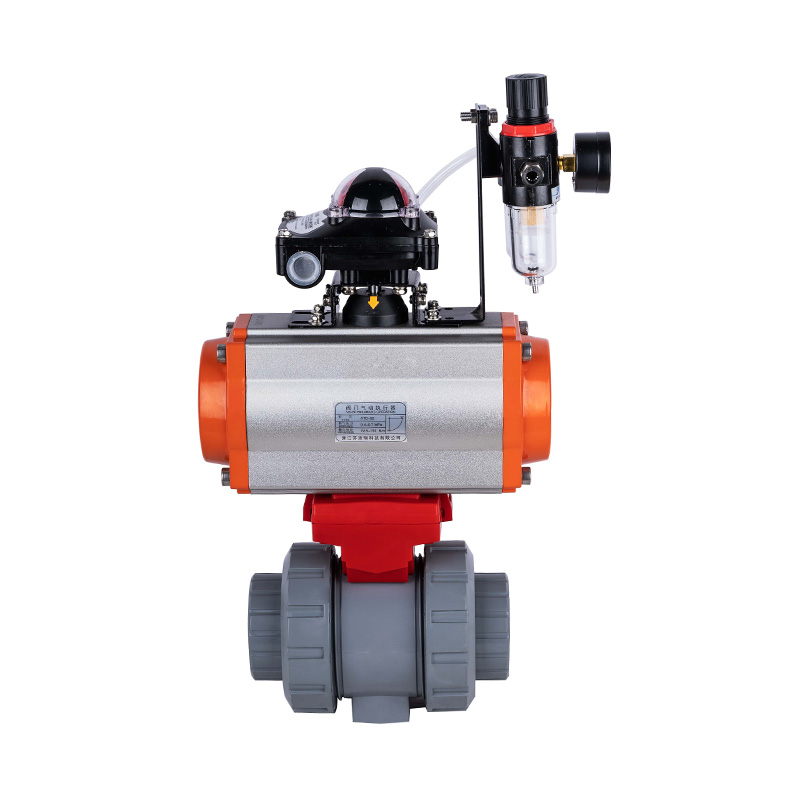

PVC-C Q661F-10V Pneumatyczny zawór kulowy z złączami DN15-100 1/2"-4" Standard ANSI

Doskonała jakość, niezwykle elastyczny zawór pneumatyczny z gniazdami, pneumatyczny zawór kulowy z tworzywami o wysokiej temperaturze, właściwym dla przemysłu chemicznego Standard ANSI
Model: Q661F-10V
Materiał: tworzywo sztuczne
Typ połączenia: uniwersalny
Tryb pracy: wolny
obciążenie nominalne: 10 kg
Ścieżka odprowadzająca: Prosta
Struktura: Stały zawór kulowy
Funkcja: Zawór obejściowy
Temperatura: Wysoka temperatura
Zastosowanie: zastosowanie przemysłowe, zastosowanie w wodzie wodnej
Marka: KXPV
Rozmiar: DN15-DN100
Pochodzenie: Zhejiang, Ningbo

Klasa ciśnienia: 1,0Mpa (10 barów)

Lista ograniczeń temperaturowych aplikacji

Materiał Średnia temperatura℃ Materiał Średnia temperatura℃
PCV-C -20 ℃ ~ 95 ℃ PCV-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Cechy strukturalne produktu

1. Zawory kulowe serii tworzyw konstrukcyjnych wykonanych z FRPP, PVDF, PCV-C, PCV-U, PPH i innych odpornych na inne materiały termoplastyczne, formowane w zastosowaniach wtrysku, które mają duże rozmiary na rozwiązaniach.
2. Szczelność gniazda PTFE można odpowiednio wyregulować.
3. Konstrukcja z pierścieniem zapewnia ochronę przed zagrożeniami.
4. Zawór charakteru jest wyrafinowanym wyglądem, urządzeniem powierzchniowym, obróbką i konstrukcją zasilania sieciowego.
5. Siłowniki mogą sterować zdalnie za pomocą komputera lub centrum sterowania, co pozwala na zawór zasilający i źródło zasilania medium, dzięki czemu obsługa jest wygodna, zapewnia mniejsze i mniejsze koszty pracy, zapewnia jednocześnie bezpieczeństwo, które jest na miejscu

Tabela materiałów części

Nie. Imię Materiał Ilość
PCV-C PCV-U
1 Wspomaganie elektropneumatyczne Materiał stopowy 1
2 Łodyga PCV-C PCV-U 1
3 Ciało PCV-C PCV-U 2
4 O-ring gniazda szczelinowego 1 FPM EPDM 1
5 Uszczelnij siedzisko PCV-C PCV-U 1
6 Uszczelnij siedzisko O-ring 2 FPM EPDM 2
7 Uszczelnij siedzisko O-ring 3 FPM EPDM 2
8 Pieczę Stenę PTFE PTFE 2
9 Piłka PCV-C PCV-U 1
10 naciśnij czapkę PCV-C PCV-U 2
11 Amerykański standardowy łącznik unijny PCV-C PCV-U 2
12 ŁodygaO-ringi FPM EPDM 2
13 ŁodygaZłącza Materiał stopowy 1

Lista wymiarów

Specyfikacja D(mm) D1 (mm) L(mm) Z(mm) wys.(mm) Φ1 (mm) L1XL1 (mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
